海德汉系统报警维修;他的问题一般出现在伺服电源，伺服控制器及主机监测电路，我们最终发现是主机损坏，更换主机试机正常。海德汉(HEIDENHAIN)主轴驱动器维修缺陷事例
缺陷现象：某配套FANUC 6M的立式加工中心，在工件加工进程中，体系突然断电，机床关机后，无法重新起动机床。
分析及处理进程：经检查，该机床电源输入单元的电源指示(PIL)与报警(ALM)灯一同亮。根据本章4.1.1节分析可知，电源指示(PIL)与报警(ALM)灯一同亮的原因是体系电源模块存在报警。
丈量体系电源模块(A14B-0061-B002)，发现输出+5V、+15V、-15V、24V悉数为0V，且电源模块的输入熔断器F11、F12熔断，换上熔断器后，丈量发现电源输入存在短路现象。因此，初步判断开关电源的一次侧存在短路缺陷，必须根据原理图，找出短路原因，打扫缺陷后才华起动机床。
海德汉数控机床系统报警维修:海德汉(HEIDENHAIN)、UM130D 海德汉系统报警8060故障维修
海德汉(HEIDENHAIN)主轴伺服驱动器UM130D的原理，
F11、F12：输入熔断器，主回路短路维护元件。
VSll：浪涌吸收器，用于吸收交流输入侧的瞬间高压。
NFll：输入滤波器，对输入交流电源进行滤波。
DSll：单相全波整流桥，整流发作直流母线电压。当输入电压为AC200V时，通过DSll整流以及C12、C13的滤波稳压，可以在直流母线上获得DC210~230V左右的直流电压。
C12、C13(220μF/400V)：直流母线滤波电容。
R11(2Ω/20W)：与RYll常开触点并联，作为起动电流限流电阻，开机瞬间因为RYll触点断开，R11串联接入直流母线主电路，束缚开关主电路的冲击电流；+24V输出正常后，RYll吸合，通过RYll常开触点短接限流电阻。
SHll：调试、丈量用短接设定端子，通过断开SHll可以使Q14、D24、Q15、D25与整流电路分别。
Q14、Q15：开关电源功率驱动管，作为开关电源主变压器输出驱动。
D24、D25：续流二极管，在驱动管Q14、Q15关断时，对电源变压器进行续流。
海德汉(HEIDENHAIN)主轴驱动器维修 海德汉系统报警8060故障维修

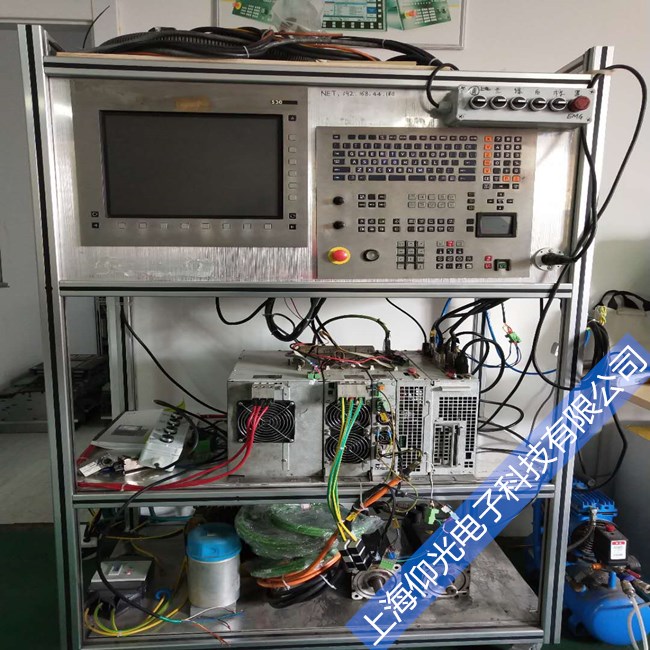

M11、T11、D11、C17(330μF/25V)：电源模块辅佐电源操控及驱动环节。首要由集成电路PS01，以及辅佐开关电源驱动部分的输出驱动、扩展环节的Q24、Q25、C14、C15、C16等元器件(图中未画出)组成，用于发作电源模块用的DCl0V基准电压与DCl5V辅佐操控电压。海德汉(HEIDENHAIN)主轴驱动器维修也要有专业的测验渠道，要不然维修好也是盲修，记住一定要有保障的维修公司，上海仰光电子科技有限公司专业从事各品牌数控系统维修维护，改造开发最关键我们有测试平台。
