印刷厂鲍米勒bm4400驱动器故障报警分析

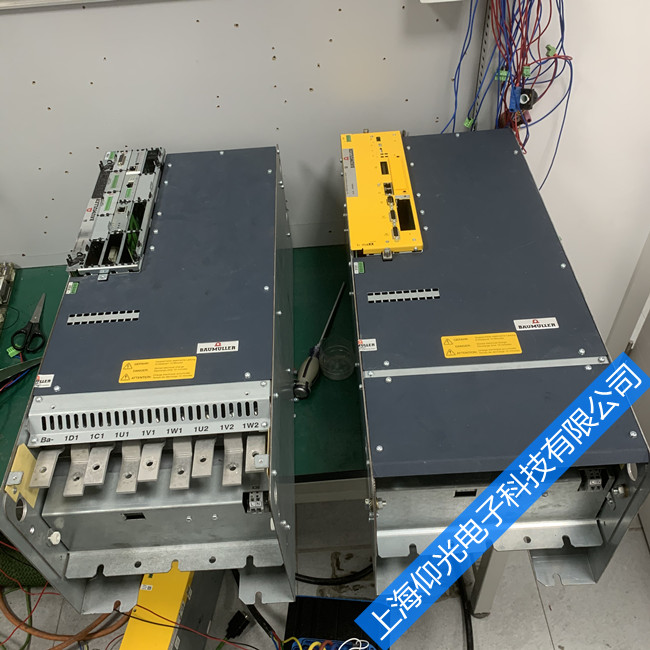

鲍米勒伺服驱动器维修

维修维护保养,维修技术,经验丰富,全国服务范围,变频器,变频器维修网,变频器调试资料,电梯变频器维修,变频器型号,变频器维修价格,变频器故障代码,变频器维修报价,

印刷厂鲍米勒bm4400驱动器故障报警分析


P0201
处理器错误:
0=无故障
1=看门狗错误   重启
2=意外中断错误  重启
3=nmi总线错误
4—15=厂家保留

P0202
操作系统出错:
16=启动时出错
17=软件错误
18=时间设定故障
19=时隙时间错误
20= 1=无法存储记忆
21 =无效的错误代码
22 =无效的警告代码
23 =错误的FPGA版本
24 =双位置控制器:写入目标参数时出错
25 =校验和错误闪存系统数据IS
26 =不支持功率单元
27-31 =保留

P0203
通讯故障:
32 =超时协议
33 =协议结构
34 =错误的模块类型
35 =电报中的数据太多
36 =电报中的数据不足
37 =操作数无效
38 =无效的内存类型
39 =无效的操作数地址
40 =小于最小值ad的值
41=值大于最大值
42 =参数被写保护
43 =此操作状态下的参数不可写
44 =参数值无效
45 =通信错误WinBASS控制器
46-47 =保留

P0204
功能或选件模块出错:
48 =功能模块A中的错误
49 =功能模块B出错
50 =功能模块C中的错误
51 =功能模块D中的错误
52 =功能模块E中的错误
53 =选件模块G出错
54 =选件模块H出错
55 =选件模块J中的错误
56 =选件模块K出错
57 =选件模块L出错
58 =选项模块M中的错误
59 =等待从站的RST信号时超时
60 = SPI传输模块f控制器中的CRC错误
61 = SPI传输控制器模块中的CRC错误
62-63 =保留

P0205
电源输入故障:
64 =主电源故障
65 =相故障
66 =主电源欠压
67 =主电源过压
68 =欠压24V
69-78 =保留
79 = 保留

P0206
功率单元故障
80 = HIPER-FACE规范后的通信错误
81 =散热片温度
82 = U DC链路过压
83=过电流
84 =接地电流
85 =设备内部温度过高
86 =断线温度传感器
87 =安全继电器关闭(或缺陷)
88 =桥接器短路
89 =功率单元未准备好运行
90 =阶段失败
91电源故障恢复主电源
92 =主电源欠压
93 =主电源过压
94 =欠压U DC链路
95 = 保留

P0207
马达故障:
96 =短路温度传感器(Tm <= -30°C)
97 =温度传感器 - 未连接电机(Tm> + 300°C)
98 =电机温度过高
99 =错误I2t> 100%
100 =功率单元最大电流>电机最大电流101保留
102=集体错误发现缺口位置
103-111=保留

P0208
编码器1故障:
112=通信错误(HIPERFACE规范)
113=保留
114=覆盖编码器位置信息时出错
115=断线编码器1
116=超速编码器1
117 =超出幅度限制
118 =编码器类型未知
119 =电机数据的数据字段无效
120 =电机数据不正确
121 =保存电机数据的错误
122 =电机数据写保护。(对BM电机无效)
123 =场角误差
124 =没有温度测量的编码器
125 =编码器电子版中的存储容量太小
126-127=保留

P0209
编码器2故障 :
128 =通信错误(HIPERFACE规范)
129保留
130 =覆盖编码器位置信息时出错
131 =断线编码器2
132 =超速编码器2
133 =超出幅度限制
134 =编码器类型未知
135 =电机数据的无效数据字段
136 =电机数据不正确
137 =保存电机数据的错误
138 =电机数据写保护。(对BM电机无效)139=Field angle error
140 =没有温度测量的编码器
142-143保留
P210
编码器管理器故障:
144 =编码器1未知的绝对位置
145 =编码器2未知的绝对位置
146 =缺少编码器模块1
147 =缺少编码器模块2
148 =缺少测量值存储的编码器模块
149 =在解析器中没有测量值存储可能
150 =触发不可能,因为没有增量编码器
151 =缺少数字I / O模块
152 =增量编码器仿真模块是必需的并且缺失
153 =编码器模块1是增量编码器仿真和输出所必需的
154 =编码器模块2是增量编码器仿真和输出所必需的
155 = 增量编码器仿真模块的初始化错误
156 =增量编码器仿真模块(HW)发出错误信号
157 =错误增量编码器仿真模块
158 = SSI编码器仿真模块正在丢失
159 =设定值源编码器1或2出错

P211
驱动管理程序故障:
160 =超时通信
161 = BACI通信选项模块的超时
162 =超时循环通信
163 =超时所需数据
164 =现场总线错误
165 =控制器与外部信号不同步
166 =制动控制错误
167 =启动驱动器时没有松开抱闸
168 =停止驱动时没有关闭抱闸
169 =保持制动状态错误(循环监控)170 =保持制动衬片错误
171 =初始化抱闸错误
172 =抱闸错误:保持转矩不准
173-175=保留

P212
数据记录管理故障:
176 = EEPROM复制错误
177 =写入超时EEPROM
178 =校验和错误EEPROM
179 =没有启动数据集
180 =不兼容的软件
181 =没有数据集
182 = PSI模块的校验和错误
183 = PSI已重置请保存所有数据记录
184 = PSI数据无效
185 =自动调整表无效
186 = A / D校正表无效
187 = EEPROM复位
188-191=保留

P213
位置控制器故障:
192=位置动态偏差
193=位置静态偏差
194=编码器1用于位置控制,但处于非活动状态。如果故障定位位于其中一个非活动数据线中,也会显示此错误
195=编码器2用于位置控制,但处于非活动状态。如果故障定位位于其中一个非活动数据线中,也会显示此错误。
196=软件限位开关1超出
197=超出软件限位开关2
198=硬件限位开关1超出可调节性
199=硬件限位开关2超出可调节性
200=返回未执行
201=模式设定点设定点没有及时到达
202=最小化目标位置或调整模数位置P1239
203=主轴定位:触发器初始化时出错
204=主轴定位:触发信号超时
205=执行归位时发生错误
206-207保留

P214
速度控制器故障:
208=堵转
209=编码器1被参数化为电机控制的编码器,但评估未被激活。 如果错误定位在一个非活动数据记录中,则也会发生此错误
210=编码器2被参数化为电机控制的编码器,但评估未被激活。 如果错误定位在一个非活动数据记录中,则也会发生此错误
211=超速开环
212-223=保留

P215
自由控制部分故障:
224-234=保留
235=扭矩耦合:主控中的一般错误
236=扭矩耦合:从站的运行模式不是速度控制
237 =C配置错误反应返回无效
238=返回运动目的地没有被重新定位
239=应用程序错误(由P0302位1启用)

P216
CAN同步控制故障:
240-245=保留
246=无效的DIP开关设置
247-255=保留

P0233
错误电源单元 - 串行接口P0233(与电源单元通信错误)
6=数据溢出
7=位帧错误
8=命令状态无效
9=奇偶校验错误
10=校验和错误
11=未知的错误代码
12=数据编号错误
13=无效的论点
14=数据字段被写保护
15=访问代码无效
16=数据字段的大小不可更改错误
17=数据字段外的字地址错误
18=数据字段不存在
36=错误的数据校验和
37=没有反应
66=响应无效
