Beijer北尔触摸屏无显示故障现象：Beijer北尔触摸屏通电后主板蜂鸣器鸣响正常,但显示屏无任何亮光检修:8255显示器电路板鸣响正常说明CPU工作正常,应该先查显示屏的供电。一般机器的供电故障有问题这也是会导致触摸屏无显示故障的。Beijer北尔触摸屏的主控板上有两路电源接入显示器,一路12V,一路5V,其中5V提供显示器CPU和逻辑芯片的电压,12V提供一个开关电源的输入电压,开关电源再输出100V的直流电压提供给驱动芯片来控制点亮像素点找到开关变压器旁边的开关管,整机通电后用万用表测量栅极对源极电压,只有明显偏低,再用示波器测栅极对源极波形,没有测到PWM脉冲波。顺着栅极往前级找,发现PwM信号是从一个PWM芯片发出,经过一个100电阻接到开关管的栅极。没有PWM信号,说明开关电源没有正常起振这会导致电源起振故障还需要检测一下芯片。

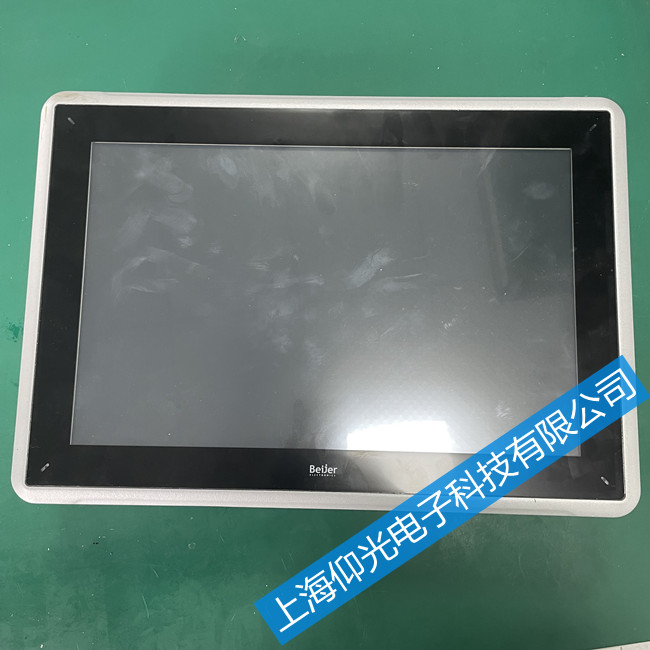

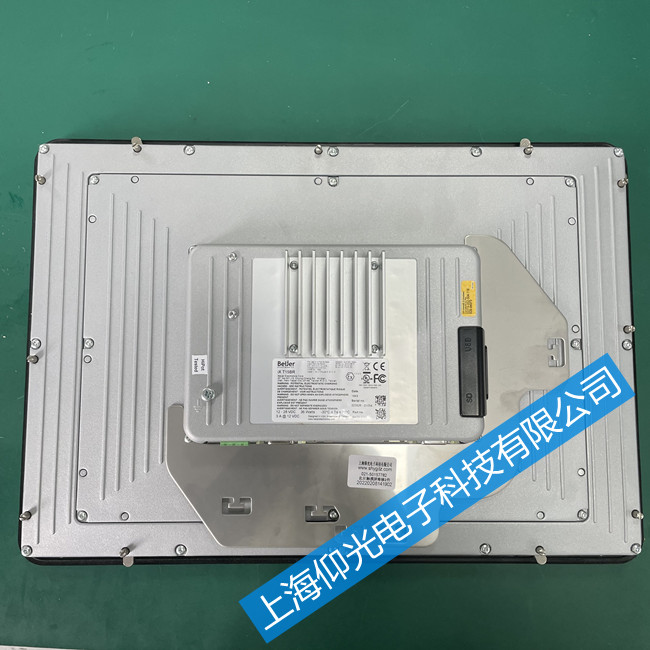

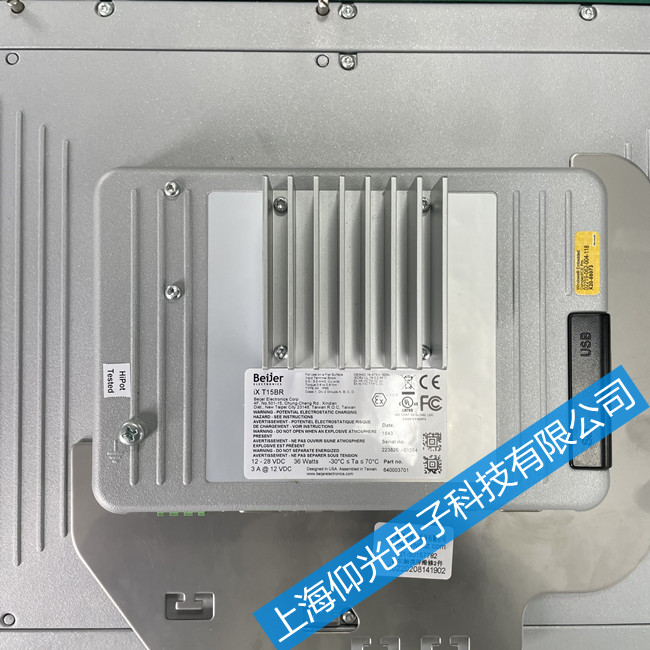

  Beijer北尔iX T15BR触摸屏无显示故障芯片维修方法：
1.芯片的供电电源不正常;
2.芯片的外围元件有损坏导致不起振;

3.芯片本身损坏

  Beijer北尔iX T15BR触摸屏无显示故障维修总结：测芯片的供电脚第7脚对地电压11.7V,是12V串联一个二极管后得到,正常;在线测量芯片外围的各电阻,发现有一个标称2.2k的电阻在线测试读数为9.6k,不用说该电阻已经损坏。这个故障曾经在维修一台西门子触摸屏时也碰到过，当时也是上电后触摸屏无任何反应，当时上电后一看机器的故障我便想到要检测电路板或是芯片。但是在现场工厂的工程师认为是线路的问题，一直在线路上来来回回的检测不肯放弃。还是交给我来检修在将芯片与电阻更换后机器恢复了正常的运行。我客户这台北尔触摸屏在更换此电阻后整机上电试验,显示器屏幕已经有字符显示,对比度及亮度指标正常，机器恢复正常的运行。
