伟肯变频器维修常见故障：无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、模块损坏等。

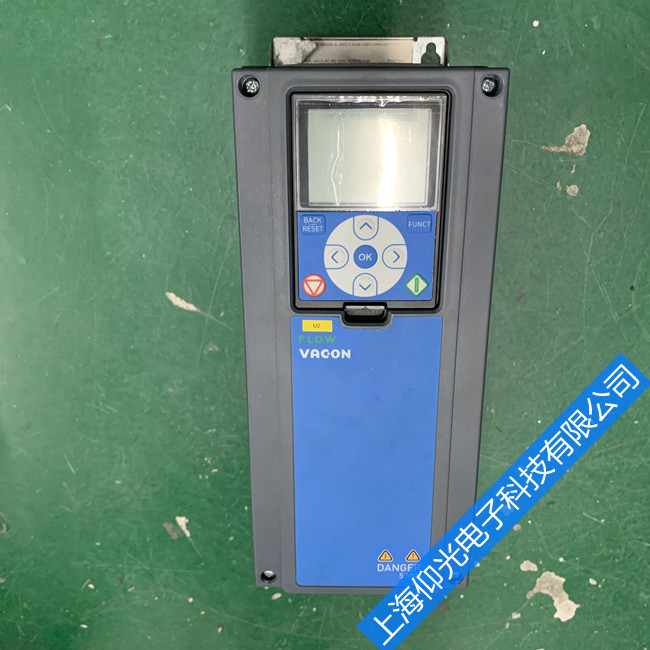

伟肯VACON变频器VACON0100-3L-0310-5+FL06过流维修

VACON伟肯变频器故障检查
1、检查安装的正确性与冷却流通通道
检查散热器是否不干净、检查环境温度、检查与环境温度和电机负载相比，开关频率没有过高。
2、检查电机
电机过热——变频器由电机温度模型检测出电机过热、电机过载。
3、EEPROM 检验故障
参数恢复出错
故障操作
器件失效
微处理器看门狗故障
故障操作
器件失效
对故障复位后，重新起动。

备有大量变频器配件、备板。现面对全国承接维修服务.

伟肯VACON变频器VACON0100-3L-0310-5+FL06过流维修
变频器常见故障维修
1、上电后键盘无显示
1). 检查输入电源是否正常，若正常，可测量直流母线 端电压是否正常：若没电压，可断电检查充电电阻是否损坏断路
2). 经查端电压正常，可更换键盘及键盘线，如果仍无显示，则需断电后检查主控板与电源板连接的排线是否有松脱现象或损坏断路。
3).若上电后开关电源工作正常，继电器有吸合声音，风扇运转正常，仍无显示，则可判定键盘的晶振或谐振电容坏，此时可更换键盘或修理键盘。
4).如果上电后其它一切正常，但仍无显示，开关电源可能未工作，此时需停电后拔下N端电源，检查IC3845的静态是否正常（凭经验进行检查）。如果IC3845静态正常，此时在P、N加直流电压后18V/1W稳压二极管两端约8V左右的电压，但开关电源并未工作，断电检查开关变压器副边的整流二极管是否有击穿短路。
5). 上电后18V/1W稳压二极管有电压，仍无显示，可除去外围一些插线，包括继电器线插头、风扇线插头，查风扇、继电器是否有短路现象
6). PN端上电后，18V/1W稳压二极管两端电压为8V左右，用示波器检查IC3845的输入端脚是否有锯齿波，输出端脚是否有输出。

VACON伟肯变频器故障代码维修解析
1、键盘显示正常，但无法操作：
1).若键盘显示正常，但各功能键均无法操作，此时应检查所用的键盘与主控板是否匹配（是否含有IC75179），对于带有内外键盘操作的机器，应检查一下你所设置的拨码开关位置是否正确。
2). 如果显示正常，只是一部分按键无法操作，可检查按键微动开关是否不良。
2、电位器不能 调速：
1). 首先检查控制方式是否正确。
2). 检查给定信号选择和模拟输入方式参数设置是否有效。
3). 主控板拨码开关设置是否正确。
4). 以上均正确，则可能为电位器不良，应检查阻值是否正常。
3、过流保护（OC）：
1). 当变频器键盘上显示“FO OC”时“OC”闪烁，此时可按“∧”键进入故障查询状态，可查到故障时运行频率、输出电流、运行状态等，可根据运行状态及输出电流的大小，判定其“OC”保护是负载过重保护还是Vce保护（输出有短路现象、驱动电路故障及干扰等）。
2). 若查询时确定由于负载较重造成加速上升时电流过大，此时适当调整加速时间及合适的V/F特性曲线。
3). 如果没接电机，空运行变频器跳“OC”保护，应断电检查IGBT是否损坏，检查IGBT的续流二极管和GE间的结电容是否正常。若正常，则需检查驱动电路：①检查驱动线插接位置是否正确，是否有偏移，是否虚插。②检查是否是因HALL 及线不良导致“OC”。③检查驱动电路放大元件（如IC33153 等）或光耦是否有短路现象。④检查驱动电阻是否有断路、短路及电阻变值现象。
4). 若在运行过程中跳“OC”，则应检查电机是否堵转（机械卡死），造成负载电流突变引起过流。
5). 在减速过程中跳“OC”，则需根据负载的类型及轻重，相应调整减速时间及减速模式等。
4、过载保护（OL）：
1). 当变频器键盘上显示“FO OL”时“OL”闪烁，此时可按“∧”键进入故障查询状态，可查到故障时运行频率、输出电流、运行状态等，可根据运行状态及输出电流的大小，若输出电流过大，则可能负载过重引起，此时应调整加、减速时间及V/F曲线、转矩提升等。若仍过载，则应考虑减轻负载或更换更大容量的变频器。
2). 若查询故障时输出电流并不大，此时应检查电子热过载继电器参数是否适当。
3). 检查HALL及线是否有不良。
  5、过热保护（OH）：
1). 检查温度开关线插头是否插好，用万用表检测温度开关线是否断开，若断开则可断定温度开关线断路或温度开关损坏。
2). 风扇不良导致过热保护。
3). 环境温度过高，散热效果较差，变频器内部温度较高导致过热保护。
4). 对于带有整流桥的七单元IGBT的变频器，其温度检测是利用IGBT内部的热敏电阻的阻值变化进行温度检测的，若出现“OH”过热保护，有如下原因：
①比较器坏，输出高电平所制。
②比较器比较电阻变值，比较电压较低。
③IGBT 内部
