一：PLC自身故障判断
一般来说，PLC是极其可靠的设备，出故障率很低，但由于外部原因，也可导致PLC损坏。

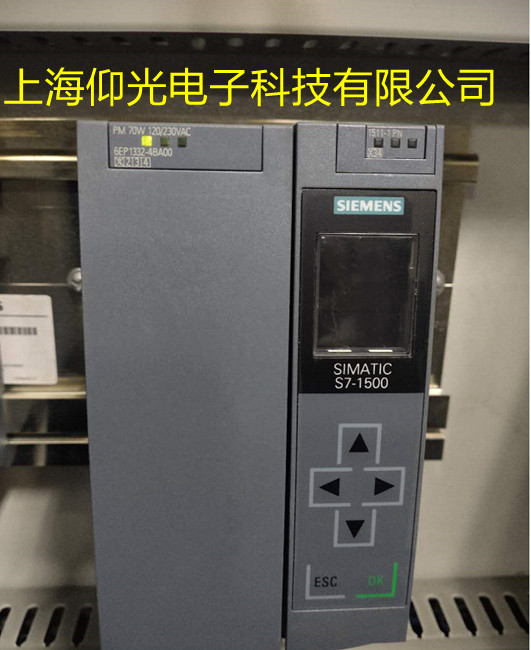

1.西门子S7-1500的PLC输出公共端标1L、2L等，工作电脑为ACL1N表示，+24V电源为L+M表示对初学者或经验不足者容易搞错。如果错把L+M当作220V电源端子，送电瞬间即将烧坏PLC24V电源。
2.一次系统电源变压器零线排因腐蚀而中断，导致接入PLC220V电源升到380V，烧坏了PLC底部的电源模块，后整改时增加了380/220V的隔离控制变压器。
3.一只工作电源为220V的接近开关，其输入PLC信号触点两根引线与接近开关的220V的电源线共用一根4芯电缆，一次该接近开关损坏，电工更换时，错把电源的零线与输入的PLC的公共线调错，导致送电时烧坏了3路PLC输入点。
PLC、CPU等硬件损坏或软件运行出错的概率几乎为零，PLC输入点如不是强电入侵所致，几乎也不会损坏，PLC输出继电器的常开点，若不是外围负载短路或设计不合理，负载电流超出额定范围，触点的寿命也很长。
因此，我们查找电气故障点，重点要放在PLC的外围电气元件上，不要总是怀疑PLC硬件或程序有问题，这对快速维修好故障设备、快速恢复生产是十分重要的，因此PLC控制回路的电气故障检修，重点不在PLC本身，而是PLC所控制回路中的外围电气元件。
二：程序逻辑推断
现在工业上经常使用的PLC种类繁多，对于低端的PLC而言，梯形图指令大同小异，对于中高端机，如S7-1500，许多程序是用语言表编的。实用的梯形图必须有中文符号注解，否则阅读很困难，看梯形图前如能大概了解设备工艺或操作过程，看起来比较容易。
若进行电气故障分析，一般是应用反查法或称反推法，即根据输入输出对应表，从故障点找到对应PLC的输出继电器，开始反查满足其动作的逻辑关系。经验表明，查到一处问题，故障基本可以排除，因为设备同时发生两起及两起以上的故障点是不多的。
6ES7540-1AD00-0AA0
6ES7540-1AB00-0AA0
6ES7541-1AD00-0AB0
6ES7155-**A00-0AB0
6ES7592-1AM00-0xB0
6ES7550-1AA00-0AB0
6ES7522-1BH00-0AB0
6ES7522-1BL00-0AB0
6ES7522-1BF00-0AB0
6ES7522-5HF00-0AB0
6ES7522-5FF00-0AB0
