软启动直流调速器维修

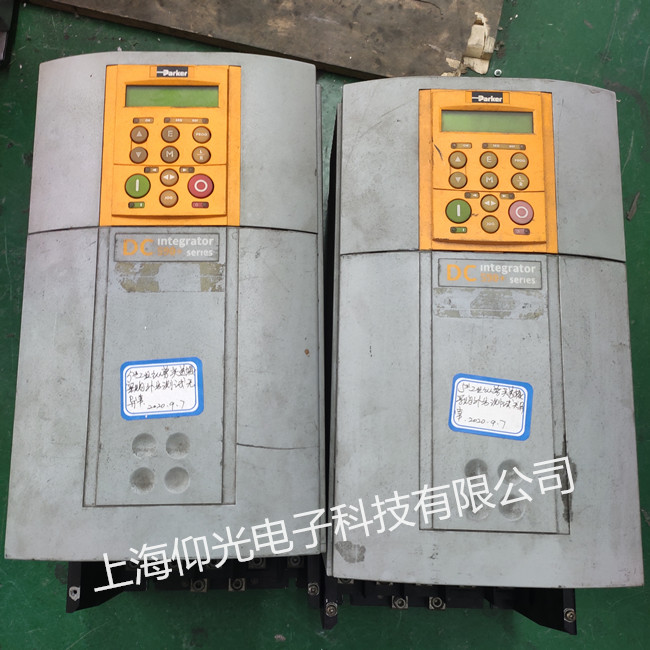

欧陆直流调速器维修590DIGITAL显示报警修理

发布者:变频器维修部    来源:上海仰光电子工程部     发布时间:2021-7-15

欧陆直流调速器维修590DIGITAL显示报警修理

  欧陆直流调速器修理规模:SSD590系列、SSD590+系列、SSD590C、SSD590P、SSD512C、SSD514C系列等。

  欧陆直流调速器常见故障维修中心:
故障处理:依照590+中文操作手册编程框图提示,模块RAMPS输进中有条件DIGITTAL INPUT2中给定RAMPS中RAMP HOLD(118)菜单内容为ON,RAMP HOLD为斜坡坚持,根本能够判定是因为斜坡坚持的原因导致590+不能够运转,检查DIGITTAL INPUT2条件,其内容为C7,检查C7接线端子,发现C7和C9两端子线路已经连接在一起,将C7从C9端子分脱离后,将模拟量信号从A3移到A4,满意运转条件后590+作业正常。

  欧陆 590 直流调速器不能调速。

  检查剖析:经检查 +10V 电压基准电源为 2V 左右, -10V 电压基准电源为 -7V 左右,检查有一 IC 发热很大,替换后 -10V 电源正常,但 +10V 电源为 +13V ,再测量此 IC 四周有 2 个贴片电阻烧断,替换后± 10 电源正常,接上马达试机调速运转正常。
故障为开机显现oxf003。

  换另一好的面板毛病照旧,证明毛病在底板,所以拿另一台好机测底板各测试点、电压,再与坏机比照,发现vp31、vp32两点电压反常。 查ic2、ic339外围无元件反常,换339后电压正常,开机不再显现oxf003报警,运转一切正常,各测试点正常时的电压如下:

  vp24 vp25 vp55 vp31 vp32 vp33 vp34 vp22 vp23

  4.99v 196mv 0.4v 2.29v 2.5v 23mv -13.8v -1.827v -18mv

  欧陆590系列常见报警:

欧陆590P维修 故障报警OVERSPEED

欧陆590P维修 故障报警FIELD OVER I(励磁过流)

欧陆590P维修 故障报警SPEED FEEDACK(速度反馈故障)

欧陆590P维修 故障报警FIELD FAILED(励磁故障)

欧陆590P维修 故障报警3 PHASE FAILED(3相故障)

欧陆590P维修 故障报警OVER I TRIP(电机电枢过流)

欧陆590常出现的故障有:

欧陆590P/C欧陆591P/C速度不稳

欧陆590P/C欧陆591P/C不出力

欧陆590P/C欧陆591P/C不在零速

欧陆直流调速器维修型号:

590C/0350                     590C/0350/5/3/0/1/0/00

590C/0700                     590C/0700/5/3/0/1/0/00

590C/1100                     590C/1100/5/3/0/1/0/00

590C/1500                     590C/1500/5/3/0/1/0/00

590C/1800                     590C/1800/5/3/0/1/0/00

590C/2700                     590C/2700/5/3/0/1/0/00

591C/0350                     591C/0350/5/3/0/1/0/00

591C/0700                     591C/0700/5/3/0/1/0/00

591C/1100                     591C/1100/5/3/0/1/0/00

591C/1500                     591C/1500/5/3/0/1/0/00

591C/1800                     591C/1800/5/3/0/1/0/00

591C/2700                     591C/2700/5/3/0/1/0/00

590P/0015/500/0011    590P/0035/500/0011    590P/0040/500/0011

590P/0070/500/0011    590P/0110/500/0011    590P/0165/500/0011

590P/0180/500/0011    590P/0270/500/0011    590P/0380/500/0011

590P/0500/500/0011    590P/0725/500/0011    590P/0830/500/0011

590P/1580/500/0011    590P/2200/500/0011    590P/2700/500/0011

591P/0015/500/0011    591P/0035/500/0011    591P/0040/500/0011

591P/0070/500/0011    591P/0110/500/0011    591P/0165/500/0011

591P/0180/500/0011    591P/0270/500/0011   591P/0380/500/0011

591P/0500/500/0011    591P/0725/500/0011   591P/0830/500/0011

591P/1580/500/0011    591P/2200/500/0011   591P/2700/500/0011
