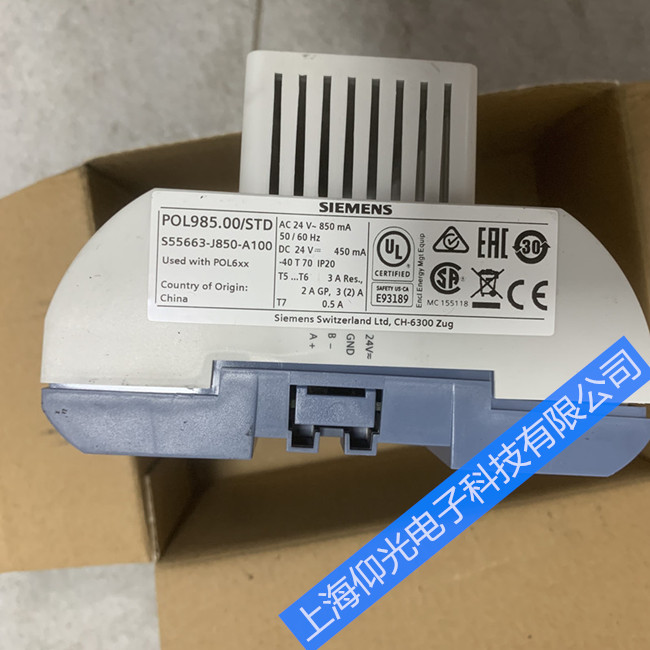

西门子控制模块维修 POL985.00/STD无输出修理

发布者:变频器维修部    来源:上海仰光电子工程部     发布时间:2021-7-7

西门子控制模块维修 POL985.00/STD无输出修理

  西门子控制模块维修常见故障:西门子PLC故障:电源指示灯不亮,BF、SF灯亮,输出端没有输出,输入端不能控制,报错,程序错乱,不能通信等,配件齐全,免费检测,收费较低,当天送机当天修复。(程序解密立等可取)

PLC硬件故障

PLC的硬件故障较为直观地就能发现,维修的基本方法就是更换模块。根据故障指示灯和故障现象判断故障模块是检修的关键,盲目的更换会带来不必要的损失。

   西门子控制模块维修方法:

1)电源模块故障

一个工作正常的电源模块,其上面的工作指示灯如“AC”、“24VDC”、“5VDC”、“BATT”等应该是绿色长亮的,哪一个灯的颜色发生了变化或闪烁或熄灭就表示那一部分的电源有问题。“AC”灯表示PLC的交流总电源,“AC”灯不亮时多半无工作电源,整个PLC停止。这时就应该检查电源保险丝是否熔断,更换熔丝是应用同规格同型号的保险丝,无同型号的进口熔丝时要用电流相同的快速熔丝代替。如重复烧保险丝说明电路板短路或损坏,更换整个电源。“5VDC”、“24VDC”灯熄灭表示无相应的直流电源输出,当电源偏差超出正常值5%时指示灯闪烁,此时虽然PLC仍能工作,但应引起重视,必要时停机检修。“BATT”变色灯是后备电源指示灯,绿色正常,黄色电量低,红色故障。黄灯亮时就应该更换后备电池,手册规定两到三年更换锂电池一次,当红灯亮时表示后备电源系统故障,也需要更换整个模块。

2)I/O模块故障

输入模块一般由光电耦合电路组成;输出模块根据型号不同有继电输出、晶体管输出、光电输出等。每一点输入输出都有相应的发光二极管指示。有输入信号但该点不亮或确定有输出但输出灯不亮时就应该怀疑I/O模块有故障。输入和输出模块有6到24个点,如果只是因为一个点的损坏就更换整个模块在经济上不合算。通常的做法是找备用点替代,然后在程序中更改相应的地址。但要注意,程序较大是查找具体地址有困难。特别强调的是,无论是更换输入模块还是更换输出模块,都要在PLC断电的情况下进行,S5带电插拔模块是绝对不允许的。
维修产品型号:
CPU
16ES7 211-0AA23-0XB0
26ES7 211-0BA23-0XB0
36ES7 212-1AB23-0XB8
46ES7 212-1BB23-0XB8
56ES7 214-1AD23-0XB8
66ES7 214-1BD23-0XB8
76ES7 214-2AD23-0XB8
86ES7 214-2BD23-0XB8
96ES7 216-2AD23-0XB8
106ES7 216-2BD23-0XB8
扩展模块:
116ES7 221-1BH22-0XA8
126ES7 221-1BF22-0XA8
136ES7 221-1EF22-0XA0
146ES7 222-1BF22-0XA8
156ES7 222-1EF22-0XA0
166ES7 222-1HF22-0XA8
176ES7 222-1BD22-0XA0
186ES7 222-1HD22-0XA0
196ES7 223-1BF22-0XA8
206ES7 223-1HF22-0XA8
216ES7 223-1BH22-0XA8
226ES7 223-1PH22-0XA8
236ES7 223-1BL22-0XA8
246ES7 223-1PL22-0XA8
256ES7 223-1BM22-0XA8
266ES7 223-1PM22-0XA8
276ES7 231-0HC22-0XA8
286ES7 231-7PB22-0XA8
296ES7 231-7PD22-0XA8
