英威腾变频器故障代码如下分析↓↓
1、逆变单元故障（OUT）
此故障包括OUT1、OUT2、OUT3，它们分别代表逆变单元U相、V相、W相故障。此故障一般只出现在驱动光耦使用PC929的机器中，代表驱动板有1270系列、1290AV03、1250AVS系列、1258AVS系列等。
2、电流检测故障（ITE）
此故障相对比较简单，一般都是电流检测电路发生故障导致。目前英威腾主要使用的电流检测电路有两种形式：霍尔传感器检测和7840光耦隔离检测。
3、POFF故障
显示POFF故障一般情况只有三种原因：
（1）机器检测到的直流母线电压严重偏低。
（2）缺相信号异常。
（3）220V机器电压等级参数设错。
4、OU过压故障
OU故障分为加速运行过电压、减速运行过电压、恒速运行过电压。它们分别对应的故障代码是OU1，OU2，OU3。
5、SPO输出缺相故障
输出缺相故障一般有两种原因：
（1）某相电流检测电路异常；
（2）某相驱动电路异常。
6、过流OC故障
过流OC故障分为3种，即OC1、OC2、OC3，其中OC1表示加速运行过电流，OC2表示减速运行过电流，OC3表示恒速运行过电流。
7、UU故障
UU故障是变频器在运行（含加速恒速减速）中，DSP检测到母线电压偏低导致。可能的原因有两种：
（1）母线电压检测电路故障：即实际的母线电压正常，但母线电压检测电路本身故障造成。
（2）母线电压低于欠压点：即实际的母线电压低于电压等级对应的欠压点后导致故障。
8、OL1与OL2故障
OL是通过软件比较计算后报出的保护电机或变频器的故障，都属“软”故障，可以通过调试解决，一般不涉及维修。
OL1可能是：
（1）电网电压过低；
（2）电机额定电流设置不正确，偏大偏小都可能导致；
（3）电机堵转或负载突变过大；
（4）大马拉小车。
OL2可能是：
（1）加速太快；
（2）对旋转中的电机实施在启动；
（3）电网电压过低；
（4）负载过大。
9、SPI故障
SPI是输入缺相检测故障，一般在上电时如果缺相的话会跳此故障，运行中缺相的话会跳UU故障，UU前面已经说过。造成的原因可能是：
（1）在输入缺相保护打开的状况下，输入电源缺相；
（2）在输入缺相保护打开的状况下，输入缺相检测电路故障。
10、OH故障
OH是过热故障，通过检测热敏电阻阻值变化来输出故障。OH1：整流模块过热、OH2：逆变模块过热。跳故障的原理一样，都是用热敏电阻的温度特性引起阻值变化后，通过DSP比较计算进行故障输出。造成故障的原因：
（1）风扇不转或风量减小，造成模块或散热器温度过高；
（2）风扇运转正常，散热器风道被杂物堵住，造成模块或散热器温度过高；
（3）温度电阻失效（短路），造成故障。
11、BCE故障
BCE是制动单元故障，通过检测制动管CE间的电压（即Vce电压）来判断故障。可能造成的原因有：
（1）外部制动电阻阻值偏小；
（2）制动管Vce或Vbe有击穿现象；
（3）制动管Vce检测电路故障。
12、EF、CE故障
EF为外部故障，使用外部端子故障输入时，通信发生问题或误动作造成。CE为通信故障，使用通信协议远程控制时，通信短线或误指令造成。
13、TE故障
TE为电机自学习时故障。造成原因如下：
（1）电机容量与变频器容量不匹配；
（2）电机额定参数设置不当；
（3）自学习出的参数与标准参数偏差过大；
（4）自学习超时。
14、EEP故障
EEP为EEPROM读写故障，与EPROM通信时中断或乱码，一般为EPROM损坏导致。
15、PIDE故障
PID反馈短线故障，外接PID设备反馈短线或PID反馈源消失导致。

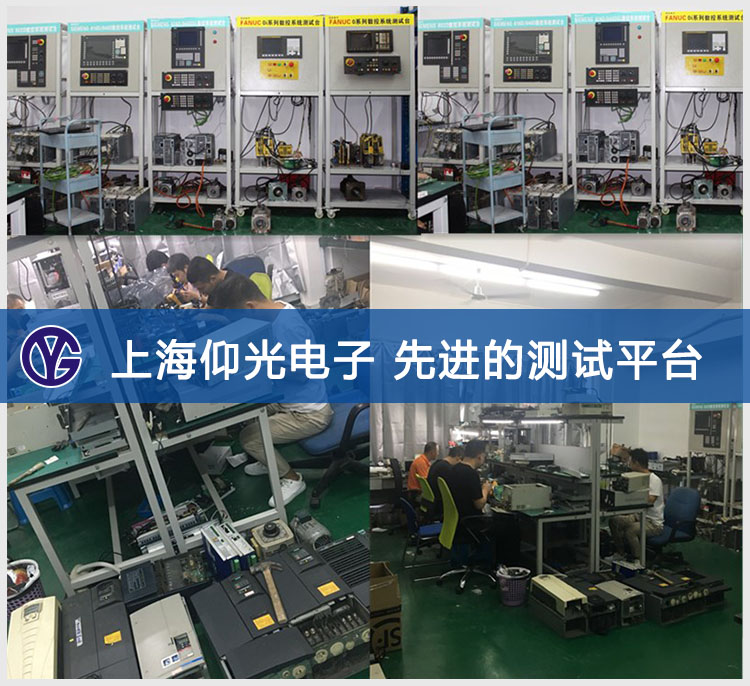

「上海仰光」测试维修平台：
扩展资料：
英威腾的CH系列变频器容易出现一特别典型故障：
变频器上电显示正常，但一运行变频器即出现，显示屏闪一下然后显示CHV（或CHE、CHF）又回到待机状态，无法正常运行。这时只拨下变频器冷却风扇的插头，试运行一切正常。
这是因为英威腾CH系列变频器的小功率机型使用24V直流供电的冷却风扇，而风扇电源又是直接由驱动板的开关电源的24V供电，且风扇是在变频器运行时才工作。
一但风扇出现故障（故障时的风扇所用电流一般比正常时大很多），此时运行变频器，主控板发出控制信号打开风扇，24V电源因风扇故障电流过大，开关电源过流保护动作，开关电源复位后又回到待机状态。
