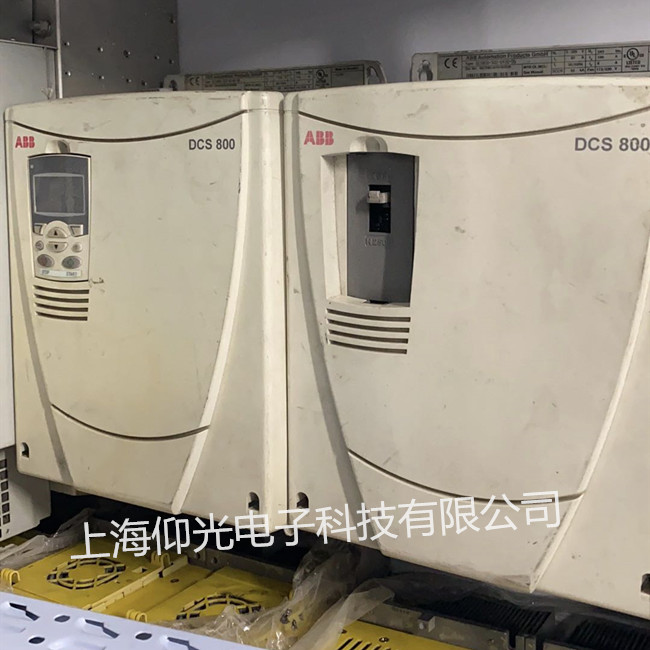

ABB直流调速器显示故障维修，DCS400直流调速器坏维修， DCS500直流调速器坏维修，DCS600直流调速器坏维修，DCS800直流调速器坏维修，上海仰光自动化科技有限公司专业提供ABB直流调速器故障维修服务，公司采用进口原装配件，免费检测，收费最低，当天修复。
ABB直流调速器常见故障维修：无显示、过流、过压、欠压、过热、过载、参数错误、无显示、有显示无输出、不启动、缺相、速度环超差、无励磁、励磁错误、输出电压低、重负载报警、红灯报错、通讯故障、测速丢失、不能反转、烧保险、烧可控硅模块、电压超差、转速过大报警、电机失磁、外部保护、程序错误、主控板故障等。
DCS400 |DCS500 |DCS600 |DCS800全系列的励磁板，驱动板，控制板，励磁可控硅，功率板，电源板，励磁模块等。ABB软启动器/ABB软启动器配件PST30-PSTB1050 PST30-1050 PSS18…..300，
F501
辅助电源欠压
1要检查内部辅助电压SDCS-CON-4
2更换SDCS-CON-4或者SDCS-PIN-4以及各自的SDCS-POW-4板
F502
电枢过流
1检查参数P30.09
2检查组43的参数设置
3检查组20的电流和转矩的限制
4检查电枢回路上所有的连接
5晶闸管故障
6检查电枢线缆
F503
电枢过压
1检查参数P30.08
2检查组44参数设置
3励磁电流太高
4检查负载是否增加
5过速
6检查速度换算比例，检查参数P2.29
7检查电枢电压反馈
8检查SDCS-CON-4上连接线X12和X13
9检查SDCS-PIN-4/51上连接线X12和X13
10检查SDCS-PIN-51板上用于电压编码的电阻
F504整流器过温 要等到整流器冷却后再启动
1检查整流器电源 2检查风机转向以及功率 3检查周围的温度 4有太大的负载 5检查SDCS-CON-4板上X12 6检查SDCS-PIN-4/51上连接线X12和X22
F505有剩余的电流（L1+L2+L3不=0） 1检查参数P30.05，P30.06,P30.07 2更换电流互感器或者SDCS-IOB-3 3断开主电源，检查电枢和励磁回路是不是0电压，检查所有的装备是否绝缘
F506电机1温度过高 1检查电机风机 2检查参数P31,07和08 3检查电机温度 4检查风机电压 5检查风机转向 6检查风机功率 7检查电机冷却风的流通 8检查温度传感器和线缆 9检查周围的温度 10检查负载周期 11检查SDCS-CON-4和SDCS-IOB-3
F507电机1过载 等到电机冷却后检查风机，检查是否工作在过载状态 检查P31,04
F508IO板丢失 1检查参数P94,01 98,02 98,03 98,04 98,06 98,12 98,15 2检查SDCS-CON-4和SDCS-IOB-2/3的连接
F509电机2过温 1检查参数P49.37 49,38 2检查电机温度（冷却之后在启动） 3检查风机电压 4检查风机转向 5检查风机功率 6检查电机冷却风的流通 7检查温度传感器和线缆 8检查周围的温度 9检查负载周期 10检查SDCS-CON-4和SDCS-IOB-3
F510电机2过载 等到电机冷却后检查风机，检查是否工作在过载状态 检查P31,04
F511整流风机电流 1检查风机电压 2检查风机转向 3检查风机功率 4检查电机冷却风的流通 5检查SDCS-CON-4上跳线X12 6检查SDCS-PIN-4/51上跳线x12和X22
F512主电压（交流）欠压1检查参数P30，21 30，22 30，23 2检查相序 3检查电压是否在规定范围内 4检查主接触器开合 5检查线缆是否正确 6检查在SDCS-CON-4上跳线X12和X13 7检查SDCS-PIN-4/51上跳线X12和X13 8检查在SDCS-PIN-51板上用于电压编码的电阻
F513主电压过压 主电压超过了正常时的1.3倍并且超过了10秒 1检查主电压是否在容量范围之内（P99.10） 2检查主电压线缆 3检查在SDCS-CON-4上跳线X12和X13 4检查SDCS-PIN-4/51上跳线X12和X13 5检查在SDCS-PIN-51板上用于电压编码的电阻
F514主频率不同步 检查电源
F515电机1励磁过流 1检查参数P30，13 2检查44组参数设置 3检查励磁单元的连接 4检查励磁线圈以及电缆 5检查励磁线圈的电阻 6检查是否有错误消息（7段显示或者led的显示）
F516电机1励磁单元通讯丢失 1检查励磁暂停时间P94，07 2检查SDCS-CON-4和SDCS-PIN-4的连接 3检查集成电路和外部励磁单元的辅助单元 4检查DCS连接线 5检查是否有错误消息（7段显示或者led的显示）
F517电枢电流波动
F509电机2温度过高 1检查参数P49，37 P49，38 2检查电机温度（先电机冷下） 3检查风机电压 4检查风机转向 5检查风机的功率 6检查电机过滤网 7检查电机温度传感器和线缆 8检查环境温度 9检查负载 10检查温度传感器在SDCS-CON-4和SDCS-IOB-3的输入
F510电机2过载 先等到电机冷却下来 检查参数P49，34
F511整流风机过流 1检查风机电压 2检查风机转向 3检查风机的功率 4检查电机过滤网 5检查SDCS-CON-4板上的X12连接线 6 检查SDCS-PIN-4/51板上的X12和X22连接线
F512主电压欠压 1检查参数P30，21 P30，22 P30，23 2检查三个相序 3检查主电压是否在规定范围内 4检查主接触器的开合 5检查主电压线路是否正确 6检查SDCS-CON-4板上的X12和X13连接线 7检查SDCS-PIN-4/51板上的X12和X13连接线 8检查SDCS- CON-4板上用于编码的电阻是否完好
F513主电压过压 主电压超过正常时的1.3倍 然后持续10秒就会报这个故障 方法和F512的一样
F514主电压不同步 1检查参数P97，13 2检查主电压 3检查熔断器 4检查主频率（偏差不超过7%）
F515励磁单元过流 1检查P30，13 2检查44组的参数设置 3检查励磁单元的连接
4检查励磁绕组和线圈 5检查励磁线圈的电阻 6检查是否有错误消息（7段显示或者led的显示）
F516励磁单元通信丢失 1检查参数P94，07 2检查SDCS-CON-4 和SDCS-PIN-4的连接线 3检查集成电路的辅助电压和外部励磁单元 4检查DCS连接线 5检查DCS连接终端设置的S1100：1=ON（DCF803-0035和FEX-425-Int） 6检查DCS连接代码号设置 7检查是否有错误消息（7段显示或者led的显示）
F517电枢电流波动 一个或几个晶闸管坏掉 1检查P30,18 P30，19 2检查电流控制器的比例过高P43，06 3检查电流反馈 4检查熔断器 5检查晶闸管门极电阻 6检查晶闸管门极连接 7检查电流转换器（T51 T52）
F518励磁单元过流 1检查参数P49，09 2检查49组的参数设置 3检查励磁单元的连接 4检查励磁绕组和线圈 5检查励磁线圈的电阻 6检查是否有错误消息（7段显示或者led的显示）
F519电机2励磁单元通讯丢失 1检查参数P94，07 2检查SDCS-CON-4 和SDCS-PIN-4的连接线 3检查集成电路的辅助电压和外部励磁单元 4检查DCS连接线 5检查DCS连接终端 6检查DCS连接代码号设置（P94，01 94，09） 7检查是否有错误消息（7段显示或者led的显示）
F521磁场无应答 1 检查参数P99，12 P6，12 6，13
2检查是否有错误消息（7段显示或者led的显示）
F522速度反馈故障 1检查P50，03 P30，36 P30，17 2检查编码器
F523外部风机无应答 1检查参数P10，06 2检查 外部风机的接触器 3检查外部风机的电流 4检查外部风机的电压 5检查组14的数字输入和 输出
F524主接触器无应答 1检查参数P10，21 2检查开关的开合 3检查辅助接触器（延时）的开合 4检查是否安全延时 5检查组14的数字输入和输出
F525类型编码错误 检查P97，01的设置
F527整流风机无应答 1检查参数P10，20 P21，14 2检查整流风机的接触器 3检查整流风机的电流 4 5检查整流风机的电压 6检查组14的数字输入和输出 F528总线通讯丢失 1检查参数P10，01 P30，28 P30，35 P98，02 2检查组51的参数设置 3检查线路 4检查总端 5检查总线的适应性
F529电机1励磁单元不正常自诊断发现有故障 1检查励磁效果 2检查是否有错误消息（7段显示或者led的显示）
F530电机2励磁单元不正常 自诊断发现有故障 1检查励磁效果 2检查是否有错误消息（7段显示或者led的显示）
F531电机堵转 1检查参数P30，03 堵转时间P30，01 并且速度反馈低于P30，02 2检查负载 3改变励磁电流 4检查参数组20的设置
F532电机过速 1检查参数P30，16 2检查组24的参数设置 3检查速度控制器电缆 4给定的速度与测定的速度相比较 5检查励磁电流 6检查编码器速度的反馈 7检查速度反馈的连接 8检查是否是负载增加 9
F533反向时间
F526外部故障 检查P30，31 P30，33
F53412脉冲的电流不同 1检查P 47,02 P47,03 2检查组43的参数设置 F53512脉冲通讯故障 1检查参数P94，03 2检查DCS连接线 5检查DCS连接终端 6检查DCS连接代码号设置（P94，01 94，04）
F536 F537电机1励磁单元准备丢失 1检查是否所有的相序都准备好了 2检查主电压是否在规定的范围内 3检查是否有错误消息（7段显示或者led的显示） F538电机2励磁单元准备丢失 1检查是否所有的相序都准备好了 2检查主电压是否在规定的范围内 3检查是否有错误消息（7段显示或者led的显示）
F539瞬间电流上升 检查参数P30，10
F540 SDCS-COM-8故障 更换SDCS-COM-8或者更换SDCS-CON-4
F541电机1励磁低 1检查参数P30，12 P45，18 2检查组44的参数设置 3检查励磁回路熔断器 4 5 6检查是否有错误消息（7段显示或者led的显示）
F542电机1励磁低 1检查参数P30，12 P45，18 2检查组44的参数设置 3检查励磁回路熔断器 4 5 6检查是否有错误消息（7段显示或者led的显示
