泰克示波器的常见故障类型以及检修方法
①合上电源开关指示灯不亮。
方法:检查供电电源、保险丝、电源线、电源变压器。
②合上电源开关指示灯亮，但无扫描光迹。
方法:将垂直水平位移居中，Y方式置“Y1”,t/cm置“1ms”，扫描方式置“自动”，X方式置“A”，增加辉度若仍无光迹出现，进入下一步;
第二步;先后拔掉机板上的Y输出插座和内部触发信号输出，并将其短接，若此时出现光迹说明Z轴放大器正常，检查Y输出放大器或X输出放大器，反之，检查Z轴放大器;
第三步，检查X输出放大器和产生锯齿波的扫描发生器。
③Y位移不正常。方法:短路延迟线，看光迹线或光点能否回到屏中心?若能回到屏中心则检查Y前置放大器和延迟线电路，若不能回到屏中心则检查Z输出放大器。
④水平位移不正常，检查X输出放大器。
⑤所测试波形不同步，将Y方式和内触发置“Y”，触发耦合置“AC”，触发源置“内”，调节电平，若还不稳定显示则检查触发发生器和触发信号放大器。
⑥Y位移正常，但Y方式置“交替”或“继续”异常，检查垂直位移开关电路。
⑦聚焦不良或亮度太暗，检查示波管控制电路。此外，与X输出放大器有关的故障现象还有信号周期测试误差大，与Y输出放大器有关的故障现象有信号幅度测试误差大，还有一些使用不当而造成的假故障，如:触发选择按钮没选择“自动”或“触发”时无扫描基线，示波器的探头接触不良时无测试信号或测试信号不良，同步触发选择错误造成的不能同步等。

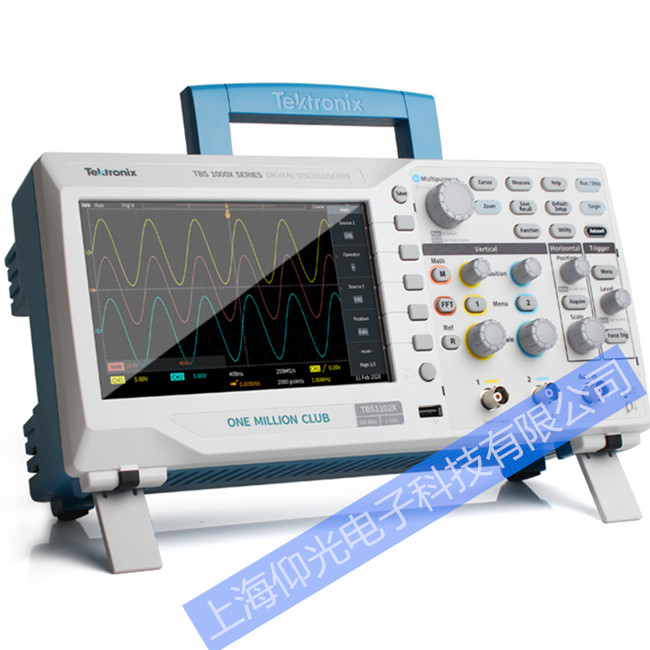

TBS1000系列示波器维修：
TBS1302B TBS1302B-EDU TBS1052B TBS1052B-EDU TBS1072B-EDU TBS1072B TBS1064 TBS1064 TBS1102B-EDU TBS1120B TBS1152B TBS1104 TBS1202B-EDU TBS1202B TBS1202B TBS1202 TBS1154；
TBS2000系列示波器维修：
TBS2072 TBS2102 TBS2074 TBS2104；
TDS2000系列示波器维修：
TDS2001C TDS2002C TDS2012C TDS2004C TDS2022C TDS2014C TDS2024C；
TPS2000系列示波器维修：
TPS2012B TPS2014B TPS2024B；
THS3000系列示波器维修：
THS3014 THS3014-TK THS3024 THS3024-TK；
TDS3000系列示波器维修：
TDS3012/B/C TDS3014/B/C TDS3032/B/C TDS3034/B/C TDS3052/B/C TDS3054/B/C；
MDO3000系列示波器维修：
MDO3012 MDO3014 MDO3022 MDO3024 MDO3034 MDO3012 MDO3014 MDO3022 MDO3024 MDO3034 MDO3052 MDO3102 MDO3054 MDO3104；
MDO4000系列示波器维修：
MDO4054-3 MDO4104-3 MDO4054-6 MDO4104-6 MDO4014B-3 MDO4034B-3 MDO4054B-3 MDO4054B-6 MDO4104B-3 MDO4104B-6 MDO4024C MDO4034C MDO4054C MDO4104C
DPO2000系列示波器维修：
DPO2002/B/C DPO2012/B/C DPO2004/B/C DPO2022/B/C DPO2014/B/C DPO2024/B/C ；
DPO3000系列示波器维修：
DPO3054 DPO3052 DPO3034 DPO3032 DPO3014 DPO3012
DPO4000系列示波器维修：
DPO4032/B/C DPO4034/B/C DPO4052/B/C DPO4054B/B/C DPO4102B/B/C DPO4104/B/C ；
DPO5000系列示波器维修：
DPO5054 DPO5034 DPO5104 DPO5204 DPO5034B DPO5054B DPO5104B DPO5204B；
DPO7000系列示波器维修：
DPO7054 DPO7104 DPO7254 DPO7054C DPO7104C DPO7254C DPO7354C
DPO70000系列示波器维修：
DPO70404 DPO70604 DPO70804 DPO70404B DPO70604B DPO70804B DPO71254B DPO71604B DPO72004B DPO70404C DPO70604C DPO70804C DPO71254C DPO71604C DPO72004C DPO72304DX DPO72504DX DPO73304DX
DPO70000SX系列示波器维修：
DPO71304SX DPO71604SX DPO72304SX DPO73304SX DPO75002SX DPO77002SX DPS73308SX DPS75004SX DPS77004SX
MSO2000B系列示波器维修：
MSO2002B MSO2012B MSO2004B MSO2022B MSO2014B MSO2024B；
MSO3000系列示波器维修：
MSO3012 MSO3014 MSO3032 MSO3034 MSO3054
