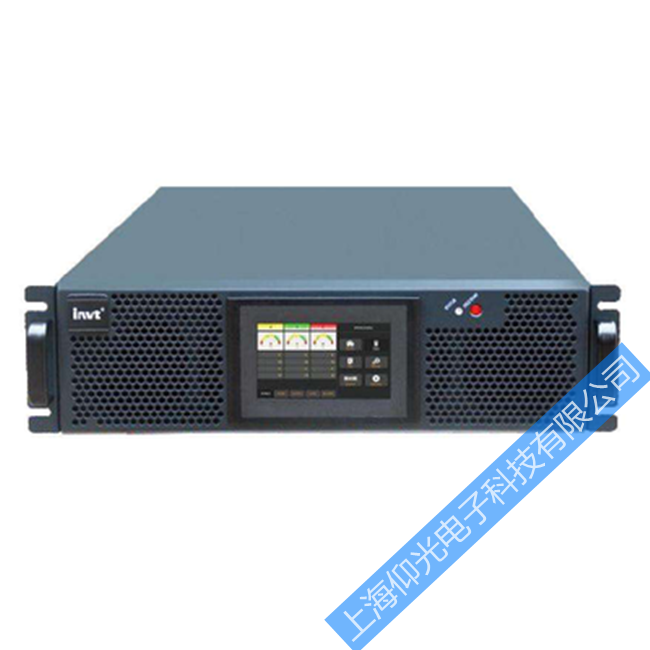

我公司有专业的电气技术人员，可以对各种品牌型号的UPS电源进行维修和维护

维修UPS价格合理，选用优质的元器件，可保证UPS在维修后可以长时间正常使用

UPS维修的范围包括零件更换、软件测试、UPS维护等

维修UPS提供现场检测服务

UPS电源维修详解常见故障大全:

　　一、停电时，逆变不工作

　　分析与维修:根据故障现象分析得知，该故障是因蓄电池电压太低引起。打开机盖，将其取出充电，故障排除。用一段时间后故障依旧，故怀疑充电回路有故障。用万用表电压档检测充电回路中的三端可调稳压块LM317，其输入电压正常，但输出端电压仅为14.3v，重新调整均无反应。故判断LM317损坏。更换之，重新启动，拆掉蓄电池，将充电电压调至27v时，故障随即排除。

　　二、逆变器功率级一对功放晶体管损坏，更换同型号晶体管后，运行一段时间又烧坏的原因是电流过大，而引起电流过大的原因有

　　1、过流保护失效。当逆变器输出发生过电流时，过流保护电路不起作用;

　　2、脉宽调制(PWM)组件故障，输出的两路互补波形不对称，一个导通时间长，而另一个导通时间短，使两臂工作不平衡，甚至两臂同时导通，造成两管损坏;

　　3、功率管参数相差较大，此时即使输入对称波形，输出也会不对称，该波形经输出变压器，造成偏磁，即磁通不平衡，积累下去导致变压器饱和而电流骤增，烧坏功率管，而一只烧坏，另一只也随之烧坏。

　　三、市电供电正常时，工作正常;当切断市电时，无220v电压输出且伴有长鸣报警声

　　分析与维修:根据故障现象，仔细检查蓄电池电压为26v，正常;两只逆变器大功率输出管和相应的驱动器也正常。估计为蓄电池电压检测电路有问题。正常情况下，第⑥脚电压为参考电压，维持在1.2v左右;当蓄电池为正常值26v时，计算可知:⑦脚电压约为1.4v，因此①脚电压为12v高电平。现将UPS置于无市电工作状态下，测量IC1的脚①、⑥、⑦，其电压值分别为0v、1.2v、0v，据此可知第⑦脚电压偏低。由此推断R3、R4分压有问题。分别测量R3、R4的阻值，发现R3已经断路，更换之，故障排除。

　　四、UPS开机后，面板上无任何显示，UPS不工作

　　故障分析：从故障现象判断，其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路：

　　1、检查市电输入保险丝是否烧毁;

　　2、若市电输入保险丝完好，检查蓄电池保险是否烧毁，因为某些UPS当自检不到蓄电池电压时，会将UPS的所有输出及显示关闭;

　　3、若蓄电池保险完好，检查市电检测电路工作是否正常，若市电检测电路工作不正常且UPS不具备无市电启动功能时，UPS同样会关闭所有输出及显示。

　　4、若市检测电路工作正常，再检查蓄电池电压检测电路是否正常。

　　五、市电供电正常时，开机，逆变器工作指示灯闪烁，蜂鸣器间断鸣叫


分析与维修:我们知道，山特SANTAK　UPS　500VA不间断电源是由市电供电还是逆变器供电，取决于IC5的两个与非门组件组成的RS触发器。在市电供电时，RS触发器VH=“1”，VG=“0”，复位端R(VF)为高电平，置位端S(VN)为正向脉冲信号VN，测得VH为低电平，VG为高电平，再测量复位端R(VF)为低电平，均错;置位端S(VN)为一串正向脉冲，正确;IC3第⑧脚为高电平，正确。测市电检测电压V1为0v，即没有市电检测电压，测变压器T2的副边绕组已断路。更换变压器T2，工作正常。

　　六、一台后备UPS有市电时工作正常，无市电时逆变器有输出，但输出电压偏低，同时变压器发出较大的噪音

　　故障分析：逆变器有输出说明末级驱动电路基本正常，变压器有噪音说明推挽电路的两臂工作不对称，检测步骤如下：

　　1、检查功率是否正常;

　　2、若功率正常，再检查脉宽输出电路输出信号是否正常;

　　3、若脉宽输出电路输出正常，再检查驱动电路的输出是否正常。

　　七、在市电供电正常时开启UPS，逆变器工作指示灯闪烁，蜂鸣器发出间断叫声，UPS只能工作在逆变状态，不能转换到市电工作状态

　　故障分析：不能进行逆变供电向市电供电转换，说明逆变供电向市电供电转换部分出现了故障，要重点检测：

　　1、市电输入保险丝是否损坏;

　　2、若市电输入保险丝完好，检查市电整流滤波电路输出是否正常;

　　3、若市电整流滤波电路输出正常，检查市电检测电路是否正常;

　　4、若市电检测电路正常，再检查逆变供电向市电供电转换控制输出是否正常。

　　八、后备式UPS当负载接近满载时，市电供电正常，而蓄电池供电时蓄电池保险丝熔断

　　故障分析：蓄电池保险丝熔断，说明蓄电池供电流过大，检测步骤如下：

　　1、逆变器是否击穿;

　　2、蓄电池电压是否过低;

　　3、若蓄电池电压过低，再检测蓄电池充电电路是否正常;

　　4、若蓄电池充电电路正常，再检测蓄电池电压检测电路工作是否正常。

　　九、 UPS只能由市电供电而不能转为逆变供电

　　故障分析：不能进行市电向逆变供电转换，说明市电向逆变供电转换部分出现故障，要重点检测：

　　1、蓄电池电压是否过低，蓄电池保险丝是否完好;

　　2、若蓄电池部分正常，检查蓄电池电压检测电路是否正常;

　　3、若蓄电池电压检测电路正常，再检查市电向逆变供电转换控制输出是否正常。

　　十、 市电稳压的检测

　　市电电压的高低取决于继电器S3～S8的吸合状态。先用万用表逐一检测，发现继电器S3的线圈已烧断，故S3不吸合，使得220V市电电压完全加在T3的第3、4根抽头间，从而导致输出电压偏高。更换T3，开机运行，故障排除。

　　十一、 高压保护电路的检测

　　逐一仔细查看高压保护电路的每一元器件，均无故障。适当调整电位器RP8，当下调至某一数值(减少)时，高压保护电路突然正常起动。由此可知，电源高压保护电路的电压偏高，须重新调整。将电源的输入端接在交流调压器上，输出端接在电压表上。然后将调压器的电压值慢慢地从175v升至250v，并记录下此过程中输出电压最大值是230v。当输出电压是235v时，沿逆时针方向缓慢调整电位器RP8，直至高压保护电路刚一启动即可。注意，当高压保护电路出现故障，输出电压为220v±5%时，是无法仅凭肉眼观察到的。因此在使用时要定期检查高压保护电路是否正常。

　　十二、在接入市电的情况下，每次打开UPS，便听到继电器反复的动作声，UPS面板电池电压过低指示灯长亮且蜂鸣器长鸣

　　根据上述故障现象可以判断：该故障是由蓄电池电压过低，从而导致UPS启动不成功而造成的。拆下蓄电池，先进行均衡充电(所有蓄电池并联进行充电)，若仍不成功，则只有更换蓄电池。

　　十三、市电工作时，电源变压器噪声大

　　分析与维修:根据故障现象可知，当变压器的负载过重，或工作状态处于不平衡、不稳定时，就有可能发出异常的噪音。而我们知道，当与变压器相连的电路中有元器件损坏，或者有些连线接触不良，就有可能使负载过重。检查变压器的次级并未发现碰线短路、匝间短路、元器件损坏故障。用酒精棉球轻轻擦洗干净，再将各连接插头、插座拔掉，重新插好后，变压器的噪声消失，UPS电源工作正常。推测故障原因可能是电路板灰尘太多，某个连接插头不良引起变压器负载过重所致。

　　十四、蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍充不上去

　　故障分析：从现象判断为蓄电池或充电电路故障，可按以下步骤检查：

　　1、检查充电电路输入输出电压是否正常;

　　2、若充电电路输入正常，输出不正常，断开蓄电池再测，若仍不正常则为充电电路故障;

　　3、若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。

　　十五、当市电中断时，逆变器不工作，红色指示灯长亮

　　分析与维修:根据故障现象可知，该故障是因电池电压太低引起。打开机盖，测得电池两端电压只有16.8v，加上市电后，电池两端电压不变，说明故障发生在充电电路上。 用万用表测得C21两端直流电压正常，说明故障发生在滤波电路之后。当测量MG317T输出脚时，发现输出电压只有110v，查输出负载均正常，调整VR3输出电压不变化，此时说明U8已损坏。用同型号的MG317T更换U8，断开电池，调整VR3，使得U8输出电压稳定在28v左右。开机试运行，故障排除。
