以发那科川崎机器人控制器维修故障为例,工业机器人控制器维修！
1 无法开机

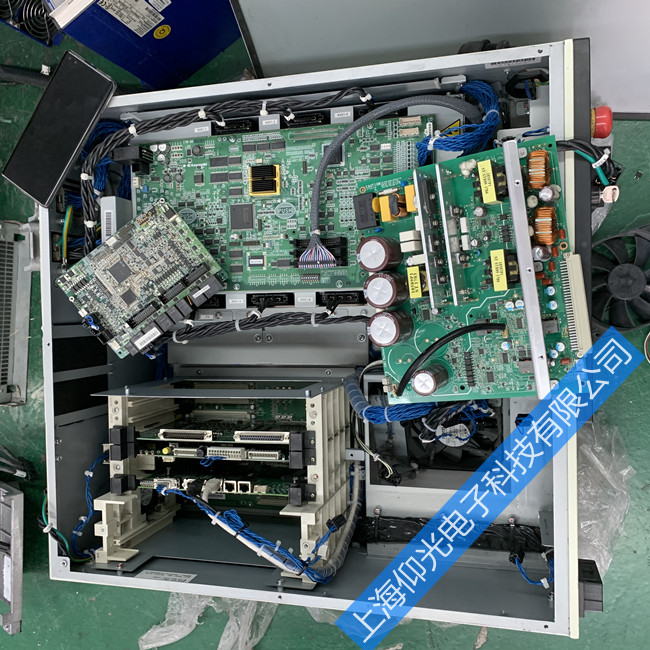

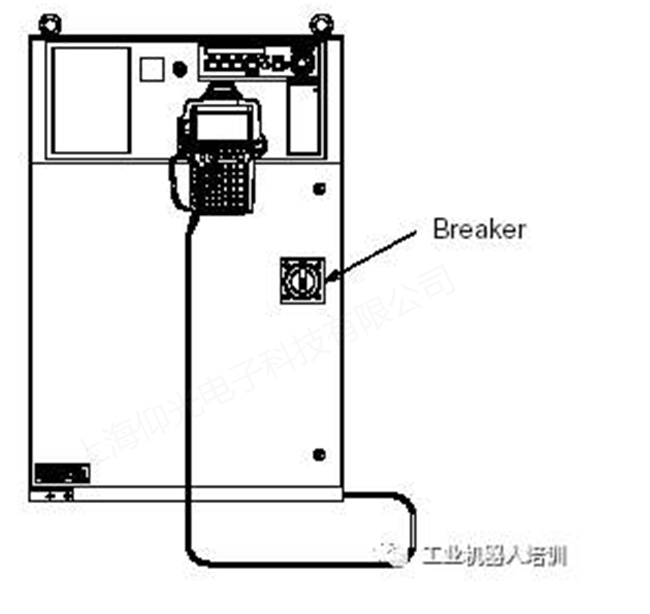

检查及维修控制器部件检查1：控制器断路器开且没有跳闸维修： 合上断路器

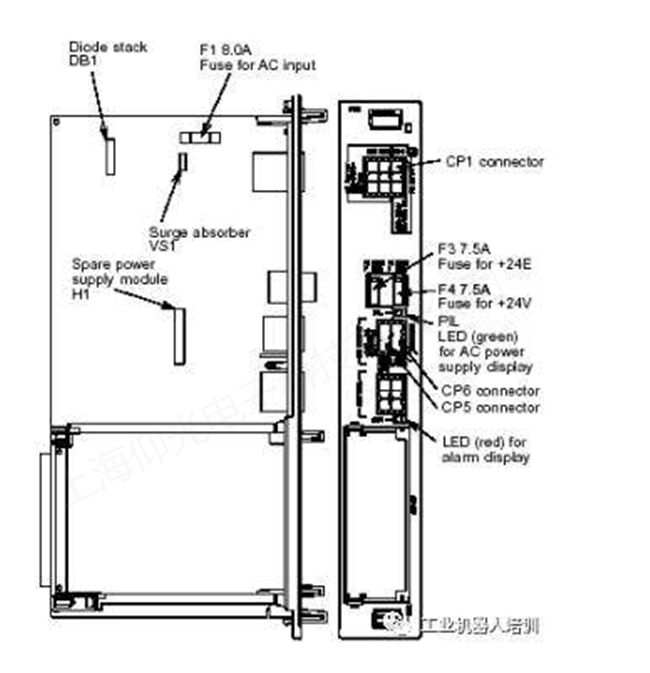

检查 2：查看电源板（PSU）上的LED指示灯（GREEN）是否亮。
维修： 如果 LED指示灯没亮可能是PSU的200V供电电源没有或PSU上的F1保险丝毁坏：
1如果200V电源没有请检查供电线路
2 如果200V电源已提供给PSU请切断电源：
A F1保险丝毁坏请参照维修2
B F1保险丝没有毁坏请更换PSU
维修2：保险丝毁坏故障原因及应对措施
A 查看PSU与其他电路板间的CP2、CP3连接件是否接触良好。
B 如果浪涌吸收VS1短路请更换VS1定货号：A50L-2001-0122#G431K
C 二极管DB1短路
D 后备电源模块H1毁坏
如果B或C有故障请更换相应备件
F1定货号：A60L-0001-0396#8.0A
检查及维修控制器部件检查3：查看panel board板上的EXON1、EXON2，EXOFF1、EXOFF2信号接线维修： 如果没有使用外部开关机功能请短接信号EXON1与EXON2，EXOFF1与EXOFF2；如果使用了外部开关机功能请查看连接电缆。
检查 4：main board板或panel board板上的JRS11的连接电缆是否接触良好。
检查 5：查看上面的1、2、3确定CP1上的200V电源已接好且机器ON/OFF开关正常请按以下步骤检查PSU：
如果PSU上的LED (ALM: red)亮请查看外部+24V是否被接地或接0V。
A F4保险丝毁坏
B 更换PSU

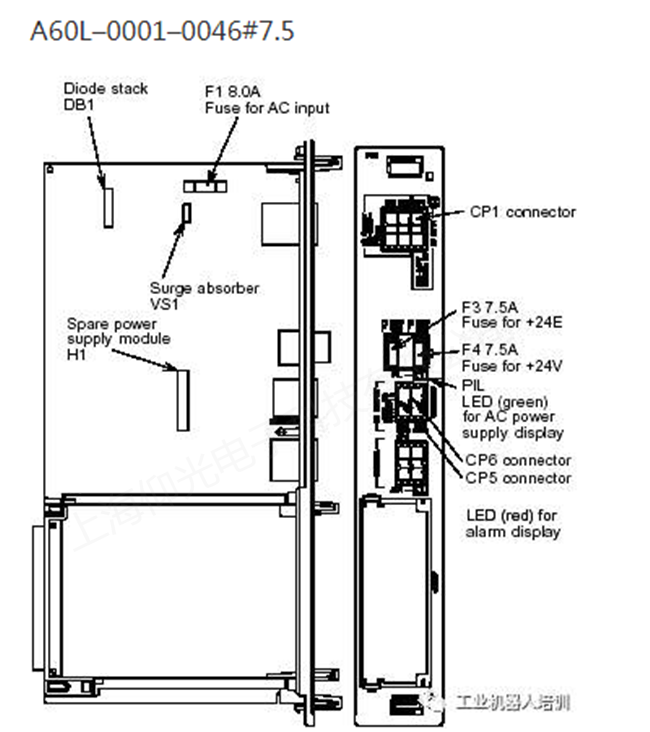

F4保险丝定货号：
A60L–0001–0046#7.5
2、利用控制板LED指示灯诊断排除故障

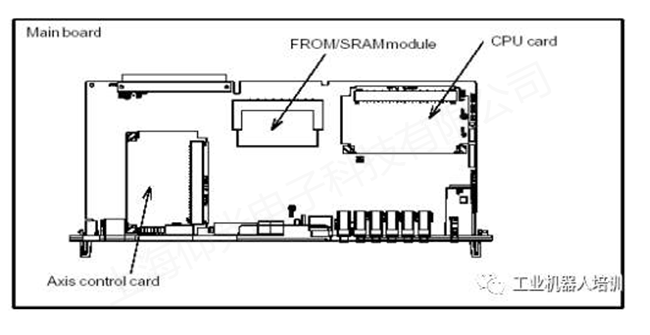

2.1 MAIN BOARD
步骤 维修
1 开机后所有的LED都亮 1 更换CPU卡*2 更换MAIN BOARD板
2 机器人系统软件启动时 1 更换CPU卡*2 更换MAIN BOARD板
3 机器人系统启动时CPU卡 DRAM初始化完成 1 更换CPU卡*2 更换MAIN BOARD板
4 机器人系统启动时DRAM、SRAM初始化完成 1 更换CPU卡*2 更换MAIN BOARD板*3 更换FROM/SRAM卡
5 机器人系统启动时通信IC初始化完成 *1 更换MAIN BOARD板*2 更换FROM/SRAM卡
6 机器人系统启动时基本软件载入完成 *1 更换MAIN BOARD板*2 更换FROM/SRAM卡
7 机器人开机启动基本软件时 *1 更换MAIN BOARD板*2 更换FROM/SRAM卡
8 机器人控制器与TP示教器通信时 *1 更换MAIN BOARD板*2 更换FROM/SRAM卡
9 机器人载入选项软件时 *1 更换MAIN BOARD板 2 更换process I/O 板
10 初始化DI/DO时 *1 更换FROM/SRAM卡*2 更换MAIN BOARD板
更换MAIN BOARD和FROM/SRAM卡时机器中存储的用户程序及系统设置都会丢失，在更换MAIN BOARD和FROM/SRAM卡前一定要作好备份；另外在安装机器人系统软件前也要作好备份。
步骤 维修
11 SRAM准备完成 1 更换轴控制卡*2 更换MAIN BOARD板 3 更换伺服放大器
12 轴控制卡初始化完成 1 更换轴控制卡*2 更换MAIN BOARD板 3 更换伺服放大器
13 校对完成 1 更换轴控制卡*2 更换MAIN BOARD板 3 更换伺服放大器
14 机器人伺服系统得电 *1 更换MAIN BOARD板
15 执行程序时 *1 更换MAIN BOARD板2 更换process I/O 板
16 执行I/O操作时 *1 更换MAIN BOARD板
17 初始化完成 初始化正常结束
18 机器人正常 机器人正常时LED1、LED2会不停闪烁
更换MAIN BOARD和FROM/SRAM卡时机器中存储的用户程序及系统设置都会丢失，在更换MAIN BOARD和FROM/SRAM卡前一定要作好备份；另外在安装机器人系统软件前也要作好备份。
7段码数字故障描叙及应对措施故障：CPU卡上的RAM奇偶校验出错措施1：更换CPU卡措施2：更换MAIN BOARD板
故障：FROM/SRAM卡上的RAM奇偶校验出错措施1：更换FROM/SRAM卡措施2：更换MAIN BOARD板
故障：通信总线出错措施1：更换MAIN BOARD板
故障：控制器通信时DRAM奇偶校验出错措施1：更换MAIN BOARD板
故障：控制器与PANEL BOARD板间通信出错措施1：查看MAIN BOARD与PANEL BOARD间连接电缆，如损坏就更换该通信电缆措施2：更换MAIN BOARD板措施3：更换PANEL BOARD
故障：伺服报警措施1：更换伺服控制卡措施2：更换MAIN BOARD板
故障：系统紧急停止报警措施1：更换伺服控制卡措施2：更换CPU卡措施3：更换MAIN BOARD板
故障：系统出错措施1：更换伺服控制卡措施2：更换CPU卡措施3：更换MAIN BOARD板
更换MAIN BOARD和FROM/SRAM卡时机器中存储的用户程序及系统设置都会丢失，在更换MAIN BOARD和FROM/SRAM卡前一定要作好备份；另外在安装机器人系统软件前也要作好备份。
2.2 PSU LED指示
故障描叙及应对措施
故障：ALM LED (red)亮PSU报警措施1：查看PSU上的F4（+24V）保险丝，毁坏则更换措施2：检查PSU上的+5V、+15V、+24V电压和与其连接的相关电缆、设备，如有毁坏则更换措施3：更换PSU
故障：PIL LED (Green)不亮，PSU的200V电源没有措施1：检查PSU上的F1保险丝，毁坏则更换措施2：更换PSU

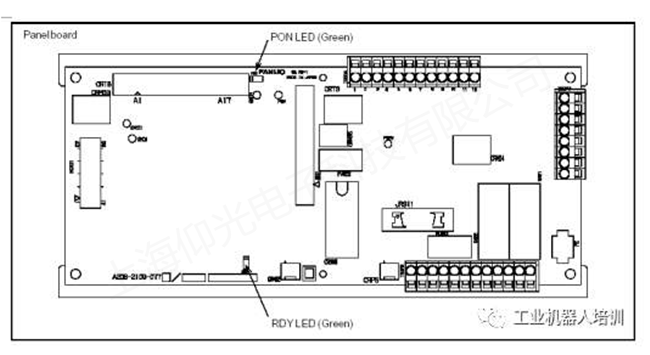

2.3 PANEL BOARD板上LED指示
LED 故障及应对措施
RDY
故障：该LED（GREEN）不亮即PANEL BOARD板与MAIN BOARD板间通信中断
措施1：检查MAIN BOARD板与PANEL BOARD板间的通信电缆，毁坏则更换
措施2：更换MAIN BOARD板
措施3：更换PANEL BOARD板
PON 故障：该LED不亮即PANEL BOARD板上+24V电压转+5V电压失败措施1：检查CRM63接头，+24V输入电源措施2：更换PANEL BOARD
2.4 PROCESS I/O板上的LED指示
LED 故障及应对措施
Process I/O CA/CB/DA 故障：MAIN BOARD与PROCESS I/O板间通信错误措施1：更换I/O板措施2：更换MAIN BOARD措施3：更换I/O通信电缆
Process I/O CA/CB/DA 故障：I/O板保险丝毁坏措施1：更换保险丝措施2：检查外设电缆措施3：更换I/O板

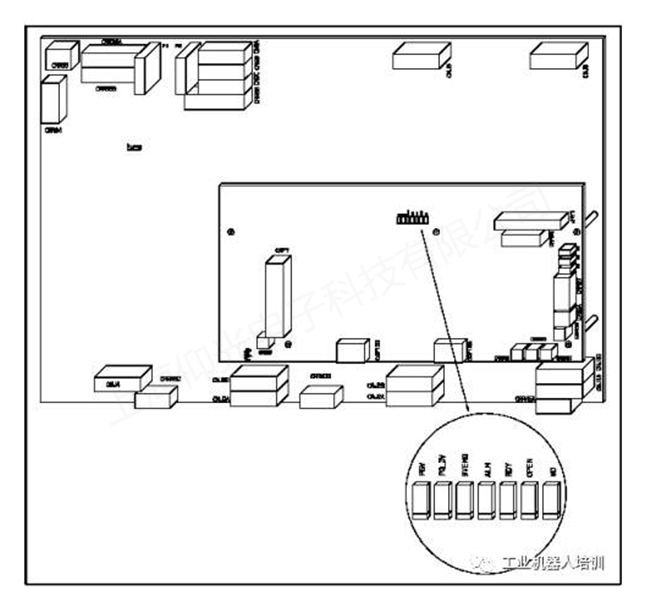

2.5 伺服放大器上LED指示
LED 颜色 说明
P5V Green 亮：伺服放大器+5V电源正常灭：1；检查机器人RP1连接电缆 2；更换伺服放大器
P3.3V Green 亮：伺服放大器+3.3V电源正常灭：更换伺服放大器
SVEMG Red 亮：机器人有紧急停止信号输入（没有紧急停止信号输入则更换）灭：机器人正常（有紧急停止信号则更换伺服放大器）
ALM Red 亮：伺服放大器故障报警
RDY Green 亮：伺服放大器准备完成可以驱动马达灭：马达可以运转则更换伺服放大器
OPEN Green 亮：伺服放大器与MAIN BOARD板间通信正常灭：1；检查伺服放大器与MAIN BOARD间通信电缆连接 2；更换伺服控制卡 3；更换伺服放大器
WD Red 亮：1；更换伺服放大器 2；更换伺服控制卡 3；更换CPU卡 4；更换MAIN BOARD
