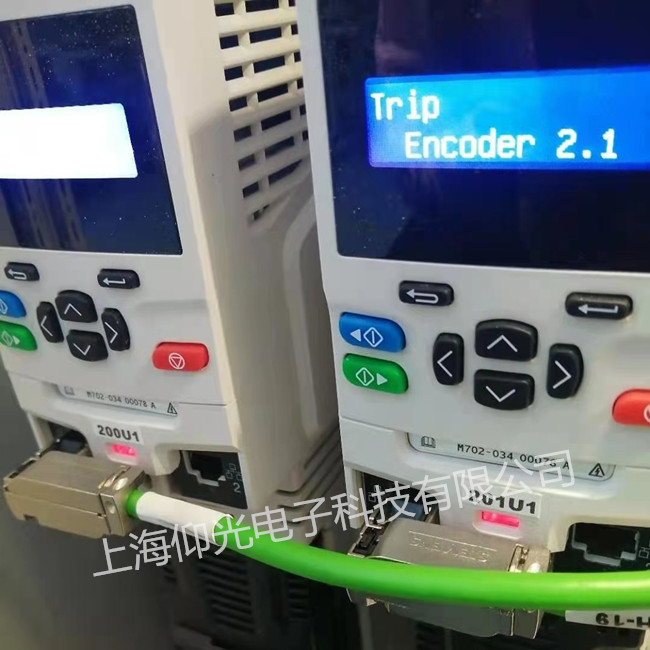

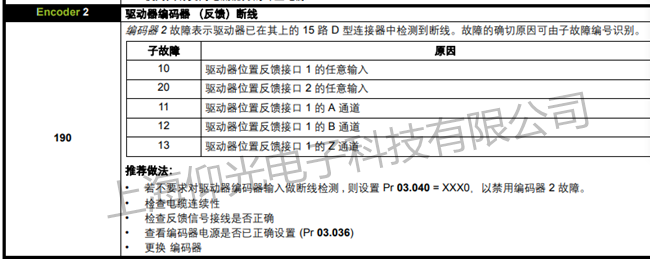

艾默生变频器报警显示Encoder 2是编码器线问题，决绝方法：排查编码器线如下图：
艾默生变频器常见故障维修方法：
1、电流检测故障（如报 E019，E001）：
1 控制板 Q1（15050026）坏。
2.7840 坏：在变频器通电时，用直流档，黑接 5 脚，红分别接 6，7，8
脚，值为 2.5，2.5，5 为正常，否则 7840 坏。
3.小板坏：在变频器通电时，用直流档，黑接 7840 的 5 脚，红分别接小 板的脚从左到右应为 2.5，2.5，2.5，3.41.5，0，1.6。
如值不对，小板坏：此时可更换小板坏中的三个小 IC（39030024LMV39 3），如还不好，更换小板。
2、显示 POFF：
驱动板上电 POFF，测 CVD 电压正常应为 2.6－2.7，如测得 1.9，可能 R51， R52，C36，C37，排线中的某一个坏，其中的电解电容坏的最多。只在带电机 运行时报 POFF，驱动板变压器也有可能坏。
3、缓冲电阻坏：
缓冲电阻和滤波大电容是成对的。如果其一坏，另一个很可能也坏。缓冲电阻坏 也有可能是继电器不吸合（继电器坏或控制板坏，或与二者相连的电路上元件坏） 引起。单相输入（220V）的变频器，特别要注意：如果无显示或炸机，很可能 是用户接入了三相电（380V）引起的（可察控制板的故障记录：母线电压是否 由 310 变为了 540）。此时不断 IPM 的整流桥已坏，滤波大电容也坏（或炸裂 或顶面凸起变硬）。如果只更换 IPM 后就上电，会听到“啪，啪”的响声（电容 内的声音），应立即掉电，否则 IPM 的整流桥又会坏。发现一个大电容坏，最 好都换新的。因电容是易坏易老化的器件。
4、显示不稳：
先有显示，然后没有，风扇停下，电压只有 12，此种现象一般是 U1 厚膜坏。 报故障 E015：通电指示灯亮，键盘不亮，拨了风扇就好--风扇短路。
输出不平衡：
如测IPM和光耦，电阻都是好的，一般是光耦的性能变差了，对应更换即好。当然，控制板，IPM也有坏的。判断IPM是上桥坏还是下桥坏，可用如下方法判断：上电并按运行，直流档红接“十”，黑分别接U V W，正常都应为210V，如其中一相为0，下桥坏。直流档黑接“－”，红分别接U V W，正常都应210V,如其中一相为0，上桥坏。
风扇无力，转速慢：
EV1000的D6击穿。上电报8888：FECDF21U1板U8坏，有细小裂缝。EV1000如01180128，带载停机报8888:变压器电感量变差或PC9原副边绝缘不够。
9、按运行报8888：驱动光耦短路。
10、 EV1000大体积：原故障是炸机，修好后运行无输出或E019,常坏的是U9。无输出有时Q2也坏。
11、EV1000小体积：原故障是炸机，修好后运行无输出，常是R13坏。故修炸机时，要养成习贯量一下R13是不是10欧。
12、TD3000上电显示POFF:
1、驱动板CVD电压在2.5V~2.8V是否正常？
2、驱动板IU、IV、IW电压是否正常？（电流检测电路）
3、控制板VREF基准电压是否正常？检查T1和2.5V的稳压管U24。
以上都正常的话，请重新烧写两个DSP程序。请注意擦除后要下电几秒再上电写入程序。否则，DSP坏。
整机修好上电显示正常后，要经过以下步骤才按运行，可减少炸机的可能性。
直流档红接“十”，黑分别接U V W： TD900,TD3200单相的都应为310v,TD900三相的都应为540v。 TD1000,TD3000,EV1000,EV2000都应为5-10V.
如不对，不能按运行，否则十有八九会炸机。此时应停机更换对应的光耦和二极管，再重复以上过程，直至电压对了才按运行。
