HEIDENHAIN海德汉维修故障处理方法检查，根据中频部分的电气图，样对中频启动贿赂部分进行分步测试，当加工程序执行到M72时，PLC输出信号A1.6变为1，中频控制部分接收到这个信号后，A7板为K3微型继电器首先得电，其常开闭合，当检查到这个部分时，发现继电器线圈两端虽然有电压，但触点却没有闭合，显然是继电器出现了问题。故障处理：许多直流调速器的故障只要查到原因，处理起来都比较容易，因是微型继电器出现问题，导致6RA28和6RA70直流调速器出现问题，这种问题也比较常见。更换新的继电器后，故障消除，
海德汉系统常见故障维修排查法：
一、电源引起的故障
1.系统上电后，系统没有反应，电源不能接通
1）外部电源没有提供，缺相或外部形成了短路
2）电源的保护装置跳闸形成了电源开路
3）PLC的地址错误或者互锁装置使电源不能正常接通
4）系统上电按钮接触不良或脱落
5）元气件的损坏引起的故障
（熔断器熔断、浪涌吸收器的短路等）
2.电源模块故障分析
1）整流桥损坏引起电源短路
2）续流二极管损坏引起的短路
3）电源模块外部电源短路
4）滤波电容损坏引起的故障
5）供电电源功率不足使电源模块不能正常工作
3.强电部分接通后，马上跳闸
1）机床设计时选择的空气开关容量过小，或空气开关的电流选择拨码开关选择了一个较小的电流；
2）机床上使用了较大功率的变频器或伺服驱动，并且在变频器或伺服驱动的电源进线前没有使用隔离变压器或电感器，变频器或伺服驱动在上强电时电流有较大的波动，超过了空气开关的限定电流，引起跳闸。
事例1：
故障现象： 一台进口卧式加工中心，开机时屏幕一片黑，操作面板上的NC电源开关已按下，红、绿灯都亮，查看电柜中开关和主要部分无异常，关机后重开，故障一样。
故障分析：经查，确定其电源部分无故障，各处电压都正常，仔细检查发现数控系统有多处损坏，在更换了显示器，显示控制板后屏幕出现了显示，使机床能进入其它的故障维修。
事例2：
故障现象：一立式加工中心，开机后屏幕无显示。
故障分析：该加工中心使用进口数控系统，造成屏幕无显示的原因有很多，经对故障进行了检查，后确认系统提供的外部电源是正确的，但主板上的电压不正常，时有时无，可以确认是因主板故障造成，因此进行了更换，更换主板后系统有显示，由于主板更换后参数需要重新设置，按系统参数设置步骤，对照机床附带的参数表进行了设置调整后机床正常。屏幕上无显示的故障原因很多，首先必须找出原因排除,如还有其他故障，根据机床的报警和其他故障信息作出处。

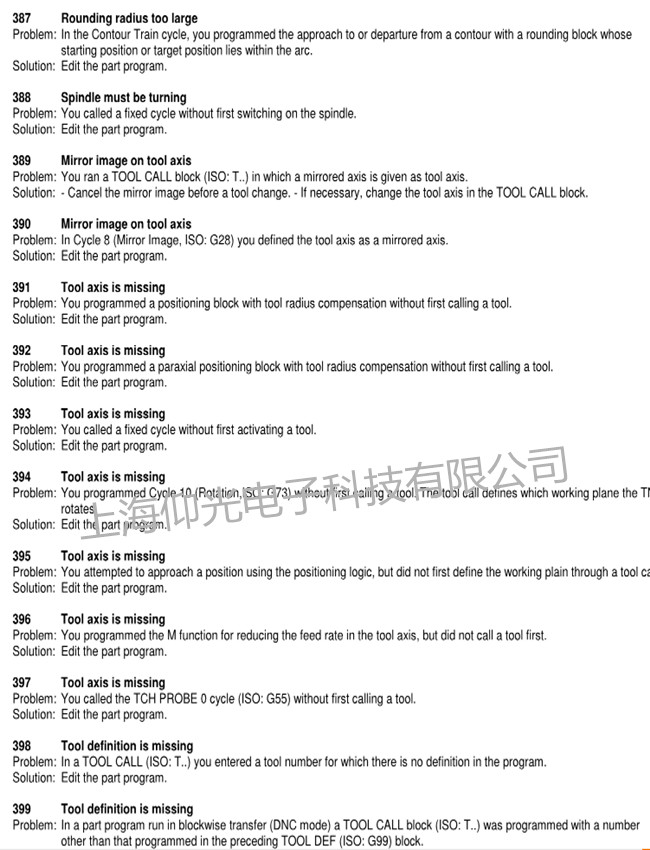

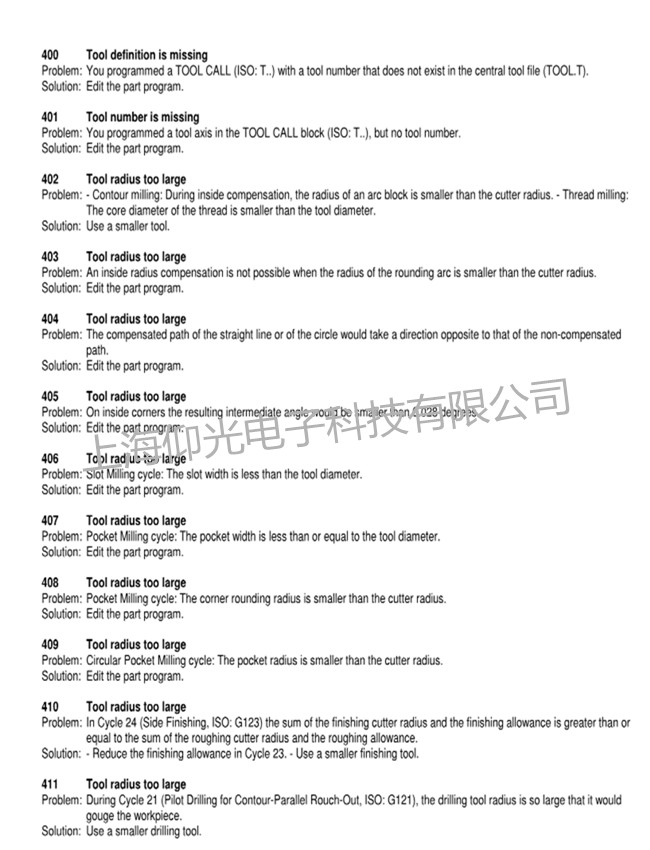

海德汉heidenhain530维修报警说明如下图：
