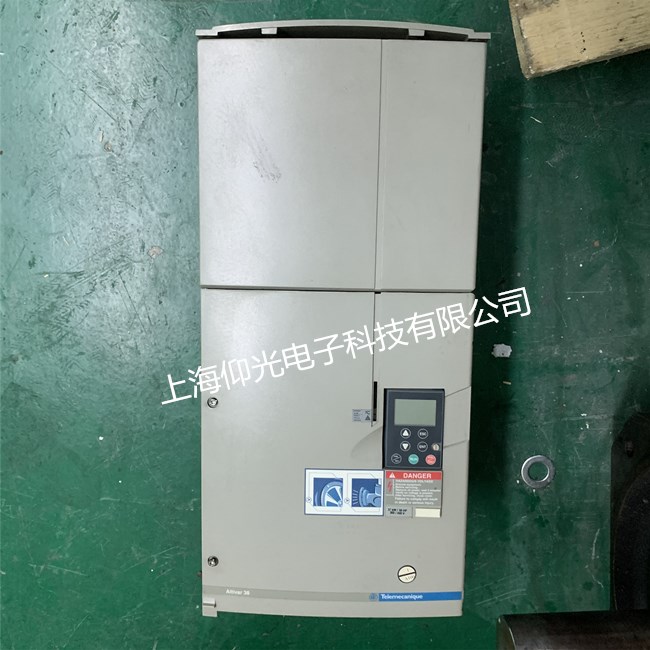

施耐德变频器维修过程中常见故障及解决方法
(1) OC报警
键盘面板液晶显示：加减速恒速时过流。
短时间大电流，电流检测电路一般从动板OC警报是一个问题，模块也可能会受到影响冲击(破坏)，也可以继续一个复位后发生，原因基本上以下几种情况：马达电缆太长，电缆选择结果输出阈值泄漏电流或输出电缆连接器和电缆是松散的，电弧放电引起的负载电流增加时效果的损害。
小容量(7.5G11以下)的24V风扇电源在短路时也会导致OC3报警。此时，主板上的24V风扇电源会损坏，主板的其他功能正常。如果"1,OC2"报警并不能在"OC3"报警的显示上复位或通电，则主板可能有问题;如果"OC3"报警一旦按下运行键，就会断开驱动板。
(2) OLU报警
键盘面板LCD显示：变频器过载。
当G/P9系列变频器出现此报警时，可通过三种方法解决：一是修改“扭矩增大”、“加减速时间”、“节能运行”等参数设置;二是用卡式表测量变频器输出是否真的过大;三是用示波器观察主板左上角检测点的输出，判断主板是否损坏。字符串1
(3) OU1报警
键盘面板液晶显示：加速过电压。
当普通变频器出现“OU”报警时，首先要考虑电缆是否太长，绝缘是否老化，直流中间环节的电解电容是否受损，以及电动机的在线自整定是否可考虑大惯性负载。此外，在启动时，用万用表测量中间直流环节电压。如果测量仪器的显示电压与操作面板LCD的显示电压不同，则主板的检测电路将出现故障，需要更换主板。当直流母线电压大于780 VDC时，变换器发出OU报警;低于350 VDC时，变换器发出欠压LU报警。
(4) LU报警
键盘面板LCD显示：下电压。
如果设备经常出现“lu欠压”报警，可以考虑对变频器参数进行初始化(h03设为1确认)，然后增加变频器的载频(参数f26)。如果e9设备的lu欠压警报未能重置，则(电源)驱动板存在问题。
(5) EF报警
键盘面板液晶显示器：接地短路故障。
G/P9系列变频器在发生此报警时可能是主板或霍尔元件故障。
(6) Er1报警
键盘面板LCD显示：存储器异常。
关于G/P9系列变频器“ER1不复位”故障的排除：取出前CD短路芯片，通电，按住复位键关机，直到LED电源指示灯熄灭后松开，再通电，看“ER1不复位”故障是否消除。如果用这种方法不能删除，说明内部代码已经丢失，只能更换主板。
(7) Er7报警
键盘面板液晶显示器：自调差。
在G/P11系列变频器中出现此故障报警时，通常充电电阻损坏(小容量变频器)。此外，检查内部接触器是否吸收(上述大容量变频器，30G11，并在转换器进行输出时报警)，接触器的辅助触点是否处于良好的接触状态;如果内部接触器不吸收，则首先检查驱动板上的1A安全管是否损坏。驱动板也可能有问题-检查发送到主板的两个核心信号是否正常。
(8) Er2报警
键盘面板LCD显示：通信异常面板。
(9)oh1过热报警
键盘面板液晶显示：散热器过热。
OH1和OH3实质相同的信号，随机测试的CPU，OH1(检测基部)和OH3(主板检测部)，其与所述模拟信号系列，然后送到CPU，随机分组失败任一项的方法，其中所述CPU 。事件“OH1”报警，首先检查环境温度过高时，冷却风扇工作是否正常，接着通过检查堵塞翅片(纺织和其中这种报警发生食品加工)。
在恒压供水和模拟量定时情况下，使用800Ω电位器时容易发生此故障;给定的电位器容量不能太小，不能小于1KΩ;电位器的活动端接错时也会发生此报警。如果大容量变频器(30G11以上)的220伏风机不转，肯定会出现过热报警。此时，检查电源板上的保险丝FUS2(600V，2A)是否损坏。
当有“oh3”报警时，驱动板上的小电容一般会因为过热而失效，而失效的结果(症状)则是逆变器不平衡的三相输出。因此，当逆变器出现“oh1”或“oh3”时，可以先检查逆变器的三相输出是否平衡。
对于OH过热报警，也存在主板或电子温度计失效的可能性。G/P11系列变频器电子温度计是模拟信号，G/P9系列变频器电子温度计是开关信号。
