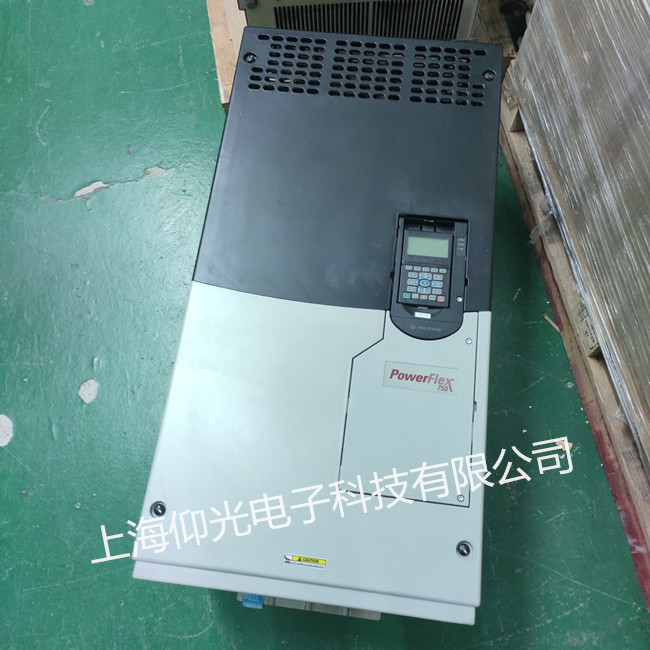

今天这台ab700h 20c460a就是vacon代工的，故障现象是这样：上电正常自检通过，五分钟后跳故障f10，子代码273，刚开机的时候可以复位，但随着时间延长，故障无法复位。往后查询故障记录，子代码2068和273交替出现。Ab700h大功率变频器采用光纤驱动，隔离的方式驱动功率级，不同的功率组件采用并联驱动。（这点人家abb就高明一些，直接两条光纤+一根电源线，即简化了电路，性能还出奇的稳定）。
b700h大功率的变频器，采用了内置霍尔的设计（霍尔封装在模块里面），驱动板和功率模块采用全压接式设计。这样的好处是，更换模块时可以不用动烙铁，就可以模块和驱动板轻易的分离出来。但我想说的是，如果模块坏了，驱动板真的能幸免么？？内置式霍尔传感器，要做个电流动态测试，难度可想而知。
分析归分析，维修不动烙铁是修不好东西的，我的宗旨是没判断出故障点，坚决不动烙铁。既然没看出毛病，那就先分析一下驱动板和检测电路，一个下午过去了，故障毫无进展，只测绘出了一些单元电路图，让我收获颇丰。经过分析我发现，ab700h系列的变频器，可以再不加功率电压的前提下做静态测试的。也就是说，不加交流点，母线电容上就没有直流电压，这样完全不影响整机做故障模拟测试。
AB变频器维修常见故障如下：
电源异常影响及处理
由于电源线路长期暴露在室外，经常要经受风、雨、雪、霜的侵袭，导致线路老化，在供电时出现缺相、低电压、停电等现象，变动的电压波容易对变频器产生影响，导致非正常运行，影响其性能，久而久之，必定会出现故障。
预防措施：在电源安装时，尽量将变电器的电源与其他电器分开，避免功率过高时，无法满足变频器正常所需电压。对于要求在停电后仍能运行稍许时间的设备，失压回复后，可通过测速电机测速来防止在加速中的过电流，最低限度降低对变频器的损害。而对于要求停电后长时间连续工作的设备，在安装时应加装自动切换不停电装置，如采用二极管输入变频器。但在停电运行的情况下，整流器中常会出现过大电流，长期如此运转，将影响变频器的寿命和性能，应及早进行检查。
变频器维修品牌：
西门子变频器常见故障代码报F0001过流 报F0002过压 报F0003欠压 报F0004过温 报F0005过热 报F0011电机过热 报F0012 报F0015 报0020 报F0021 报F0022 报F0023 报F0024 报F0030 报F0035 报F0040 报F0041等故障代码维修西门子变频器、伺服器维修：MM420、MM430、MM440、MMV、MDV、ECO、6SE31 、6SE70、6SE71等系列AB变频器维修： 160、1305、1336、1397等系列
安川变频器维修：606PC3 V7 PC5 G3 G5/P5 656DC3 676GL5 VS-676VGL F7 G7等系列
富士变频器维修： G11S、P11S、C11S、E11S、G9S、P9S、C9S、E9S、G7S、P7S、K7S、VG3.VG5.等系列
东元变频器维修： 7200GA、7200PA 7200MA 7300CX 7200GA等系列
东芝变频器维修： VF-G3 VF-H3 VF-E3VF-A5A5P VF-A7 VF-S7 VF-S9 等系列
松下变频器维修： DV551 DV700T DV707T DV707H MID MIX MIS等系列
日立变频器维修： L50 L100 SJ100 L300P J300 SJ300等系列
丹佛斯变频器维修：VLT5000、VLT6000、VLT7000、VLT2800、VLT2900、FC301、FC302、FC312、FC51等系列
欧陆直流调速器、 590C、590P、590C、590P、591C、591P、512C、514C、690 等系列
三菱变频器维修： A500、F500、S500、E500、A700、F700、FR-V200、A140、A240、A024、A044等系列
ABB变频器维修：ACS100、ACS140、ACS400、ACS500、ACS501、ACS600、ACS800、ACS1000等系列
施耐德变频器、软启动器维修：ATV08、ATV28、ATV31、ATV38、ATV46、ATV58、ATV66、ATV68、ATV16等系列
