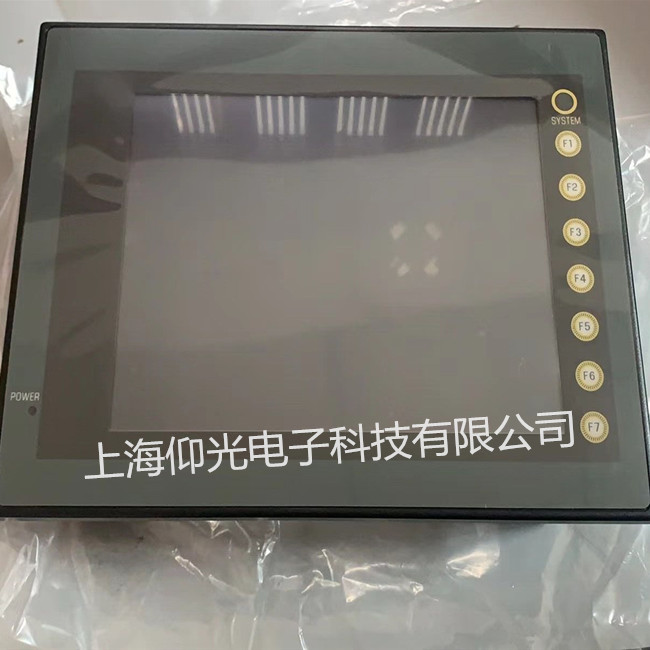

富士触摸屏维修：液晶屏故障现象：花屏，白屏，暗屏，图像淡 ，竖条，彩色失真，偏色，网纹干扰，彩色反相，字符虚或拖尾，亮线、亮带或者是暗线等。
富士触摸屏常见故障维修：
逻辑板坏的典型故障
逻辑板坏的典型故障：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这很重要）。上屏电压一般是5V或12V，看屏型号而定。再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右）。只要格式和上屏电压一样都可以代换。
从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，（4对/单6位；5对/单8位；8对/双6位；10对/双8位）。
现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成。逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（这很重要）。字符是从最后一级CPU电路插入进去的。逻辑板的花屏与屏产生的花屏的区别：逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。
一)花屏
1)花屏故障现象总述：屏幕有图像，但图像上覆盖有点状、片状、马赛克等干扰。
对应维修思路方向：检查信号源，逻辑板，LVDS信号，主板，屏参，液晶屏。
2)花屏故障现象：用户菜单正常，只是图像出现花屏现象。
对应维修思路：检查主板及scaler处理芯片电路,补焊芯片。
3)花屏故障现象：不定时花屏，花屏中间图像夹杂很多细小的彩点。
对应维修思路：LVDS插线接触不良。
4)花屏故障现象：反复上电后，花的条纹、色彩有变化。
对应维修思路：检查逻辑板
5)花屏故障现象：反复上电后，花的条纹、色彩无变化。
对应维修思路：屏本身坏机会大。
6)花屏故障现象：图像有干扰，字符上也有干扰。
对应维修思路：逻辑板、屏信号连线、数字板信号输出电路。
7)花屏故障现象：字符正常，图像有块状、点状干扰。YPbPr输入信号，没有干 扰。再从AV端口输入，图像出现干扰。
对应维修思路：帧存储器假焊，图像增强处理IC控制信号线断。
8)花屏故障现象：图像全部是花点状，细碎花屏，字符是正常的。
对应维修思路：故障在视频解码器电路。因为，图像增强处理电路产生的故障 是块状的，不是细碎的。
9)花屏故障现象：图像上有扭曲状或者网纹干扰。AV试机一切正常。
对应维修思路：中放、高放电路。
