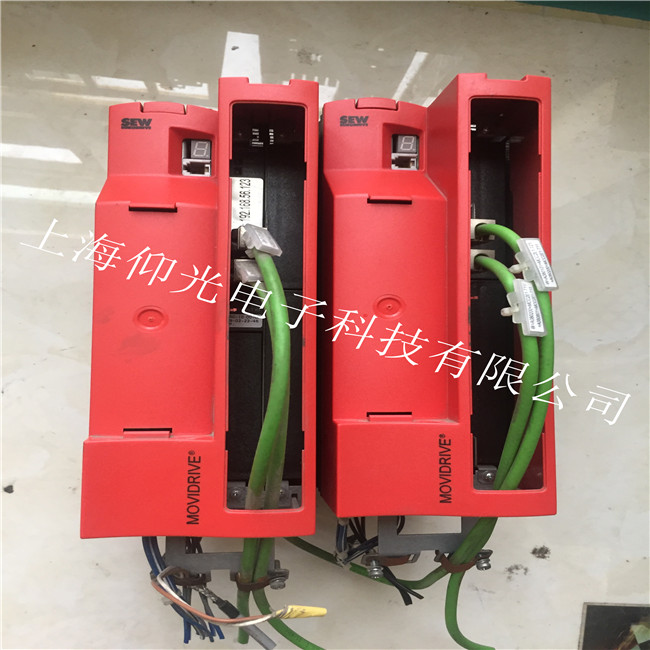

SEW伺服放大器 MDX60A0450-503-4-00保险丝烧断维修


一、检查放大器管子是否短路

从插座上取下插头，取下盖子，然后从所有管子上取下顶部的白色阳极接头。请勿让白色陶瓷板帽接触任何东西。小心地将它们放在玻璃管上。装回保险丝和盖子，插入伺服放大器，然后打开电源。如果在断开管板盖的情况下打开伺服放大器电源，则表明电子管短路。

您可以检查管板上是否有银色区域（过热迹象），或一次重新连接管，直到再次出现问题以找到损坏的管。切勿在拆下盖子的情况下将放大器连接到电源线。如果保险丝继续烧断，请移除去往高压整流器和/或过滤器盖中央

（在倍压器中）的两条变压器高压次级引线（通常为红色引线）。如果保险丝烧断停止，请重新连接一根导线并进行测试。如果仅连接一根HV引线就烧断保险丝，则表明变压器短路。如果在断开两个引线的情况下保险丝仍未停止，则放大器可能出现电路问题或变压器损坏。

可以是一个。如果在连接一根HV引线的情况下停止熔丝熔断，则整流器可能损坏，滤波器帽短路或可能出现其他一些HV电路问题
 二、检测伺服放大器弱电子管，ALC或调整不当导致保险丝烧
 正常的SEW伺服放大器功率增益约为输入功率的12倍。如果伺服放大器功率为40瓦，则AL811H应向天线产生400-500瓦，板电流为600-700 mA。弱电子管通常还会在所有或大多数频段上导致高输入SWR。正确调整到接近全功率输出时，电网电流通常应为板电流的1/3。

确保您的RF输出仪表良好（请参阅调谐补充表）在伺服放大器关闭的情况下，通过仪表检查无线电功率是否损坏，而导致保险丝烧断。使用高功率计，收音机的功率应为100瓦。

SEW伺服放大器保险丝烧断维修针对伺服放大器保险丝烧断故障分析维修，大家也对其原理有了一定的了解。但不建议没有电工基础的人来维修，维修一些内部线路的时候，有一定的风险，稍有不甚就会触电。所以如果自己不能维修，还是找专业的维修

故障代码

故障名称

已发变频器故障原因

01
过电流1.输出电路短路；2.电机过大；
3.控制器输出侧故障；

03

接地故障

1.外电路接地；2.在控制器内；
3.在电机内；

07

制动斩波器故障

1.再生功率过大；2.制动电阻电路故障；
3.制动电阻选型过大；4.制动斩波器故障；

08

速度监控故障

1.因为机械过载或电源相故障 （VFC开环控制）；2.编码器连接错误或相序错误；

09

初始化故障

1.控制器初始化没有设定或错误

10

IPOS-故障

1.IPOS程序中不正确的指令；
2.不正确的调用；

11

控制器过热

控制器过热

12

旋转变压器14位

14位计数器溢出

13

控制信号源故障

1.控制信号源无定义；2.控制信号源错误定义；

14

编码器故障

1.编码器接线错误或屏蔽连接错误
2.编码器故障

15

内部24V电源

无内部24V电源

17---24

系统故障

控制器电器元件受到外部干扰

25

EEPROM故障

控制器内EEPROM故障

26

外部故障

出现外部故障信号，二进制输入
（定义为外部故障）被激活

27

限位开关失灵

1.限位开关电缆；
2.限位开关安装方向错误；

28

总线通讯
中断

主机和从机之间在规定的时间内
无数据交换

30

紧急时间溢出

1.控制器过载；
2.紧急停机斜率过小；
