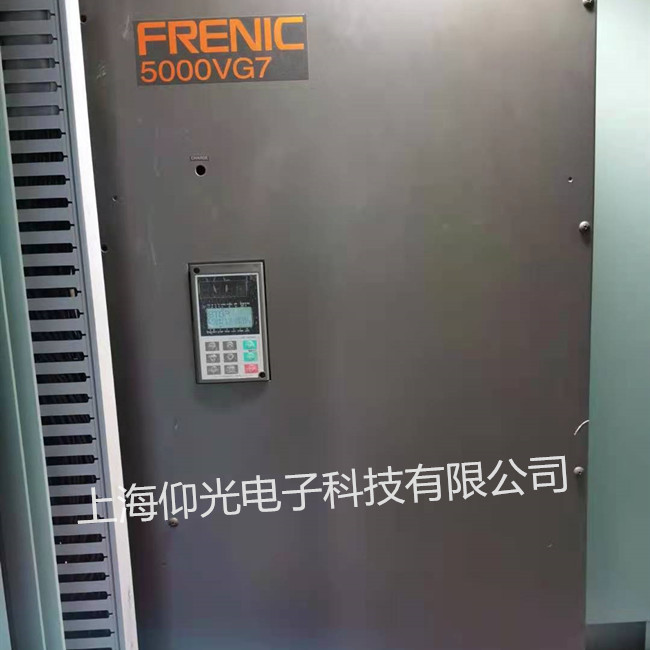

富士变大功率频器维修常见报警代码：
（1） EF报警
键盘面板LCD显示:对地短路故障。
G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。
(2) Er1报警
键盘面板LCD显示:存贮器异常。
关于G/P9系列变频器“ER1不复位”故障的处理:去掉FWD—CD短路片，上电、一直按住RESET键下电，知道LED电源指示灯熄灭再松手;然后再重新上电，看看“ER1不复位”故障是否解除，若通过这种方法也不能解除，则说明内部码已丢失，只能换主板了。
(3) Er7报警
键盘面板LCD显示:自整定不良。
G/P11系列变频器出现此故障报警时，一般是充电电阻损坏(小容量变频器)。另外就是检查内部接触器是否吸合(大容量变频器，30G11以上;且当变频器带载输出时才会报警)、接触器的辅助触点是否接触良好;若内部接触器不吸合可首先检查驱动板上的1A保险管是否损坏。也可能是驱动板出了问题—可检查送给主板的两芯信号是否正常。
(4) Er2报警
键盘面板LCD显示:面板通信异常。
11kW以上的变频器当24V风扇电源短路时会出现此报警(主板问题)。对于E9系列机器，一般是显示面板的DTG元件损坏，该元件损坏时会连带造成主板损坏，表现为更换显示面板后上电运行时立即OC报警。而对于G/P9机器一上电就显示“ER2”报警，则是驱动板上的电容失效了。
空载(或轻载)跳 OC 按理在空载(或轻载)时，电流是不大的，不应跳 OC，但实际发生过这样的现象，原因往往是补偿电压过高，起动转矩过大，使励磁饱和严重，致使励磁电流畸变严重，造成尖峰电流过大而跳闸OC，适当减小或恢复出厂值或置于0位。起动时在低频≤20Hz 时跳OC 原因是由于过补偿，起动转矩大，起动时间短，保护值过小(包括过流值及失速过流值)， 减小基底频率就可。
起动困难，起动不了一般的设备，转动惯量GD2过大，阻转矩过大，又重载起动，大型风机、水泵等常发生类似情况，解决方法：①减小基底频率；②适当提高起始频率；③适当提高起动转矩；④减小载波频率值 2.5～4kHz，增大有效转矩值；⑤减小起动时间；⑥提高保护值；⑦使负载由带载起动转化为空载或轻载，即对风机可关小进口阀门。
使用变频器后电动机温升提高，振动加大，噪声增高我公司载波频率设定值是2.5kHz， 比通常的都低，目的是从使用安全着眼，但较普遍反映存在上述三点问题，通过增高载波频率值后，问题就解决了。
富士变频器输出不平衡
输出不平衡一般表现为马达抖动，转速不稳，主要原因:模块坏，驱动电路坏，电抗器坏等。
一台富士 G9S 11KW变频器，输出电压相差100V左右。
打开机器初步在线检查逆变模块(6MBI50N-120)没发现问题，测量6路驱动电路也没发现故障，将其模块拆下测量发现有一路上桥大功率晶体管不能正常导通和关闭，该模块已经损坏，经确认驱动电路无故障后更换新品后一切正常
富士变频器过载
过载也是变频器跳动比较频繁的故障之一，平时看到过载现象我们其实首先应该分析一下到底是马达过载还是变频器自身过载,一般来讲马达由于过载能力较强,只要变频器参数表的电机参数设置得当,一般不大会出现马达过载.而变频器本身由于过载能力较差很容易出现过载报警.我们可以检测变频器输出电压
富士变频器开关电源损坏
这是众多变频器最常见的故障，通常是由于开关电源的负载发生短路造成的，丹佛斯变频器采用了新型脉宽集成控制器UC2844来调整开关电源的输出，同时UC2844还带有电流检测，电压反馈等功能，当发生无显示，控制端子无电压，DC12V,24V风扇不运转等现象时我们首先应该考虑是否开关电源损坏了
