发那科伺服驱动器报警故障维修
一 、SPM显示A，A0或A1报警 控制板检测到ROM或RAM或CPU故障，不能进行正常工作。
1．检查控制板（将SPM外壳拆下，即可拆下控制板）上的ROM芯片是否没有插好，或没有ROM，重新插好或购买更换。
2．检查控制板的左上角两个大集成芯片的管脚是否有腐蚀，因为PSM的冷却风扇正对此芯片，热空气经过后冷却成水汽，使大片子的管脚被腐蚀有锈，购买新的控制板更换。
二、SPM显示01 （ALM红灯点亮）。电机过热报警
1． 关机等候一段时间后，看是否还有报警，如果报警消失，则可能机械负载太大，检查主轴机械负载或切削量是否过大。
2． 检查SPM的JY2插座上的连接器是否没有或没有插好。
3． 用万用表检查电机过热保护开关之间的电阻应为短路。如果开路，更换热控开关。
三、SPM显示02 （ALM红灯点亮）主轴电机的速度与指令速度相差较大。 1． 不启动主轴，用手盘主轴使主轴电机快速转动起来，估计电机的实际速度是多少，让另外一人观察系统的主轴监视画面上的电机速度显示值，看是否基本一致，一般情况有100-200转/分，如果只有1-2转或10转以下，则是电机速度传感器或速度反馈回路故障，拆下主轴电机的速度传感器（在电机后部，拆下风扇和风扇下面的盖，即可看见一块小的印刷板带一个白色的圆形传感头），如果传感头上有磨损，则坏了，应更换（FANUC有售，根据电机型号可查到传感器的型号，如：电机型号最后四位为B100，则传感器的型号为A860-0854-V320），注意调整传感器与测速齿轮之间的间隙，应为0.1-0.15之间，可用10元人民币置与其间很灵活，对折后置于其间很紧即可。
2． 如果速度显示正常，则查电机或动力线是否正常，动力线可用万用表或兆欧表测量出。
3． 电机动力线相序是否接错。如果不对，在启动时主轴来回转几下后出此报警。可将U，V对调。
4． 如果有条件（即车间里有相同的交流主轴单元），可互换控制板或整套单元，但必须测量晶体管模块没有短路，否则会将另一控制板烧坏。这样会很快判断出是单元或控制板或电机故障。
四、SPM的LED上显示03 （ALM红灯点亮） 直流大保险烧断。 1．观察SPM上的直流侧红色指示灯是否点亮，如果没有点亮，则是直流短接片没有接好，如四个螺钉一定不能只上两个，并且要拧紧。或电源单元故障。
2．拆下主轴单元模块的外壳，用万用表测量直流大保险，如果不通，更换保险。但可能后面电路有短路造成烧保险，必须先解决引起短路烧保险的原因，才能通电测量后面的IGBT或IPM是否有短路，如果有，则更换，且需更换驱动模块和驱动电阻。
五、SPM的LED上显示04 （ALM红灯点亮）。 电源输入回路缺相。 1． 用万用表检查电源输入三相交流是否有缺相。
2． 将主轴模块送修。
六、SPM的LED上显示07 （ALM红灯点亮）。 主轴电机超速报警。 1． 如果一开机就有报警，则控制板的检测回路有故障，更换控制板。
2． 如果运行过程中出现该报警，关机重新开机，如果还是同样故障，更换主轴单元。
3． 如果重新开机后出别的报警，按别的报警解决方法解决。
七、SPM的LED上显示09 （ALM红灯点亮）。 主轴模块晶体管回路过载报警。 1． 观察是否和时间有关，如果是长时间开机后出现，而停机一段时间后再开无报警，则是电机负载太大，应检查机械负载或电机或切削量太大。
2． 用万用表测量控制底板的OH1、OH2之间应该是短路的，如果开路，检查单元上的热控开关是否坏了，如果是短路的，则控制底板断线或控制侧板与底板连接器接触不好，重新插好。或更换控制板。
八、SPM的LED上显示11（ALM红灯点亮）。 直流侧电源电压太高。PSM上会有01 AL 检查电源模块或三相输入电源线是否接触不好。
九、SPM的LED上显示12 （ALM红灯点亮）。 直流电源回路电流异常，或IPM模块异常报警。 1．观察是一给指令就报警，还是给指令后，转一下才报警，或高速报警。如果是后两者，检查主轴电机或动力线是否有短路或绝缘异常。
2．拆下IGBT或IPM模块，测量是否有短路的，如果有，更换。如果没有短路，再检查个PN节的导通压降是否正常，如果是IPM，即使用万用表测量各点都正常，也要更换。
3．更换IGBT后，要同时更换驱动模块（A20B-2902-0390），并且用万用表测量控制底板上的六组驱动电阻，每组两个，6.2欧和10k，如果烧断，更换。
十、 SPM的LED上显示13 （ALM红灯点亮）。 CPU内部数据存储出错，此报警很少出现。 更换SPM的控制侧板。
十一、 SPM的LED上显示19或20 （ALM红灯点亮）。 U相或V相电流检测器偏置过大，一般发生在一开机。 1． 如果有相同的两个主轴模块，可互换控制侧板，判断是控制侧板故障或控制底板故障。
2． 将SPM送修。
十二、 SPM的LED上显示24 （ALM红灯点亮）。 与系统的串行传输数据异常。 1． 如果是系统已关机，则是正常报警，再开机，报警会消失。
2． 如果重新开机后不能消失，则可能是连接电缆或光缆故障，或系统或控制侧板接口故障，更换相应的元件。
十三、SPM的LED上显示27 （ALM红灯点亮）。 编码器信号断线报警。 1． 检查编码器和是否异常，用示波器测量编码器的输出波形PA，*PA，PB，*PB，PZ，*PZ是否正常，如果有一路没有，更换编码器。
2． 用万用表测量反馈线是否有断线，如果有，更换编码器反馈线。
3． 更换SPM控制侧板。

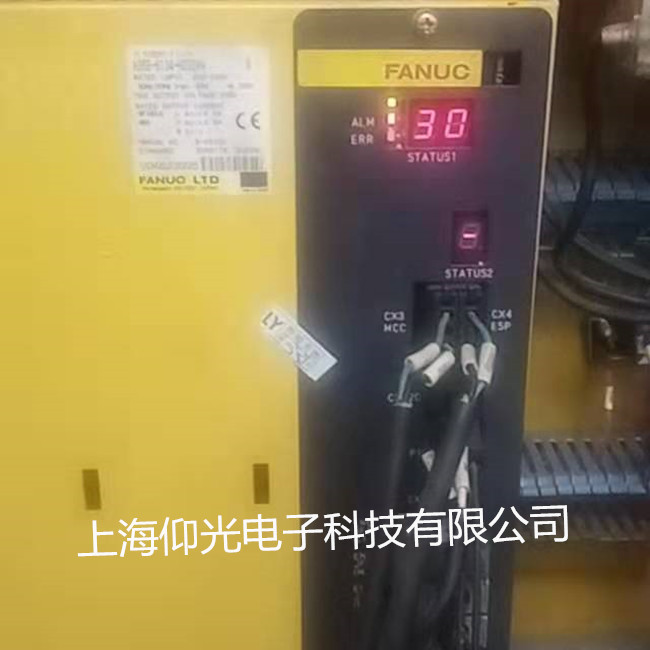

十四、SPM的LED上显示30 （ALM红灯点亮）。 IPM过电流（SPM5.5、SPM11），PSM过电流报警（01ALM）。 1．对于SPM5.5、SPM11（IPM结构，无驱动板），更换IPM模块。
2．对于PSM15-30，检查电源模块故障。
十五、SPM的LED上显示31 （ALM红灯点亮）。 主轴电机速度检测器异常或电机没有按给定的速度旋转。 1．如果一开机就有报警，则更换控制侧板。
2．不启动主轴，用手盘主轴使主轴电机快速转动，让另外一人观察系统的主轴监视画面上的电机速度显示值，看是否基本一致，一般情况有100-200转/分，如果只有1-2转或10转以下，则是电机速度传感器或速度反馈回路故障，更换速度传感器。
3．如果速度显示正常，则查电机或动力线是否正常，动力线可用万用表或兆欧表测量出。
4．电机动力线相序是否接错。如果不对，在启动时主轴来回转几下后出此报警。可将U，V对调。
5．检查动力线是否连接可靠，如果是高速或加速或加负载时才出报警，则可能是动力线接触不好或动力线太细，更换动力线。
6．如果有条件（即车间里有两相同的交流主轴模块），可互换控制板或整套单元。
十六、SPM的LED上显示32 （ALM红灯点亮）。 控制侧板的大片子内部的RAM异常。 更换控制侧板。
十七、SPM的LED上显示33 （ALM红灯点亮）。 直流侧放电回路异常。 1．检查电源模块是否有异常。2．控制侧板故障，更换。
十八、 SPM的LED上显示34 （ALM红灯点亮）。 参数设定错误报警。 1． 检查电机代码参数是否正确（0系统6633，16/18系统4133），如果正确，是否在修改上述电机代码后没有初始化（6519#7/4019#7改为1，关机再开），正确设定并执行初始化。
2． 更换控制侧板。
十九、 SPM的LED上显示51 （ALM红灯点亮）。 直流侧低电压报警。 1． 检查电源模块上是否有04 （ALM），如果有，检查PSM故障。
2． 如果PSM上没有报警，则检查报警回路（控制底板或控制侧板）是否异常。
二十、SPM的LED上显示56 （ALM红灯点亮）。 内部风扇异常。 1． 观察风扇是否转，或是否有风，如果不转或风力很小，拆下观察是否扇叶上较脏，用汽油或酒精清洗。
2． 如果清洗后装上还有报警，更换风扇。
3． 检查风扇的插座电源24V是否正常。红线+24V，黑线0V，黄线报警线，拔下有5V，如果电压不对，更换控制板。
二十一、SPM的LED上显示62 （ALM红灯点亮）。 电机速度指令溢出报警。 1． 检查速度指令是否太大，超出允许值，修改加工程序。
2． 更换控制侧板。
二十二、SPM的LED上显示66 （ALM红灯点亮）。 各放大器间通讯异常报警。 1．检查SPM，PSM，SVM之间的连接线是否有错误。
2．更换控制侧板。
二十三、SPM的LED上显示73 （ALM红灯点亮）。 速度检测信号幅值不够。 1． 检查系统有关主轴速度反馈检测器的参数是否有错误，重新正确设定。
2． 检查速度传感器是否异常，更换。
3． 更换控制侧板。
二十四、SPM的LED上显示74，75，78 （ALM红灯点亮）。控制侧板检测到CPU，CRC等异常。 更换控制侧板。
二十五、给指令后，主轴不转，无报警信息。 SPM没有接收到速度指令信号或旋转条件不满足。 1．观察SPM上的LED显示，如果是00，则表示已经有正/反转和急停信号，检查PMC的主轴部分。
2．如果SPM的LED显示“--”，表示条件不满足，检查主轴诊断画面的输入信号，*ESP，SFR/SRV，SSTP，MRDY是否都有，如果没有，检查PMC相应的地址。
