西门子微机保护器维修故障：
主要技术参数
1.额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压；
2.断路器额定适中开断电流、额定关合峰值电流、额定短时耐受电流、额定峰值耐受电流；
3.接地开关额定关合峰值电额定短时耐受电流、额定峰值耐受电流；
4操动机构分合闸线圈额定电压、直流电阻、功率，储能电机额定电压、功率；
5.柜体防护等级及符合的国家标准编号。
2、将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关处于分闸位置，操作孔处联锁板自动弹回遮住操作孔，柜下门闭锁。
3、推上服务小车使其定位，把小车推入柜内使其在隔离位置定位，手动插上二次插，关上手车室门。
4、将断路器手车摇柄插入摇柄插口，顺时针转动摇柄，约20圈，摇柄明显受阻并伴有咔哒声时取下摇柄，此时手车处于工作位置，二次插被锁定，断路器手车主回路接通，查看相关信号。
5、操作以表板上合，分闸转换开关使断路器合闸送电，同时仪表板上绿灯灭，红灯亮，合闸成功。
①柜体
用铁板压制成型，为封闭式结构，设有仪表室、小车室、电缆室、母排室等，各室之间用铁板隔离，如图1所示。仪表室安装有综合保护器、电流表、电压表等器件；小车室安装有小车、高压真空断路器；母排室安装三相母排；电缆室用于对外连接动力电缆。
②高压真空断路器
所谓高压真空断路器是将其主触头安装在密闭的真空室内，当触头通断时其电弧无气体助燃，不至烧坏而经久耐用，同时，用绝缘材料做底座，以提高真空开关的绝缘性能，故称高压真空断路器。
③小车机构
将高压真空断路器安装在小车上，随小车运动，当顺时针摇动手柄时，小车进入柜内，载着真空断路器插入高压电路；逆时针摇动手柄时，小车退出柜内，带动真空断路器抽出高压电路，如图2所示。
④储能机构
由一台小电动机驱动弹簧储能，利用弹簧释放动能将真空断路器合闸。
⑤接地刀开关
是一种作用于安全联锁的刀开关，当接地刀开关合上时高压柜门才能打开，否则，接地刀开关未合上时，高压柜门不能打开，起到安全联锁保护作用。

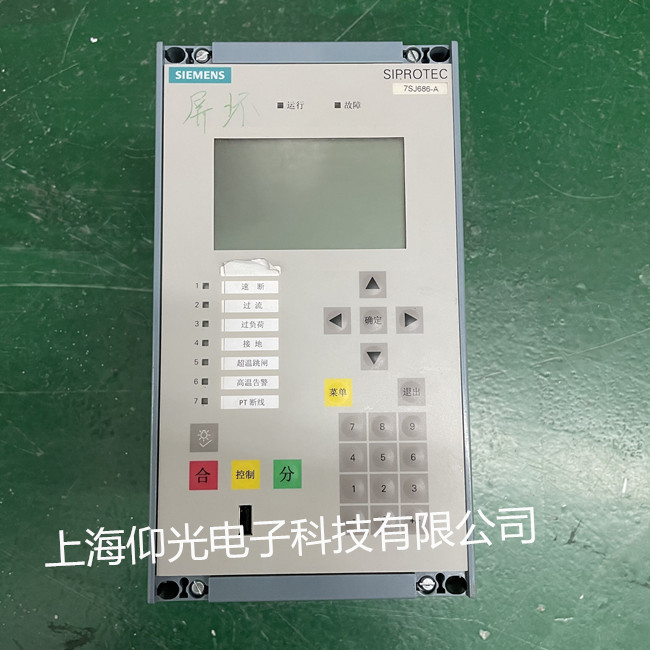

⑥综合保护器
是一种微机保护器，由微处理器、显示屏、按键与外围电路所组成。用于取代原始的过流、过压、时间等继电器保护电路。输入信号：电流互感器、电压互感器、零序电流互感器和开关量等信号；可用键盘设置电流值、电压值、速断时间、启动时间等数据；显示屏可显示实时数据并参入控制，执行保护动作。
