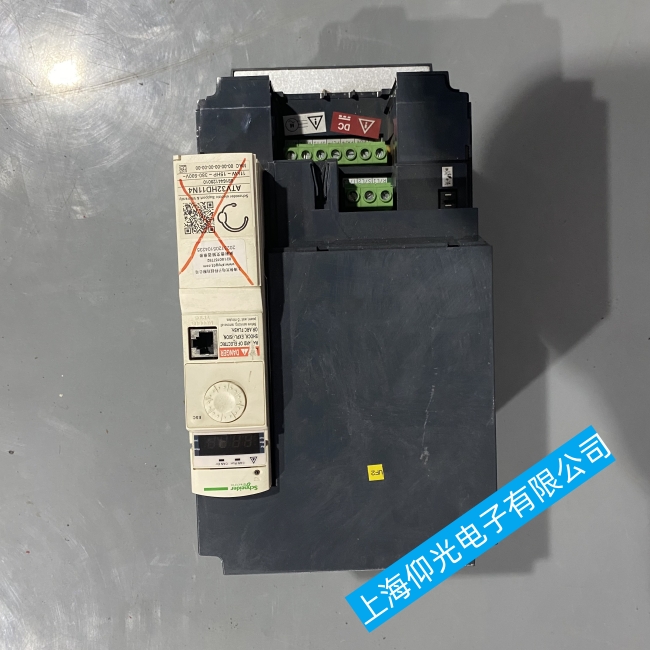

教你快速解决:施耐德变频器接地短路故障
施耐德变频器接地短路故障是工业控制领域的常见问题,可能由变频器自身、电动机、线缆、接地或谐波干扰等因素引发,需针对性排查与维修,具体如下:
故障原因
变频器自身问题:霍尔元件、运放电路、逆变模块(IGBT/IPM/PIM)、电容、线路板等硬件老化或损坏,内部灰尘积累,参数设置不当。
电动机问题:绕组绝缘不良、线圈与外壳短路。
线缆问题:变频器与电动机之间的连接线缆及接地线破损、烧蚀、机械损伤,导线长度过长。
接地问题:接地电阻超标,变频器与电动机接地与其他接地共用。
谐波干扰:变频器电源侧或逆变侧谐波导致误报警。
维修方法
全面检查:使用专业测试仪器对变频器进行全面检测,确定短路位置和原因。
更换受损元件:根据检查结果,更换损坏的霍尔元件、逆变模块、电容等元器件,确保使用与原件相同规格和型号的元器件。
处理线缆问题:检查并更换破损的线缆,缩短过长导线,或在变频器输出端安装专用输出电抗器、滤波器等谐波抑制器件。
优化接地系统:确保变频器与电动机接地独立,降低接地电阻至标准范围内。
参数调整与自整定:检查变频器参数设置,重新进行电机自整定,确保电机参数正确。
环境维护:定期清洁变频器内部灰尘,保持运行环境干燥、通风,避免高温、潮湿等恶劣条件。
