故障原因分析

1. 电缆问题
   • 电机电缆绝缘破损，可能是由于安装过程中受到挤压、摩擦，或者长时间使用后老化导致，使得电缆导体与接地部分接触，引发接地短路。
   • 电缆中间接头制作工艺不良，如接头处密封不严、绝缘包扎不到位，导致水分或灰尘进入，降低绝缘性能，造成接地短路。
2. 电机问题
   • 电机绕组绝缘损坏，可能是由于电机过载、过热、受潮等原因，导致绕组绝缘性能下降，发生接地短路。
   • 电机轴承损坏，使电机转子与定子之间的间隙不均匀，可能会刮伤绕组绝缘，引起接地故障。
3. 变频器内部问题
   • 逆变模块损坏，其中的 IGBT 等功率器件击穿，可能导致输出端与接地端短路。
   • 变频器内部的电路板受潮、积尘或受到外力撞击，导致电路板上的线路短路，触发接地保护。
4. 接地系统问题
   • 接地电阻过大，当发生漏电时，不能及时将电流引入大地，导致变频器检测到异常电流而触发接地保护。
   • 接地线路连接松动或接触不良，影响接地效果，使接地保护误动作。

维修方法

1. 检查电缆
   • 使用绝缘电阻表测量电机电缆的绝缘电阻，一般要求绝缘电阻值在 0.5MΩ 以上。如果绝缘电阻值过低，逐段检查电缆，找出绝缘破损的位置，对破损处进行绝缘修复或更换电缆。
   • 检查电缆中间接头，查看接头处是否有发热、烧焦等迹象。如有问题，重新制作接头，确保接头处的绝缘和密封良好。
2. 检查电机
   • 测量电机绕组的绝缘电阻，判断绕组是否接地。若绝缘电阻值过低，需要对电机进行烘干处理或更换电机绕组。
   • 检查电机轴承的运行情况，如有异常声响、振动等，更换损坏的轴承。
3. 检查变频器内部
   • 检查逆变模块，使用万用表测量其阻值，判断是否有短路现象。若逆变模块损坏，更换相同型号的模块。
   • 观察变频器内部的电路板，是否有受潮、积尘或元件损坏的情况。如有，清理电路板上的灰尘和湿气，更换损坏的元件。
4. 检查接地系统
   • 使用接地电阻测试仪测量接地电阻，确保接地电阻值符合要求（一般不大于 4Ω）。如果接地电阻过大，需要增加接地极或改善接地极周围的土壤条件。
   • 检查接地线路的连接情况，确保接地线路连接牢固，无松动、氧化等现象。

维修注意事项

• 在维修前，务必切断变频器的电源，并等待一段时间，让变频器内部的电容放电完毕，防止触电。
• 更换逆变模块等关键元件时，要严格按照操作规程进行，确保安装正确、散热良好。
• 维修完成后，对变频器进行全面测试，确保接地短路故障已排除。

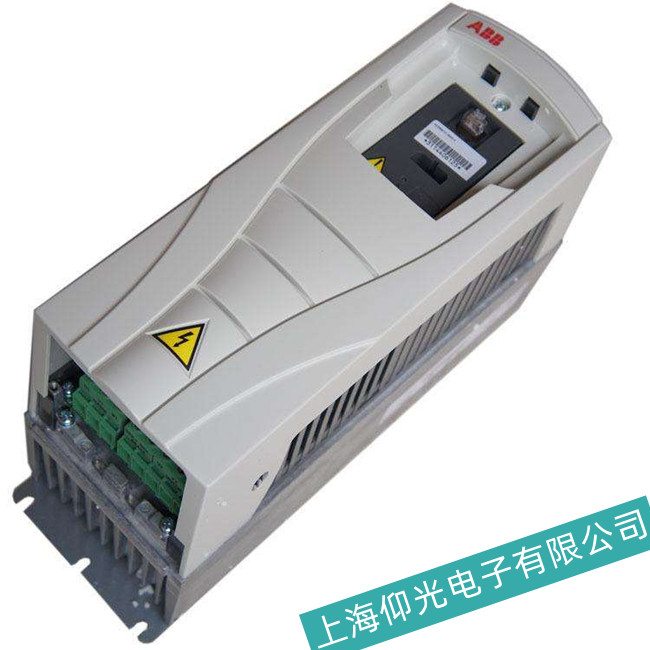

  上海仰光电子维修ABB变频器ACS800 - 01 - 0009 - 5 + P901常见故障现象有 ：整流模块损坏、逆变模块损坏、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
