故障原因分析

1. 负载相关问题
   • 负载侧存在短路或接地故障，当接上负载后，会使电流异常增大，触发变频器保护机制。
   • 负载的启动特性与变频器不匹配，如负载惯性过大、启动转矩要求高，而变频器的启动参数设置不合理。
2. 变频器控制参数问题
   • 转矩提升、加速时间、减速时间等参数设置不当，可能导致带载时电机运行不正常。
   • 过载保护、过流保护等保护参数设置过于敏感，正常带载运行时就触发保护动作。
3. 硬件电路问题
   • 虽然空载输出电压正常，但可能某些硬件电路在带载时承受不了较大的电流或功率，如驱动电路、电流检测电路等存在潜在故障。
   • 直流母线电容老化或容量不足，带载时无法提供稳定的直流电压，影响变频器输出。

维修方法

1. 检查负载
   • 对负载设备进行全面检查，使用绝缘电阻表测量负载侧的绝缘电阻，判断是否存在接地故障。若绝缘电阻值过低，需排查负载设备的线路和绕组。
   • 检查负载设备的机械部分，查看是否存在卡死、堵转等情况，确保负载能够正常转动。
2. 调整变频器参数
   • 优化启动相关参数，适当增加加速时间和转矩提升值，使电机能够平稳启动。例如，将加速时间从默认的 5 秒增加到 10 - 15 秒。
   • 检查并调整过载保护和过流保护参数，根据负载的实际情况，合理设置保护值和动作时间。
3. 检查硬件电路
   • 对驱动电路进行检查，观察驱动板上的元件是否有过热、烧焦等迹象。使用示波器测量驱动信号的波形，确保驱动信号正常。若发现驱动元件损坏，及时更换。
   • 检测电流检测电路，使用万用表测量电流检测电路的输出信号，与实际电流值进行对比，判断检测电路是否准确。如有偏差，检查相关的电阻、电容、运放等元件。
   • 检查直流母线电容，使用电容测试仪测量电容的容量和耐压值。若电容容量下降明显或耐压不足，更换新的电容。

维修注意事项

• 在维修过程中，必须先切断变频器的电源，并等待一段时间，确保变频器内部的电容放电完毕，防止触电事故。
• 调整变频器参数时，要记录好原始参数，以便在出现问题时能够恢复到原来的设置。
• 更换硬件元件时，要选择与原元件规格相同的产品，确保变频器的性能和稳定性。

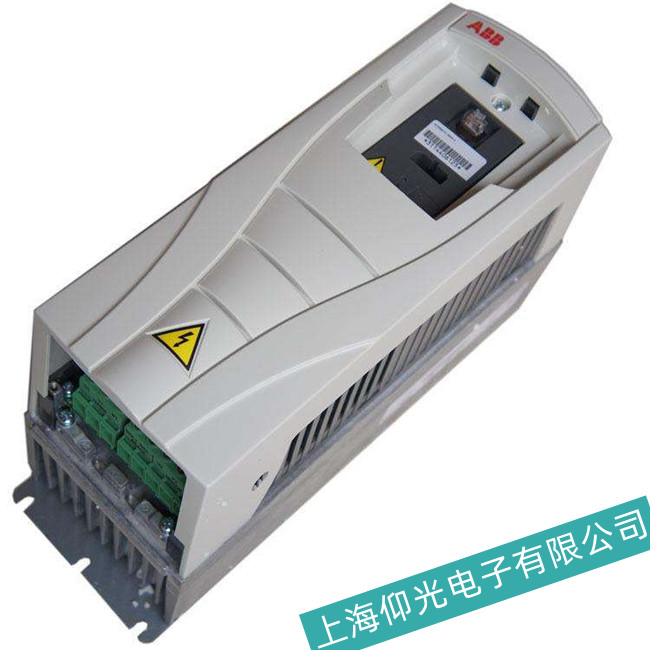

  上海仰光电子维修ABB变频器ACS800 - 01 - 0009 - 5 + P901常见故障现象有 ：整流模块损坏、逆变模块损坏、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
