故障原因分析

1. 负载因素
   • 负载过重，超过了变频器和电机的额定负载能力。比如设备所带的物料过多、机械部分存在卡滞等情况。
   • 负载的工作特性与变频器的参数设置不匹配。像频繁启停、加减速过于频繁的负载，若变频器参数设置不当，容易引发过载故障。
2. 电机因素
   • 电机本身存在故障，如绕组短路、接地，导致电机电流增大，引发过载保护动作。
   • 电机的选型与负载不匹配，电机功率过小，无法满足负载运行需求。
3. 变频器因素
   • 变频器的过载保护参数设置不合理，设置值过小，使得正常运行电流稍大就触发过载保护。
   • 变频器内部的电流检测电路出现故障，检测到错误的电流值，误报过载故障。
   • 散热不良，变频器长时间运行后温度过高，导致其性能下降，容易出现过载报警。

维修方法

1. 检查负载
   • 检查机械设备是否存在卡滞、堵塞等情况。比如检查皮带是否过紧、联轴器是否同心、传动部件是否润滑良好等。若发现问题，及时进行调整和修复。
   • 评估负载是否超过了变频器和电机的额定容量。如果是，考虑减轻负载或者更换更大功率的变频器和电机。
2. 检查电机
   • 使用绝缘电阻表测量电机绕组的绝缘电阻，判断是否存在接地或短路故障。若绝缘电阻值过低，需要进一步检查并修复电机绕组。
   • 确认电机的型号和功率是否与负载匹配。如果不匹配，更换合适功率的电机。
3. 调整变频器参数
   • 检查并调整变频器的过载保护参数，如过载倍数和过载时间。根据电机和负载的实际情况，合理设置这些参数。一般来说，过载倍数可设置为 1.1 - 1.2 倍额定电流，过载时间可根据负载的特性进行调整。
   • 检查加速时间和减速时间的设置。如果设置过短，电机在加减速过程中电流会过大，容易引发过载故障。适当增加加速和减速时间，可减小电流冲击。
4. 检查变频器硬件
   • 检查变频器的电流检测电路，使用万用表或示波器测量检测电路的输出信号，判断是否正常。若发现异常，检查相关的电阻、电容、运放等元件，更换损坏的元件。
   • 检查变频器的散热系统，包括散热风扇和散热片。清理散热片上的灰尘，确保散热风扇正常运转。如果散热风扇损坏，及时更换。

维修注意事项

• 在维修变频器前，务必切断电源，并等待一段时间，让变频器内部的电容放电完毕，防止触电。
• 对变频器参数进行调整时，要记录好原始参数，以便出现问题时能恢复到原来的设置。
• 更换硬件元件时，要选择与原元件规格相同的产品，确保变频器的性能和稳定性。

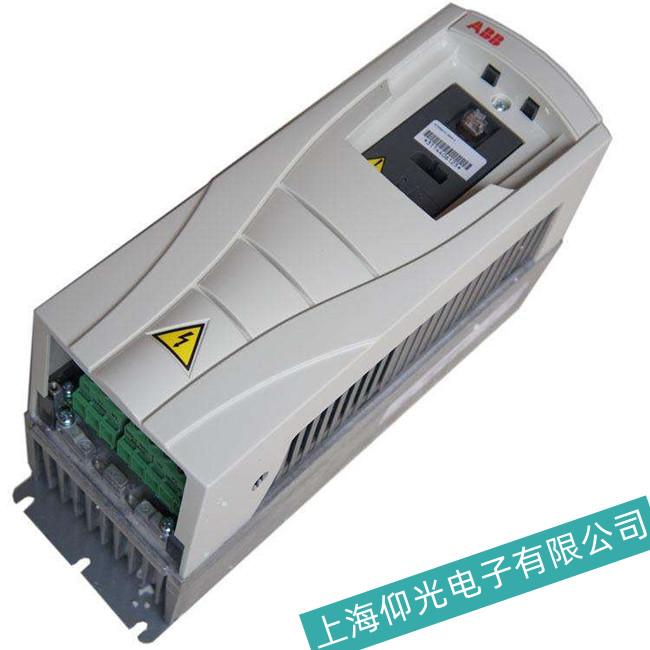

  上海仰光电子维修ABB变频器ACS800 - 01 - 0009 - 5 + P901常见故障现象有 ：整流模块损坏、逆变模块损坏、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
