故障原因分析

1. 负载方面
   • 负载突变，导致电流瞬间增大。例如机械卡死、堵转等情况，会使电机的负载转矩突然增加，从而引起过电流。
   • 负载惯性过大，在启动或制动过程中，电机需要克服较大的惯性，导致电流过大。
2. 变频器参数设置方面
   • 加速时间设置过短，电机在短时间内需要达到较高的转速，电流会急剧上升。
   • 转矩提升设置过大，会使电机在启动时的电流增大。
   • 限流值设置过小，当负载电流稍微增大时，就会触发过电流保护。
3. 变频器硬件方面
   • 逆变模块损坏，如 IGBT 模块击穿，会导致输出短路，引起过电流。
   • 电流检测电路故障，检测到的电流值不准确，可能会误触发过电流保护。
   • 驱动电路故障，导致逆变模块的驱动信号异常，使逆变模块不能正常工作，引起过电流。

维修方法

1. 检查负载
   • 检查电机和机械设备的连接部位，看是否有松动、卡死等情况。例如皮带是否过紧、联轴器是否同心等。
   • 尝试空载运行变频器，如果空载运行正常，说明故障可能出在负载上，需要进一步检查负载设备。
2. 调整变频器参数
   • 适当增加加速时间，一般根据电机的功率和负载情况，将加速时间设置在 10 - 30 秒之间。
   • 减小转矩提升值，根据实际情况进行调整，避免过大的转矩提升导致过电流。
   • 检查限流值设置，确保其能够满足负载的正常运行需求。
3. 检查变频器硬件
   • 检查逆变模块，使用万用表测量逆变模块的阻值，判断是否有短路或开路情况。如果发现逆变模块损坏，需要更换相同型号的模块。
   • 检查电流检测电路，使用示波器观察电流检测信号是否正常。如果信号异常，需要检查检测电路中的电阻、电容、运放等元件是否损坏。
   • 检查驱动电路，观察驱动板上的元件是否有烧焦、开裂等情况。可以使用示波器测量驱动信号的波形，判断驱动信号是否正常。如果驱动电路故障，需要更换损坏的元件或整个驱动板。

维修注意事项

• 在维修变频器之前，一定要切断电源，并等待一段时间，让变频器内部的电容放电完毕，以避免触电危险。
• 在更换逆变模块等大功率元件时，要注意安装位置和散热情况，确保元件能够正常散热。
• 在调整变频器参数时，要记录好原始参数，以便在出现问题时能够恢复到原来的设置。

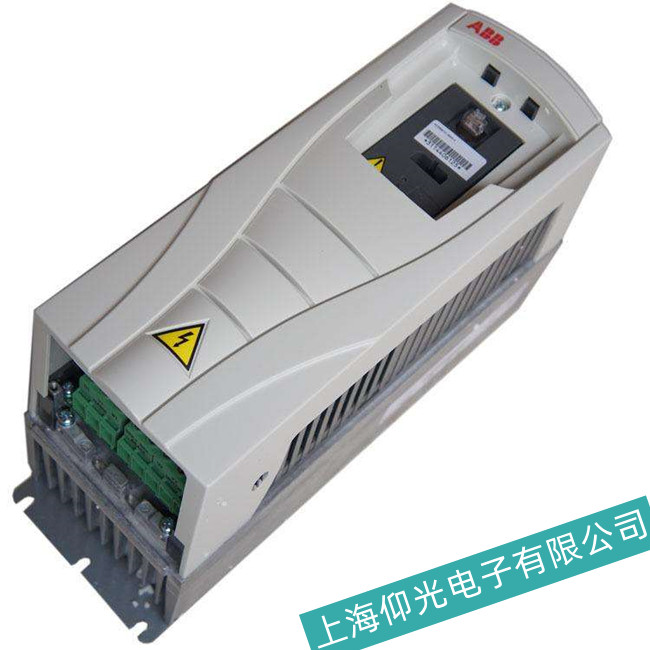

  上海仰光电子维修ABB变频器ACS800 - 01 - 0009 - 5 + P901常见故障现象有 ：整流模块损坏、逆变模块损坏、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
