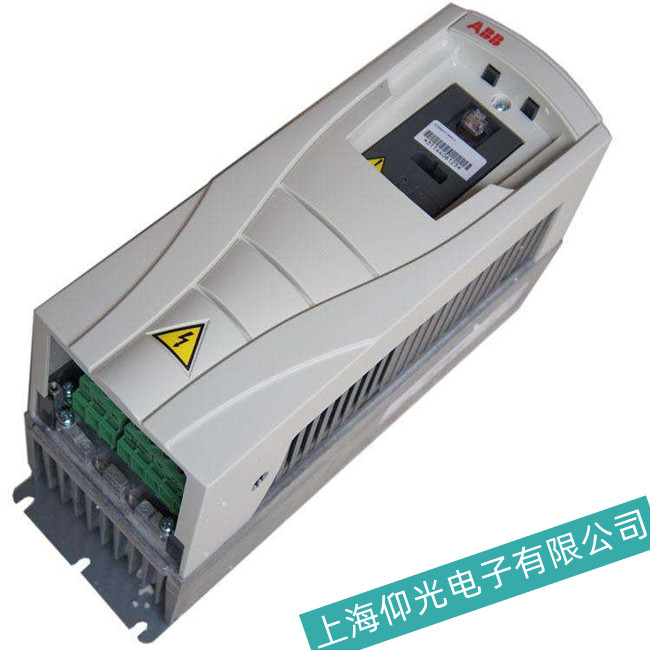

当 ABB 变频器 ACS510 - 01 - 246A - 4 显示接地短路故障（通常对应故障代码 A0004）时，可按照以下步骤进行排查和维修：
在维修前，要先查看变频器的故障显示信息，记录故障代码及相关提示。同时，观察变频器周围是否有明显的短路迹象，如烧焦气味、冒烟等。
-
电机绕组接地
-
故障原因：电机长期运行导致绝缘老化、受潮、受机械损伤等，使得电机绕组与外壳之间的绝缘电阻降低，出现接地现象。
-
维修方法：使用绝缘电阻表测量电机绕组的绝缘电阻，正常情况下应在 0.5MΩ 以上。若绝缘电阻值过低，需对电机进行烘干处理或检查绕组是否有破损。若绕组损坏，需进行修复或更换电机。
-
电缆绝缘损坏
-
故障原因：电缆在敷设过程中受到外力挤压、划破，或者长期处于恶劣环境中，导致绝缘层损坏，引发接地短路。
-
维修方法：仔细检查电缆外观，查看是否有破损、开裂等情况。对于可疑部位，可使用绝缘电阻表测量电缆的绝缘电阻。若发现电缆绝缘损坏，需更换受损电缆段。
-
逆变模块损坏
-
故障原因：逆变模块长期工作在高电压、大电流环境下，可能因过热、过流等原因损坏，导致接地短路。
-
维修方法：使用万用表测量逆变模块的引脚之间的电阻值，判断模块是否损坏。若模块损坏，需更换同型号的逆变模块。在更换模块时，要注意安装工艺，确保散热良好。
-
电路板短路
-
故障原因：电路板上的元件损坏、焊点短路、灰尘堆积等都可能导致电路板出现接地短路故障。
-
维修方法：仔细检查电路板，查看是否有烧焦的元件、短路的焊点等。对于损坏的元件，要进行更换；对于短路的焊点，要进行修复。同时，清理电路板上的灰尘和杂物。
-
接地不良
-
故障原因：变频器的接地线路松动、虚接或接地电阻过大，会影响接地效果，导致故障误报或实际接地问题无法有效解决。
-
维修方法：检查接地线路的连接情况，确保接地螺栓拧紧，接地线路无松动、断裂现象。使用接地电阻测试仪测量接地电阻，其值应符合相关标准要求（一般不大于 4Ω）。若接地电阻过大，需增加接地极或改善接地条件。
在完成上述检查和维修后，重新接通电源，对变频器进行空载测试，观察是否还存在接地短路故障。若空载测试正常，可逐步加载运行，再次检查变频器的运行情况。
在维修过程中，务必遵循安全操作规程，先切断电源，并等待变频器内部电容放电完毕后再进行操作，以确保人身安全。如果对维修操作不确定，建议联系 ABB 专业的技术支持人员或维修服务提供商。
