输入电源问题

• 故障原因
  • 电源开关未合闸或接触不良，使得电源无法正常接入变频器。
  • 熔断器熔断，切断了电源供应。
  • 电源线路存在断路、短路或接触不良的情况，导致电压传输受阻。
  • 电网电压本身偏低，达不到变频器正常工作所需的电压范围。
• 维修方法
  • 检查电源开关状态，确保其已合闸且接触良好。若开关损坏，应及时更换。
  • 查看熔断器是否熔断，若熔断需用万用表检查电路中是否存在短路点，排除短路故障后更换同规格的熔断器。
  • 对电源线路进行全面检查，查看是否有断路、破损或接触不良的地方。可以使用万用表测量线路的通断情况，对于接触不良的接头进行紧固或重新连接，对于破损的线路进行修复或更换。
  • 测量电网电压，若电压偏低，可与供电部门联系，了解电网情况并寻求解决方案。也可以考虑安装稳压器来稳定输入电压。

整流模块故障

• 故障原因
  • 整流模块内部的二极管或晶闸管损坏，无法将交流电正常整流为直流电，导致直流母线电压过低。
  • 整流模块散热不良，长时间高温运行可能会损坏模块。
• 维修方法
  • 使用万用表的二极管档测量整流模块各引脚之间的导通情况，判断二极管是否损坏。若发现某个二极管导通或截止特性异常，则需更换整流模块。
  • 检查整流模块的散热片是否积尘过多，散热风扇是否正常运转。清理散热片上的灰尘，确保散热良好。若散热风扇损坏，及时更换。

直流母线电容问题

• 故障原因
  • 直流母线电容使用时间过长，出现老化、鼓包、漏液等现象，导致电容容量下降，无法维持稳定的直流电压。
  • 电容本身质量问题或受到过电压、过电流冲击而损坏。
• 维修方法
  • 外观检查直流母线电容是否有鼓包、漏液等明显损坏迹象。若有，需更换同规格的电容。
  • 使用电容测试仪测量电容的实际容量，若容量明显低于标称值，也应更换电容。

电压检测电路故障

• 故障原因
  • 电压检测电路中的电阻、电容、运放等元件损坏，导致检测到的电压信号不准确，误报欠电压故障。
  • 检测电路的连接线路松动、接触不良，影响信号传输。
• 维修方法
  • 检查电压检测电路中的元件，使用万用表等工具测量元件的参数，判断是否损坏。对于损坏的元件进行更换。
  • 检查检测电路的连接线路，确保连接牢固，无松动、虚焊等情况。

在维修操作前，务必切断变频器的电源，并等待足够的时间让直流母线电容放电，以确保人身安全。如果对维修操作不确定，建议联系 ABB 专业的技术支持人员或维修服务提供商。

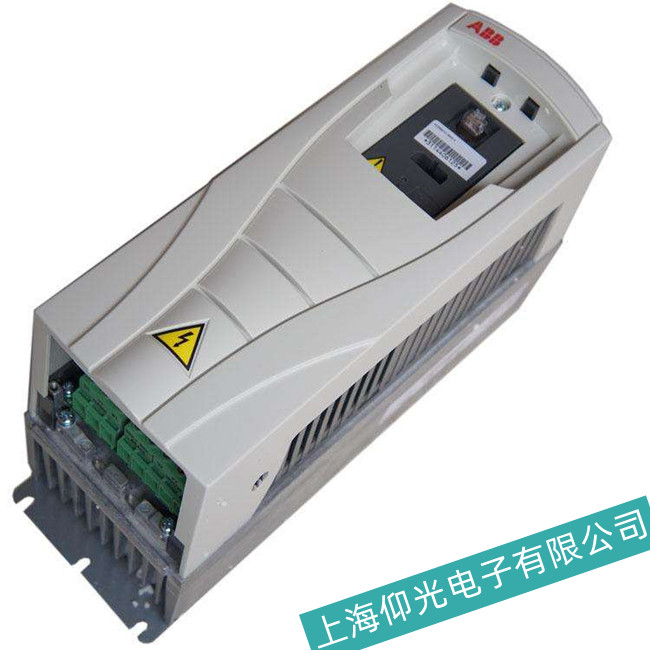

上海仰光电子维修ABB变频器ACS510-01-246A-4常见故障现象有 ：整流模块损坏、逆变模块损坏、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
