检查电源部分

• 输入电源：
  • 故障原因：输入电源异常，像电源开关未闭合、熔断器熔断、电源缺相或者电压不达标等，都可能造成变频器无法获得正常供电。
  • 维修方法：首先要查看电源开关是否已经开启，熔断器有无熔断。要是熔断器熔断，就得检查是否存在短路问题，排除故障后再更换新的熔断器。用万用表测量输入电源的电压，保证其处于变频器额定输入电压范围之内，若电源缺相，就需查找并修复断路点。
• 开关电源：
  • 故障原因：开关电源是为变频器控制电路提供电源的重要部分，若其损坏，会致使控制电路无法正常工作，进而出现无显示的情况。
  • 维修方法：借助万用表测量开关电源的输出电压，查看是否正常。要是输出电压异常，就得检查开关电源的元件，像整流二极管、滤波电容、开关管等是否有损坏，若有损坏元件，进行更换。

检查显示面板

• 连接问题：
  • 故障原因：显示面板和变频器控制板之间的连接排线松动、接触不良或者损坏，会使显示信号无法正常传输。
  • 维修方法：打开变频器外壳，查看显示面板的连接排线是否牢固。若排线松动，重新插拔使其连接紧密；若排线损坏，就需要更换新的排线。
• 显示面板损坏：
  • 故障原因：显示面板本身可能由于老化、受潮、外力损坏等因素出现故障。
  • 维修方法：可使用替换法，用相同型号的正常显示面板替换怀疑有故障的显示面板。若替换后显示正常，就说明原显示面板损坏，需要进行更换。

检查控制电路

• 主控板故障：
  • 故障原因：主控板是变频器的核心控制部分，若其上的芯片、电容、电阻等元件损坏，可能导致变频器无法正常工作和显示。
  • 维修方法：仔细检查主控板上的元件是否有明显的损坏迹象，如烧焦、开裂等。若发现损坏元件，进行更换。对于一些难以判断的故障，可使用专业的电路检测设备进行检测。
• 晶振故障：
  • 故障原因：晶振为变频器控制电路提供时钟信号，若晶振损坏，控制电路将无法正常运行。
  • 维修方法：使用示波器测量晶振的输出信号，若没有信号输出或信号异常，说明晶振损坏，需要更换晶振。

在维修操作之前，要确保变频器已断电，并且等待一段时间，让直流母线电容放电完毕，防止触电危险。如果对维修操作不熟悉，建议联系 ABB 专业的技术支持人员或维修服务提供商。

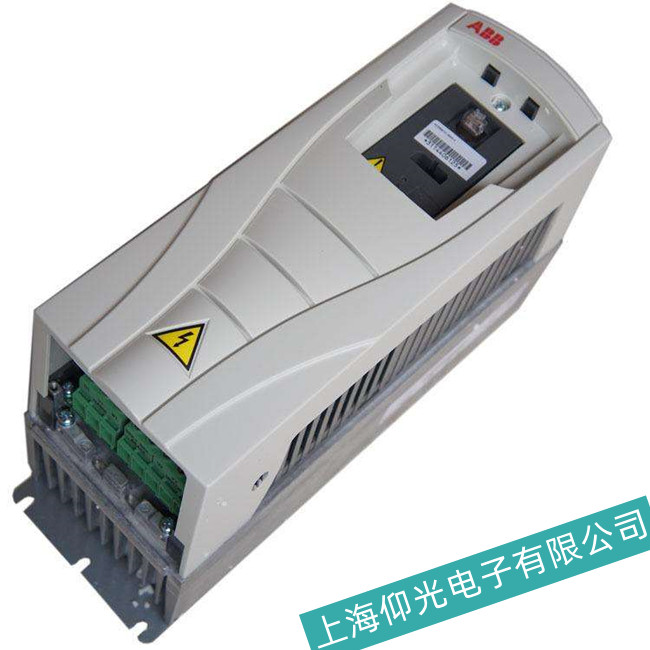

上海仰光电子维修ABB变频器ACS510-01-246A-4常见故障现象有 ：整流模块损坏、逆变模块损坏、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
