故障原因分析

• 负载问题
  • 负载过重：如果变频器所带的负载超过了其额定负载能力，长时间运行会导致变频器过流。例如，电机所拖动的机械负载过大，如输送带负载过重、风机风道堵塞等。
  • 电机故障：电机绕组短路、接地或电机轴承损坏等故障，会使电机运行电流增大，从而导致变频器过流。
  • 负载突变：生产过程中，负载突然增加或减少，如电机频繁启动、制动，或机械负载突然卡死、松动等，都会引起变频器过流。
• 变频器参数设置问题
  • 加速时间过短：加速时间设置过短，电机在启动时，变频器输出频率上升过快，会使电机的启动电流过大，导致过流故障。
  • 转矩提升设置不当：转矩提升参数设置过高，会使变频器在低频时输出电压过高，导致电机电流增大，引起过流。
  • 电流限制参数设置不合理：如果电流限制参数设置过低，当变频器输出电流达到限制值时，就会触发过流保护。
• 变频器硬件故障
  • 功率模块损坏：功率模块中的 IGBT（绝缘栅双极型晶体管）损坏，会导致变频器输出电流异常，出现过流故障。IGBT 损坏的原因可能是过电压、过电流、过热、器件老化等。
  • 电流检测电路故障：变频器的电流检测电路用于检测输出电流，如果电流检测电路出现故障，如传感器损坏、线路断路或短路等，会导致检测到的电流信号不准确，从而误报过流故障。

检查方法

• 负载检查
  • 检查负载机械：查看负载设备是否有卡滞、堵塞、过载等现象，如检查输送带是否有异物卡住，风机叶轮是否被堵塞，机械传动部件是否润滑良好等。
  • 检测电机：使用绝缘电阻表测量电机绕组的绝缘电阻，检查是否有绕组短路或接地故障；使用万用表测量电机绕组的直流电阻，判断绕组是否正常；检查电机轴承是否转动灵活，有无杂音或卡滞现象。
• 参数检查
  • 查看加速时间：检查变频器的加速时间参数设置是否合理，一般根据电机的功率和负载情况，加速时间应在数秒到数十秒之间。
  • 检查转矩提升参数：查看转矩提升参数是否设置过高，可将其设置为默认值或适当降低，观察变频器运行情况。
  • 确认电流限制参数：检查电流限制参数是否设置过低，可根据变频器和电机的额定电流，合理调整电流限制参数。
• 硬件检查
  • 检查功率模块：使用万用表或专业的功率模块测试仪，测量功率模块的 IGBT 是否损坏。具体方法是测量 IGBT 的集电极 - 发射极（C - E）之间的正反向电阻，如果电阻值异常，说明 IGBT 可能损坏。
  • 检测电流检测电路：检查电流传感器是否损坏，可使用万用表测量传感器的输出信号是否正常；检查电流检测电路的线路是否有断路、短路或接触不良现象，如有必要，可使用示波器观察电流检测信号的波形。

维修措施

• 负载问题处理
  • 减轻负载：如果负载过重，可通过减少负载量、优化工艺流程等方式，使负载在变频器和电机的额定负载范围内。
  • 修复或更换电机：对于电机绕组短路、接地等故障，需要对电机进行维修或更换；如果电机轴承损坏，应及时更换轴承。
  • 避免负载突变：优化生产工艺，减少电机的频繁启动和制动；对于可能出现的负载突变情况，可在变频器中设置相应的保护参数，如设置合适的加减速时间，以平滑电流变化。
• 参数调整
  • 延长加速时间：根据电机和负载的实际情况，适当延长加速时间，一般可将加速时间设置为 10 - 30 秒，具体时间可通过试验确定。
  • 调整转矩提升参数：将转矩提升参数设置为合适的值，一般对于普通电机，转矩提升可设置为 2% - 5%，对于特殊电机或负载，可根据实际情况进行调整。
  • 合理设置电流限制参数：根据变频器和电机的额定电流，将电流限制参数设置为 1.2 - 1.5 倍的额定电流，以确保变频器在正常运行时不会因电流限制而误动作，同时又能对电机进行有效的保护。
• 硬件维修
  • 更换功率模块：如果功率模块损坏，必须更换同型号的功率模块。在更换功率模块后，需要对变频器进行参数设置和调试，确保其正常工作。同时，要检查功率模块的散热系统是否正常，确保功率模块在运行过程中能够良好散热。
  • 修复电流检测电路：对于损坏的电流传感器，应更换新的传感器；对于线路断路、短路或接触不良问题，应及时修复或更换线路，确保电流检测电路正常工作。在修复后，需要对电流检测电路进行校准和测试，以保证检测到的电流信号准确可靠。

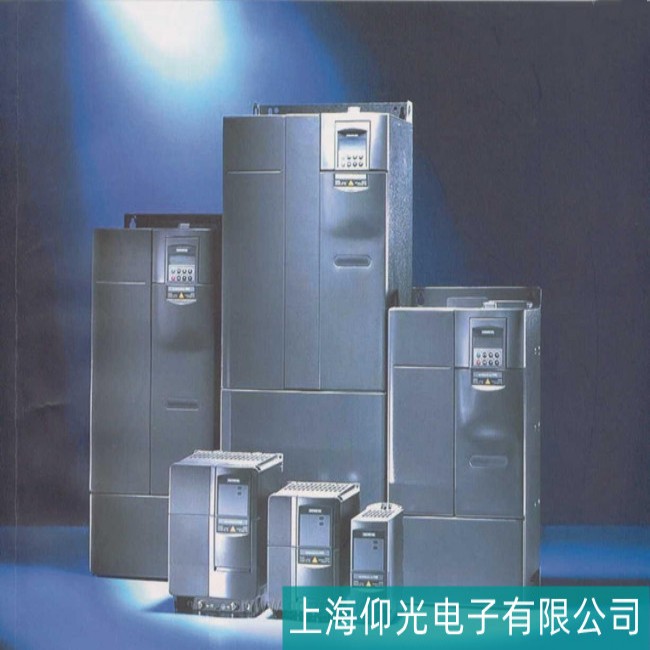

    上海仰光电子维修西门子变频器6SE6430-2UD42-0GB0常见故障现象有 ：整流模块损坏、逆变模块损坏、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
