炸机原因分析

• 电源问题5：
  • 输入电压异常：将 380V 电源接入 220V 级伺服驱动器会导致炸机。电源缺相、电压过低或过高也可能损坏驱动器内部元件。
  • 电源线路问题：线路断路、短路，插头松动、插座损坏等，可能引起电流异常，进而导致炸机。
• 驱动器自身问题5：
  • 整流模块故障：通常是由输入电压异常或内部短路引起。
  • 逆变模块故障：一般是由于电机或电缆损坏以及驱动电路故障引起。
  • 驱动电路故障：驱动电路的供电电源问题，如电流输出能力不足、驱动 IC 或其后置放大器低效，输出内阻变大，使驱动脉冲的电压幅度或电流幅度不足，可能导致模块炸机。
  • IGBT 问题：IGBT 低效，导通内阻变大，导通管压降增大，可能引发模块炸机。

维修方法

• 外观检查3：查看驱动器外观是否有损坏、烧焦、鼓包等迹象，初步确定损坏元件的位置。
• 静态检测5：
  • 检测整流电路：寻找驱动器内部直流稳压电源的 P 端和 N 端，将数字万用表调至电阻 X10 档，红表棒接到 P，黑表棒分别依到 R、S、T，应当有几十欧的阻值，且基本均衡。反过来将黑表棒接到 P 端，红表棒按顺序接到 R、S、T，有个接近于无穷大的阻值。将红表棒接到 N 端，重复上面流程，都应得到同样结果。若阻值三相不平衡或红表棒接 P 端时电阻无穷大，可判断整流桥或启动电阻出现故障。
  • 测试逆变电路：将红表棒接到 P 端，黑表棒分别接 U、V、W 上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表棒接到 N 端，重复以上步骤应相同结果，否则可确定逆变模块故障。
• 动态测试5：在静态测试结果正常后，进行动态测试，即上电试机。
  • 上电前检查：确认输入电压是否正确，检查驱动器各接口是否连接正确、有无松动。
  • 上电后检测：检测故障显示内容，初步断定故障原因。如未显示故障，检查参数是否异常，将参数复归后，在空载情况下启动驱动器，测试 U、V、W 三相输出电压值。若出现缺相、三相不平衡等情况，则模块或驱动板等有故障。在输出电压正常的情况下，进行负载测试，尽量是满负载测试。

如果对电子电路维修不熟悉，建议联系鲍米勒官方售后服务中心或专业的伺服驱动器维修机构进行维修，以确保维修的质量和安全性。

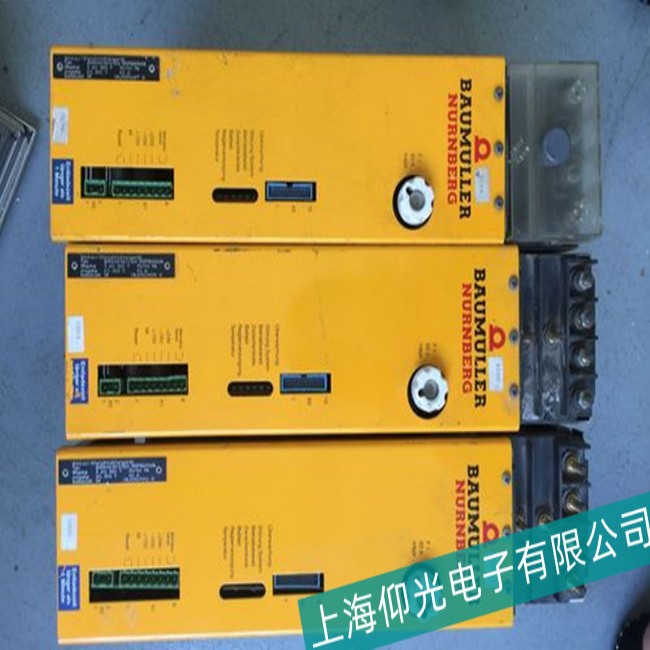

上海仰光电子鲍米勒伺服驱动器BM4462-FI1-01244-0309维修故障包括;模块炸，炸机，带不动负载，驱动器未使能，编码器报警故障，主轴准备未绪，主轴驱动模块报警，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报警故障，不能启动、过流、过压、过热、过载、欠压、输出电压低，输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，Y轴短期内驱动故障维修，驱动电机变频器出错，轴伺服故障，伺服电机不转等等故障维修。
