施耐德驱动板烧损维修小绝招
Schneider施耐德伺服驱动器维修常见故障：
无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、模块损坏、报错等上电黑屏、 花屏、暗屏、触摸失灵，按键损坏，电源板、高压板故障，液晶、主板坏等

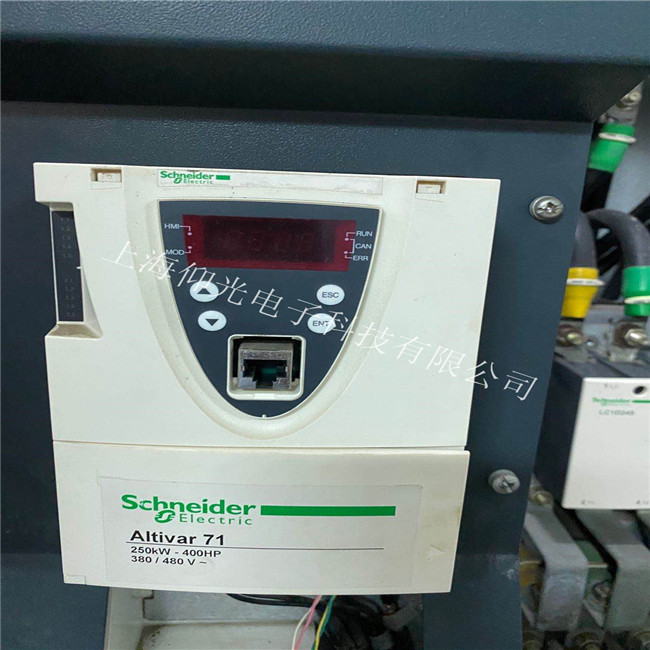

曾经维修了一台施耐德驱动板，这台机器的故障是驱动板烧毁故障，客户反馈说这台机器是在运行中出现的报警故障，没有噪音有烧糊的味道传出。故障虽然出现了但是寻找驱动板损毁的原因与其他的部件损坏成了最主要的，他们为了验证故障在哪一个元件上,通电让此系统模拟工作起来。将施耐德电源板与此板连接,电源板通电后检测板上各芯片所需工作电压正常,取信号发生器,将信号调至5V5012方波输出,将方波信号串联电阻加至光耦PC14及PC16的输入端,用示波器检测另两个光耦PC13及PC15的输出端,发现PC13没有信号波形输出,然后检测PC13也没有输入信号,然后检测PC14没有输出信号,PC14有输入而没有输出,说明光耦功能已经损坏，及时的更换了光耦后复测各路的信号，但是不知施耐德驱动板又再次出现了时好时坏的故障，间隔一会有停机的现象。
施耐德驱动板烧损故障报警时好时坏的原因：
施耐德驱动板故障时好时坏故障一般怀疑电解电容的问题,但检查机器电源部分的电容,发现并无异常,因为机器也能工作一段时间,基本上大功率驱动部分也不必过分纠结。重点检查控制部分，类似于这种故障之前的维修时常会遇到的，最典型的一次是在维修一台发那科的驱动板当时也是这样时好时坏的故障，说是零件损坏对机器内部的元件检查后并没有任何的问题，于是还是从驱动板开始着手检测。经过了三论的检测最终查到是新更换的驱动板在安装时有芯片端子对应出现的问题，不能正常的接触重新的安装后机器恢复了正常。
施耐德驱动板烧损故障的维修总结：
施耐德驱动板更换完新的后机器再次出现的时好时坏故障，检测时发现此机先前有被维修过,所有1C都有人为加装IC座,机器一段时间能够正常工作,则C也应该都是好的,时好时坏故障由IC引起还未见过,所以也不考虑1C损坏的问题。那是不是1C和IC座有时接触不好引起。将IC拔出并重新插入,主观感觉一下接触是否可靠,同时拔下1C时观察1C的引脚,看看是否有锈蚀氧化情况。发现一个CD4025BE引脚氧化严重,把IC重新插入座子后,万用表测量IC脚和座子引脚的接触电阻约10几欧姆,将1C引脚氧化层用刻刀刮干净,1C插入重新测试接触电阻0.19,为防接插不紧1C振松,使用热熔胶将所有LC和C座点一下。施耐德机器经过这样的处理先是在公司进行检测运行正常后交用户试机,客户反映再无故障出现
