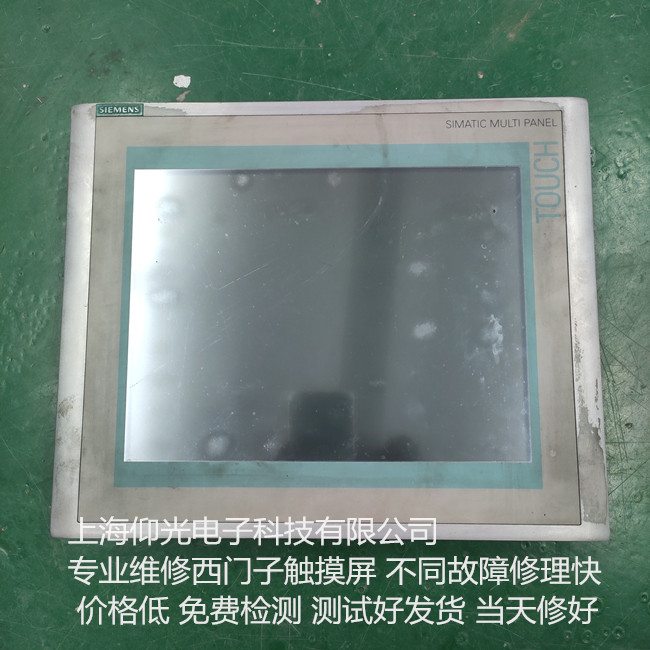

西门子触摸屏故障维修中心：常见故障是主板坏、上错电、通讯口坏、通讯不上、链接不上plc模块、高压板故障、背光灯管不亮、背光暗、触摸板不能使用、触摸板无反应、触摸通病故障维修。
13)花屏故障现象：图像彩色反相,且在出现菜单显示时表现出缺色而形成的补色出现。对应维修思路：主板与屏的接口时序不一致造成，重新升级对应软件数据。
14)花屏故障现象：彩色竖条，控制功能正常,且有黑屏现象。
对应维修思路：主板发送的LVDS信号与逻辑板驱动的逻辑时序不对应，查LVDS线和逻辑板。
15)花屏故障现象：图像呈现亮度不均匀,且有垂直和水平断续亮线干扰.输入其它测试信号也存在此现象。
对应维修思路：LVDS信号传输不良。
16)花屏故障现象：格仔形规则块状花屏(满屏竖条)。
对应维修思路：主芯片与DDR之间通信。
17)花屏故障现象：光栅在垂直方向上出现垂直竖条闪动,且光栅在二分之一处错开。
对应维修思路：问题是由行列驱动信号和时序控制信号丢失造成。1)行列驱动电路自身问题. 2)逻辑板与行列驱动电路的连接排插接触不良造成驱动信号异常.3)逻辑板格式变换电路未送出RSDS信号.
18)花屏故障现象：在有图像画面时可看到有彩色点组成的垂直竖道,有菜单显示时可见有白色雨点状斜纹,在无信号时整屏可隐约看到不均匀的较大的彩色颗粒点。
对应维修思路：像素丢失,检查缓存。
19)花屏故障现象：图像正常显示,只是其中会在局部区域,夹杂有很多细小的“雪花” 状彩点。
对应维修思路：LVDS线不良。
20)花屏故障现象：无信号蓝屏时正常,加信号时图像花屏。
对应维修思路：主板DDR存储器和主板通信不良。
通讯案例实操
1.两台S7-200SMART PLC之间的以太网通讯
2.两个S7-200 SMART PLC之间的Modbus_RTU通信
3.S7-200SMART PLC与西门子变频器USS通信编程 在线调试。
触摸屏组态（HMI人机界面组态）
1.概述；触摸屏原理分析；
2.项目组态的方法与技巧
3.画面对象组态(IO域组态、按钮组态、开关组态、图形输入输出对象组态、时钟与日期时间域组态、间接寻址与符号IO域组态、图形列表与图形IO域组态）
4. PLC与HMI通信参数设置
5. 触摸屏与操作员面板应用实例
6. 西门子触摸屏与西门子S7-200/200SMART综合实例讲解及实验
