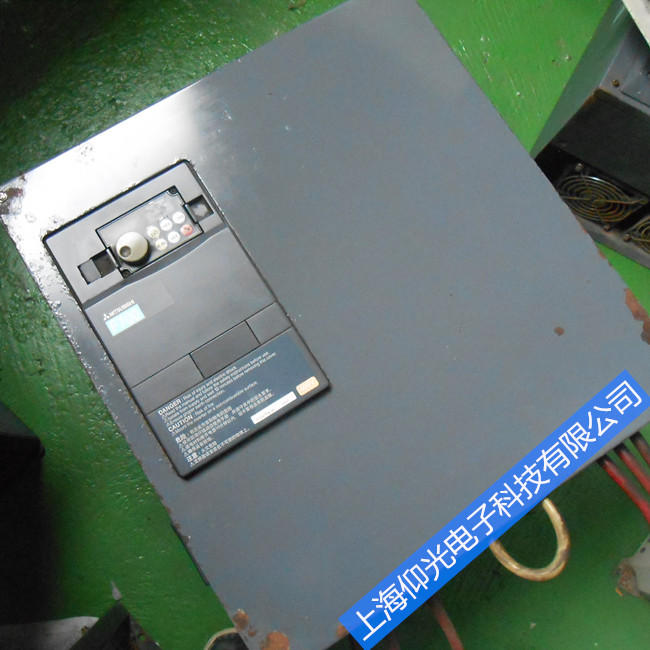

三菱变频器常见故障分析
E.UVT故障
欠压保护。故障描述:如果变频器的电源电压下降,控制回路可能不能发挥正常功能。或引起电机的转矩不足,发热的增加。为此,当电源电压下降到300V以下时,停止变频器输出。如果P , P1之间没有短路片,则欠压保护功能动作。
故障排除:根据故障的解释,发生故障有2个地方。
第一:当主回路电源电压下降到300V-下,或者是P,P1之间没有短接,导致变频器内部直流母线电压低,显示UVT故障。
第二:当变频器内部直流母线电压正常,但是检测回路损坏,也会显示UVT故障。
该直流电压检测是以直接降压方式采样后,进入光耦隔离,后进入CPU处理。在维修时候会发现该光耦经常会损坏,更换光耦就可以修复。
E.GF故障
输出侧接地故障过电流保护。故障描述:当变频器的输出侧(负荷侧)发生接地,流过接地电流时,变频器停止输出。
故障排除:根据故障的解释,发生故障点主要在两方面。
第一:输出电机侧对地短路,当有电流输出时候,变频器检测到三相电流之和不为零,变频器停止输出,显示接地故障。
第二:变频器内部电流检测故障。该电流检测线路是经过霍尔检测及采样后, 进入控制卡处理。维修只要将先检测霍尔元件,如果霍尔元件是好的情况下,可以先更换控制卡,就基本上可以解决问题。
E.OC1,0C2 , 0C3故障
加速、恒速、减速中过电流故障。故障描述:当在加速、恒速、减速过程中,当变频器输出电流超过额定电流的200%时,保护回路动作,停止变频器输出。
故障排除:
第一:负载是否发生急剧变化,或者是负载太重。
第二:输出是否短路,包括电机侧有没有短路,如果电机侧没有短路,那么变频器输出是否短路?
第三:变频器内部硬件故障,包括电流检测, IGBT模块,驱动线路损坏等。
出现这些问题就要逐步的排除,首先要检测IGBT模块,后测试驱动线路,然后再检测电流检测部分线路。这些就是维修中经常要遇到的问题。
E6, E7故障
CPU故障,故障描述:如果内置CPU周围回路的算术运算在预定时间内没有结束,变频器自检判断异常,变频器停 止输出。
故障排除:出现此类故障先检测控制卡和电源卡之间的连接线是否牢固。如果连接线没有问题的话，那么就是可能是1、电源卡上集成电路1302 H02损坏.2.电源卡上隔离光耦损坏以及CPU损坏。出现此类故障CPU损坏的几率比较大。
E.LF故障
输出欠相保护,故障描述:当变频器输出侧(负荷侧)三相(U , V , W)中有一相断开时,变频器停止输出。
故障排除:
1.检测电机侧接线是否正常,如果正常就是变频器的问题。
2、变频器缺相,检查变频器输出电压是否平衡。如果输出电压平衡,那么就是电流检测出现问题。检查霍尔元件以及输出状态检测线路。就可以找到问题。
三菱变频器常见故障代码分析处理
名称:加速中过电流断路
内容:加速运行中,当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作，停止变频器输出。
检查:是否急加速运转。输出是否短路,接地。
处理:延长加速时间
三菱变频器显示E.OC2三菱变频器维修
名称:定速中过电流断路
内容:定速运行中，当变频器输出电流达到或超过 大约额定电流的200%时,保护回路动作停止变频器输出。
检查:负荷是否有急速变化。输出是否短路,接地。
处理:取消负荷的急速变化。
三菱变频器显示E.OC3三菱变频器维修
名称:减速中过电流断路
内容:减速运行中(加速、低速运行之外),当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出。
检查:是否急减速运转。输出是否短路,接地。电机的机械制动是否过早。
处理:延长减速时间。检查制动动作。
三菱变频器显示E.OV1三菱变频器维修
名称:加速中再生过电压断路
内容:因再生能量,使变频器内部的主回路直流电压超过规定值,保护回路动作,停止变频器输出。电源系统里发生的浪涌电压也可能引起动作。
检查:加速度是否太缓慢。
处理:缩短加速时间。
显示: E.OV2三菱变频器维修
名称:定速中再生过电压断路
内容:因再生能量,使变频器内部的主回路直流电压超过规定值,保护回路动作,停止变频器输出。电源系统里发生的浪涌电压也可能引起动作。
检查:负荷是否有急速变化。
处理:取消负荷的急速变化。请根据需要使用制动单元或提高功率因数变换器(FR-HC)。
三菱变频器显示E.OV3三菱变频器维修
名称:减速,停止中再生过电压断路
内容:因再生能量,使变频器内部的主回路直流电压超过规定值,保护回路动作,停止变频器出。电源系统里发生的浪涌电压也可能引起动作。
检查:是否急减速运转。
处理:延长减速时间(使减速时间符合负荷的转动惯量)。减少制动频度。请根据需要使用制动单元或提高功率因数变换器(FR-HC)。
三菱变频器显示E.THM三菱变频器维修
名称:电机过负荷断路(电子过流保护)(注1)
内容:当变频器的内置电子过流保护,检测到由于过负荷或定速运行时,冷却能力降低,引起电机过热时,停止变频器输出。多极电机或两台以上电机运行时,请在变频器输出侧安装热继
电器。
检查:电机是否处于过负荷。
处理:减轻负荷。定转矩电机时,将Pr.71设定为定转矩电机。
显示E.THT三菱变频器维修
名称:变频器过负荷断路(电子过流保护) (注1)
内容:如果电流超过额定电流的150% ,而未发生电流断路(200%以下)时,为保护输出晶体管，反时限特性,使电子过流保护动作,停止变频器输出。
检查:电机是否处于过负荷。
处理:减轻负荷。
(注1)如果变频器复位,电子过流保护的内部热积算数据将被初始化。
显示E.FIN三菱变频器维修
名称:散热片过热
内容:如果散热片过热,温度传感器动作,使变频器停止输出。
检查:周围温度是否过高。冷却散热片是否堵塞。
处理:周围温度调节到规定范围内。
