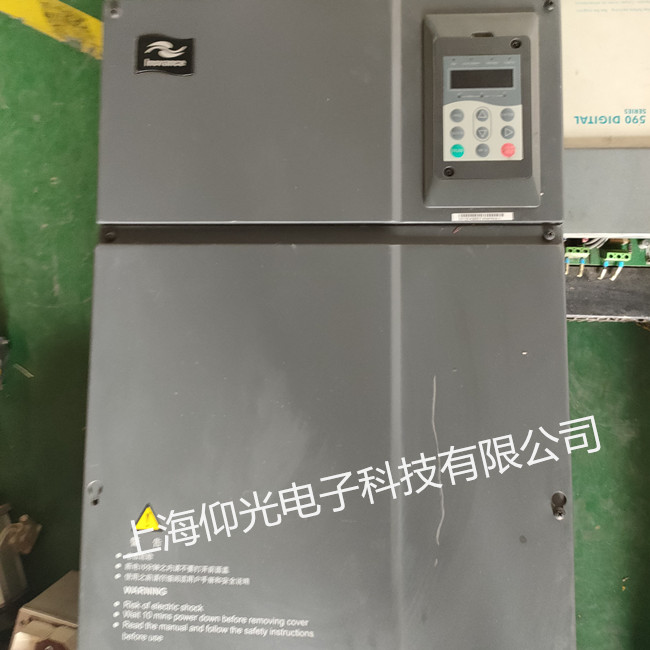

汇川变频器维修案例；
1，汇川的开关电源故障导致的无显示。
2，驱动电源或者主板故障导致了无显示。
3，操作面板故障导致屏幕无显示故障。
汇川变频器常修系列：
汇川MD300系列变频器维修 汇川MD320系列变频器维修
汇川MD330系列变频器维修 汇川ME320系列变频器维修
汇川MD280系列变频器维修 汇川MD380系列变频器维修
汇川HD90系列变频器维修 汇川MD290系列变频器维修
汇川MD500系列变频器维修 汇川MD310系列变频器维修
汇川HE300系列变频器维修 汇川HE200系列变频器维修
变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。
IGBT过流保护功能
HCPL-316J具有对IGBT的过流保护功能，它通过检测IGBT的导通压降来实施保护动作。同样从图上可以看出，在其内部有固定的7V电平，在检测电路工作时，它将检测到的IGBTC～E极两端的压降与内置的7V电平比较，当超过7V时，HCPL-316J芯片输出低电平关断IGBT，同时，一个错误检测信号通过片内光耦反馈给输入侧，以便于采取相应的解决措施。在IGBT关断时，其C～E极两端的电压必定是超过7V的，但此时，过流检测电路失效，HCPL-316J芯片不会报故障信号。实际上，由于二极管的管压降，在IGBT的C～E极间电压不到7V时芯片就采取保护动作。
隔离检查法
有些故障常常难于判断发生在那个区域，采取隔离的办法就可以将复杂的问题简单化，较快地找出故障原因。
〖例 1〗维修一台英泰变频器，现象是上电后无显示，并伴有嘀－－嘀的声音。凭经验可断定开关电源过载，反馈保护起作用关断开关电源输出，并且再次起振再次关断而产生的嘀—嘀声。
首先去掉控制面板，上电发现依然如故，再逐个断开各组电源的二极管，最后发现风扇用的15V有问题。可是风扇并没有运转信号，不应该是风扇本身问题，看来是风扇前端的问题。最后发现15V的滤波电容特性不对，拆掉滤波电容测量，果然是老化了。换上新的电容就修复了。
