西门子802系统维修中心,数控系统显示报警修理方法

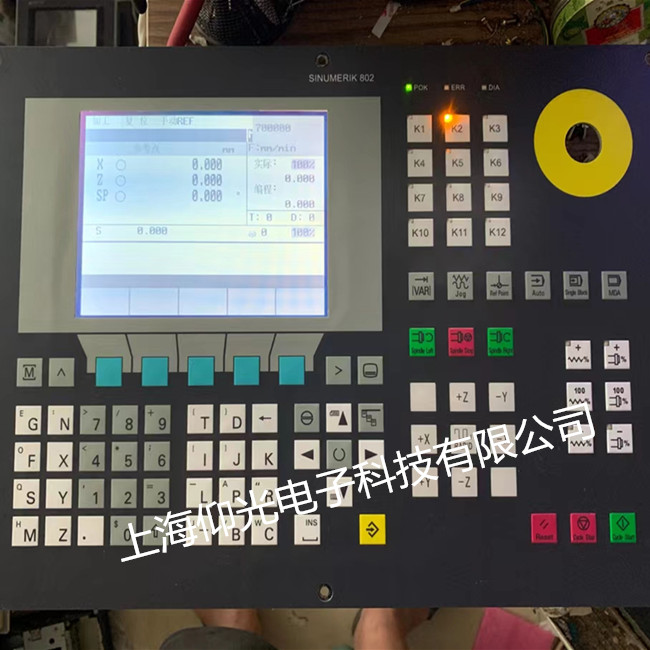

   SINUMERIK 802D sl系统维修中西门子维修工程师总结了一些关于这方面的问题,例如进入不了系统,进度条走到一半,黑屏,花屏,白屏,通讯连不上等以下实例仅供西门子用户参考;另外,如果贵公司西门子802D数控系统出现故障,可以按照如下方法进行解决。

1、802D开机进入不了系统,进度条走到一半,数码管显示1 3

A:DRAM核对无误后,依次按下列键:

(1) 水平左2键

(2) 垂直上2键    显示器将显示:default data ready?


(3).按扩展键:

如执行上述操作仍黑屏,说明硬件有问题.

 一般都能启动,故障电容失效,系统程序丢,恢复至工厂启动设置后解决。

黑屏:高压无,高压逆变器损坏,灯管坏,系统不启动,显示1 3,主板坏。

   花屏 白屏:液晶屏损坏,直接更换。

   通讯连不上:DP通讯中断,通讯输入站信号中断,系统接口本身损坏。键盘和屏的通讯。

   按键失灵:按键全部失灵,按键个别失灵,更换即可

2、14092报警:通道1程序段轴A1轴类型错误;

定义轴A1为旋转轴

编程:A1=10

若编程为A=10,则出现10492报警

3、按”增量”键,主轴停旋;

将PLC中控制主轴增量设定的接口信号(VB380X0005)删除.

4、MDI方式下在启动,主轴不旋动;

一种是先用“复位”键,将主轴停止后,再换到JOG方式移动工作台。另一种方法是修改PLC,增加如下:

在手动V31000000.2转到MDI或自动方式时,复位信号V30000000.0置位,延时100ms后,复位信号V30000000.0复位。

5、802D base line系统主轴无速度显示;

将参数MD13070[0]改成8000后,重新启动系统。

6、系统出现25040,25060等定位监控报警;

SINUMERIK802D系统的启动方法和启动方式:系统的启动方法分为冷启动、热启动两种。冷启动是直接给系统加DC24V电源的启动方法,热启动是系统在已启动运行后,再使系统重新启动的方法。

冷启动和热启动都有以下三种启动方式:方式0(正常上电启动)、方式1(缺省值上电启动)、方式3(按存储数据上电启动)。冷启动的三种启动方式是通过系统上的S1方式选择开关选择,热启动的三种启动方式是通过系统软键选择的。

    ①方式0启动(正常上电启动)。即以静态存储器区的数据启动。正常上电启动时,系统检测静态存储器,当发现静态存储器掉电,如果做过内部数据备份,系统自动将备份数据装人工作数据区后启动;如果没有做过内部数据备份,系统会将出厂数据区的数据写人工作数据区后启动。
