西门子变频器维修常见报警；

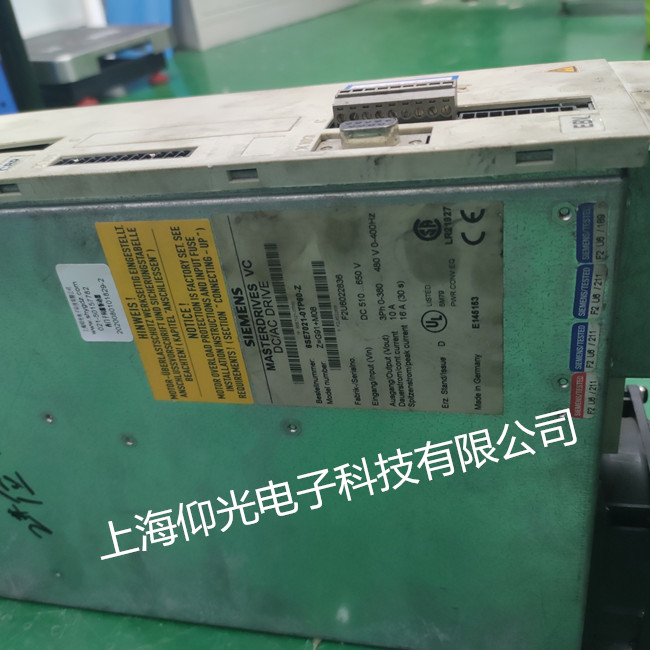

西门子6SE70工程型变频器，出现的比较多的故障有上电显示“E”的，有上电自检报F011、F029、还有启动就报F025的。
一般显示一个E的大部分都是开关电源故障，主要表现为开关电源的15V电源没有，其中开关电源部分比较容易出问题的几个点就是MT33167、4974电源脚两端的小电容，还有4974前端一个编号为Z8的小三极管（这个小三极管我自己碰到过好多回，这个管子一换立马见效）。也有时显示一个E,但是开关电源部分没什么问题（我碰到过一回），怎么检查都是好的，但是接上CUVC板就不行，我碰到的一回就是在没有备用的CUVC板的情况下自己检查，发现CUVC板上所有的5V电源短路了，断开所有的5V芯片和电容后发先还短路，最后没办法的情况下把三相检测芯片旁边的单片机吹下来才不得不承认一个事实，单片机短路了。
上电自检时报F011故障主要出在驱动和检测上面，驱动要是不好，或者不接IGBT那毫无疑问肯定会报警，70机的驱动采用的是陶瓷片封装的驱动厚膜，问题主要也就是出在上面，这个片子坏了其实也可以修的，只是在焊接时要特别小心，上面的焊盘和容易掉；再就是在厚膜片旁边有一个塑料封装的无极电容，当驱动损坏时也很容易击穿该小电容。当驱动静态驱动电压都正常的情况下，F011一般故障就出现在电流检测上面了，30KW以下的70机电流检测有一个专门的厚膜，通过厚膜经过一个A7的三极管给传感器供电，
F029故障就是找不到传感器信号，30KW以下的小功率70机把两个传感器都拆掉时就会报F029,所以一般自检报F029故障的可以从传感器开始往前查，我碰到的几回都是传感器前端的A7三极管同时坏掉了，当别的电路正常这两个管子同时坏时是显示F029,只坏一个时显示F011.

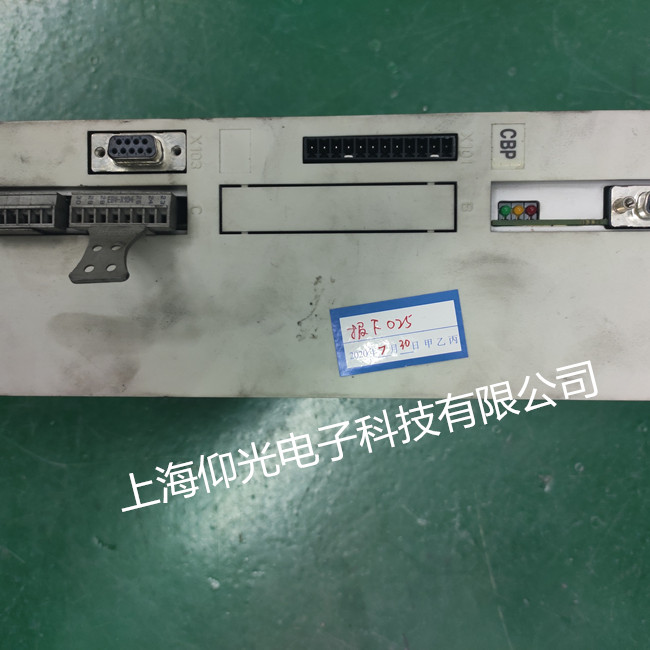

30KW以上的70机启动报F025:30KW以上的70机传感器是采用ABB生产的传感器，白色的，圆的，这两个传感器同时拆掉静态都不会报警的，所以在修30KW以上的70机时，要是U、V相的模块主回路损坏了就应该特别注意传感器是不是有问题，当这两个传感器都损坏，别的电路正常的情况下启动变频器时，变频器检测不到传感器信号会报F025,指示启动电流不到额定电流的12%.
西门子6SE70 系列变频器内部模块拆卸与测量
西门子6SE70变频器元件模块拆卸
整流桥 逆变IGBT模块拆卸与测量
IVI模块拆卸测量
ABO模块拆卸与测量
IGD模块拆卸测量三、变频器常见故障分析与排除【案例分析】
西门子6SE70变频器的操作控制面板PMU液晶显示屏上显示字母“E”报警西门子6SE70系列变频器的操作控制面板PMU液晶显示屏上无显示，“黑屏”门子变频器的操作控制面板PMU液晶显示屏上显示“008”，开机封锁西门子6SE70系列变频器的操作控制面板PMU液晶显示屏上显示“F011”报警西门子6SE70变频器上电初始运行正常，几秒后就跳闸，显示“F006”
西门子6SE70变频器一合闸就跳闸故障排除
操作控制面板PMU液晶显示屏显示“E”报警
西门子报显示００８故障
西门子报警F002
西门子6SE70F006 母线过电压西门子6SE70F011过电流F015 F053
西门子6SE70F021大电流时间过长故障F025 F026 F027 F029 在某相上存在UCE 关机故障F037 信号丢失故障西门子上电就报F011(过流）
运行后没有输出电压
驱动无规律报F025故障。
西门子6SE70变频器频率调不上去故障
过热故障
风机故障
CBP 通讯板损坏引发的故障PSU 电源板引发的故障电阻采样板 ABO 引发的故障接口板 IVI 损坏引发的故障西门子变频器炸机故障
