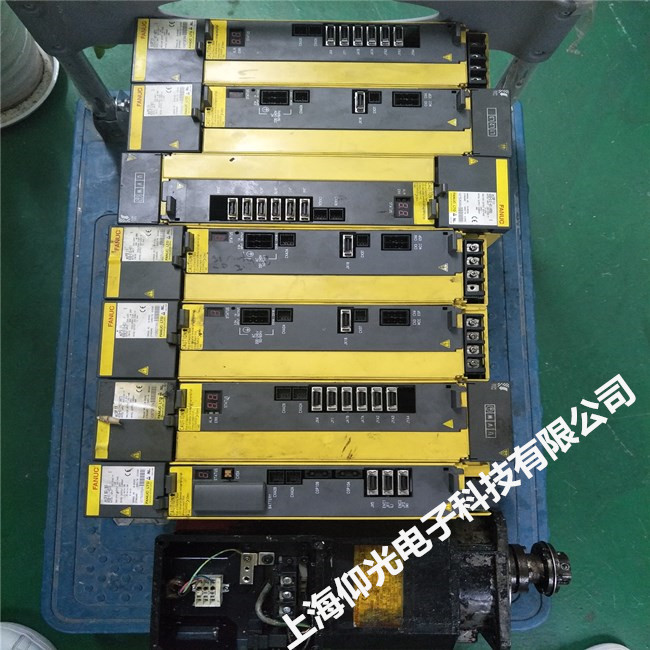

发那科驱动器故障维修解决方法——波形法
对发那科驱动器交变信号产生和处理电路来说，采用示波器观察信号通路各点的波形是直观、有效的故障检测方法。
波形法应用于以下三种情况：
1.波形的有无和形状
在工业机器人电路板维修中一般对电路各点的波形有无和形状是确定的，例如标准的电视机原理图中就给出各点波形的形状及幅值，如果测得该点波形没有或形状相差较大，则故障发生于该电路可能性较大。
当观察到不应出现的自激振荡或调制波形时，虽不能确定故障部位，但可从频率、幅值大小分析故障原因。
2.波形失真
在放大或缓冲等电路中，若工业机器人电路板参数失配或元器件选择不当或损坏都会引起波形失真，通过观测波形和分析电路可以找出故障原因。
3.波形参数
利用示波器测量波形的各种参数，如幅值、周期、前后沿相位等，与正常工作时的波形参数对照，找出故障原因。
应用波形法要注意
（1）对电路高电压和大幅度脉冲部位一定注意不能超过示波器的允许电压范围。必要时采用高压探TOU或对电路观测点采取分压或取样等措施。
（2）示波器接入工业机器人电路板时本身输人阻抗对电路有一定影响，特别测量脉冲电路时，要采用有补偿作用的10：1探TOU，否则观测的波形与实际不符。
机器人控制柜常见故障及解决方法
常见问题：
一：开关经常跳或者不能合闸？
1. 开关老化
2 .开关选型不对
3 .水泵卡死或电机内部短路
4 .线路老化，短路，用线过小或者缺相。
解决方法：
将控制系统的电源关掉，然后用绕表量电机，电路的三相是否有短路或接地现象（测量时注意：要把变频输出端拆下来，以免测试时把变频输出的模块烧坏）：用手转动电机看看是否有卡死；必要时更换开关。
二：接触器噪音大？
由于接触器的衔接触面不平造成，表面有沙或生锈。后果会造成缺相，导致接触器，开关变频等元器件的烧坏。
将控制该接触器的负载开关打下，手动快SU开关接触器经过反复多次后如果响声还没有解除，需将其拆下将衔铁磨平，或者更换新的接触器。
三：热继经常跳？
1、电机过载。
2、选型是否匹配。
3、否老化，主线是否过小。
解决方法：看电机与热继的选型是否匹配，检查电机确保电机正常还有此现象需要更换新的。更换新的匹配主线。
四：接触器或中继吸合不正常？
1 、线圈零圈断路。
2 、中间继电器头坏掉。
检查线路，更换新的中继头。
五：变频器经常报故障？
1、 参数设置不正确。
2 、变频器老化。
3 、水泵过载。
4 、缺相。
驱动器常见故障：无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、模块损坏、报错等上电黑屏、 花屏、暗屏、触摸失灵，按键损坏，电源板、高压板故障，液晶、主板坏等.
