海利普变频器报输出缺相维修
第一例故障现象：上电后显示正常，送入运行信号报OC故障代码。屏蔽IGBT管压降电路，单独为电源上电，测量V+脉冲端子，停机状态-8V，启动后脉冲电压约为+2.6V（用DC电压挡），与其它5路脉冲电压值相接近。基本“正常”。在IGBT逆变电路供电端串入两只限流灯泡试机，运行后灯泡变得很亮。学员暗自庆幸：多亏串接了灯泡，不然的话，可能IGBT模块已经炸毁了。是IGBT模块不良吗？用电压15V，恒流3A检测六只IGBT，均表现优良，没发现什么问题。此际学员想到驱动电路“修复”后，未测试输出电流，这是检修驱动电路一个大的纰漏啊。好了。用直流电流挡，串入30欧姆电阻，测量V+脉冲端子的动、静态正、负电流，故障原因豁然而现：停机状态，有负向电流，但电流值偏小；运行状态，仍为负向电流！有点怪了啊。重新测量静、动态的正、负电压值，基本上是正常的啊。无正向电流，但负向电流也显著偏小，检查10Ω栅极电阻的电阻值明显变大，焊下后测量为1MΩ左右，代换后驱动电路工作正常。
变频器常见故障：无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、模块损坏等
第二例上例故障现象相同。测W-脉冲端子，停机时的电压约为-5V，正常时为-8V。启动后用直流电压挡测脉冲电压为0V。如果检测正、反向输出电流值，表现更为明显，正、反向电流值均极小。检查结果，也同上例。换栅极电阻后故障排除。此两例故障，表现得很有意思。测脉冲端子的正、负电压均正常或接近正常，但测试输出电流时，“狐狸尾巴”露出来了。为分析方便，驱动电路当R17或R27电阻值严重变大（近于断路）时，此时脉冲电压或静态负压的正常，仅仅是一个假象。其实质是末级放大器失掉应有的激励电流，而使其输出电流能力大打折扣。第一例故障，虽然正、负电压貌似正常，但无正向电流仅有反向电流的实质说明末级放大器未能正常工作。第二例故障，T4或T2工作能力的严重下降，导致脉冲正电压与负电压相等而抵消，出现检测脉冲电压为零的现象。当R27电阻值变大时，可以看出，T4、T5的基极负压向0V靠拢，T4、T5为互补形式的放大器，此时T5的导通条件优于T4，因而测量输出电流时，电路尚有一定能力的负电流输出能力。此时又因T5基本上不再具备导通条件，因而测正向电流近于为零了。通过上述两例故障，再次说明检修驱动电路故障时，一定不能忽略检测输出电流这一措施
维修海利普变频器型号：
海利普迷你型变频器：HLP-C+ HOLIP-C+
海利普通用型变频器：HLP-A HOLIP-A
海利普风机水泵变频器：HLP-P HOLIP-P
海利普矢量变频器：HLP-NV HOLIP-NV

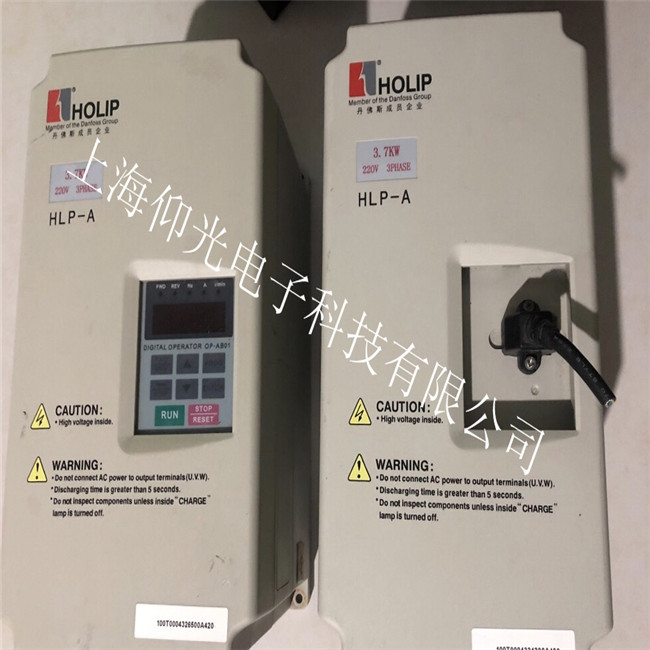

海利普通用型变频器：HLP-A HOLIP-A
HLPA00D423C 单三相220V 50Hz 0.4 1.0 2.5 0.4
HLPA0D7523C 单三相220V 50Hz 0.75 2.0 5.0 0.75
HLPA01D523C 单三相220V 50Hz 1.5 2.8 7.0 1.5
HLPA02D223B 单三相220V 50Hz 2.2 4.0 10 2.2
HLPA0D7543C 3Φ380V 50Hz 0.75 2.2 2.7 0.75
HLPA01D543C 3Φ380V 50Hz 1.5 3.2 4.0 1.5
HLPA02D243C 3Φ380V 50Hz 2.2 4.0 5.0 2.2
HLPA03D743B 3Φ380V 50Hz 3.7 6.8 8.5 3.7
HLPA05D543B 3Φ380V 50Hz 5.5 10 12.5 5.5
HLPA07D543B 3Φ380V 50Hz 7.5 14 17.5 7.5
HLPA001143B 3Φ380V 50Hz 11 19 24 11
HLPA001543B 3Φ380V 50Hz 15 26 33 15
HLPA18D543B 3Φ380V 50Hz 18.5 32 40 18.5
HLPA002243B 3Φ380V 50Hz 22 37 47 22
HLPA003043B 3Φ380V 50Hz 30 52 65 30
HLPA003743B 3Φ380V 50Hz 37 64 80 37
HLPA004543B 3Φ380V 50Hz 45 72 91 45
HLPA005543B 3Φ380V 50Hz 55 84 110 55
HLPA007543B 3Φ380V 50Hz 75 116 152 75
HLPA009043B .HLPA013243B.HLPA016043B
HLPA011043B.HLPA018543B.HLPA020043B
HLPA022043B.HLPA025043B.HLPA028043B
HLPC0D7543B,HLPC01D543B.HLPC02D243B

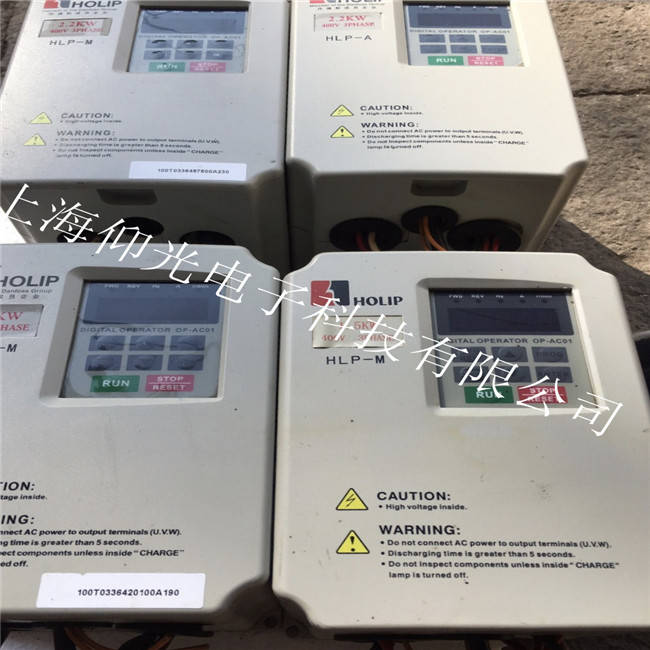

海利普变频器HOLIP-M（磨床专用）
HLPM00D423B 单三相220V 50Hz 0.4 1.0 2.5 0.4
HLPM0D7523B 单三相220V 50Hz 0.75 2.0 5.0 0.75
HLPM01D523B 单三相220V 50Hz 1.5 2.8 7.0 1.5
HLPM02D223B 单三相220V 50Hz 2.2 4.0 10 2.2
HLPM0D7543B 3Φ380V 50Hz 0.75 2.2 2.7 0.75
HLPM01D543B 3Φ380V 50Hz 1.5 3.2 4.0 1.5
HLPM02D243B 3Φ380V 50Hz 2.2 4.0 5.0 2.2
HLPM03D743B 3Φ380V 50Hz 3.7 6.8 8.5 3.7
HLPM05D543B 3Φ380V 50Hz 5.5 10 12.5 5.5
HLPM07D543B 3Φ380V 50Hz 7.5 14 17.5 7.5
HLPM001143B 3Φ380V 50Hz 11 19 24 11
HLPM001543B 3Φ380V 50Hz 15 26 33 15
HLPM18D543B 3Φ380V 50Hz 18.5 32 40 18.5
HLPM002243B 3Φ380V 50Hz 22 37 47 22
HLPM003043B 3Φ380V 50Hz 30 52 65 30
HLPM003743B 3Φ380V 50Hz 37 64 80 37
HLPM004543B 3Φ380V 50Hz 45 72 91 45
HLPM005543B 3Φ380V 50Hz 55 84 110 55
