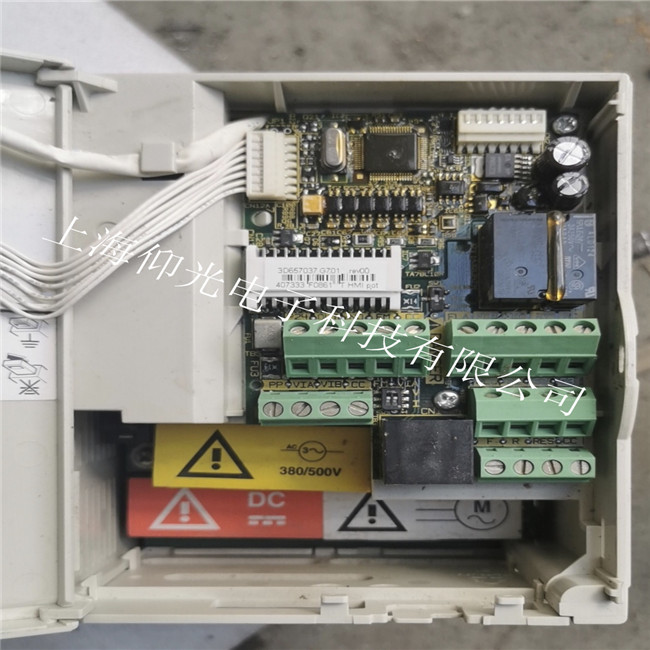

东芝变频器VF-PS1系列维修介绍
单元故障、变频器过流、高压失电、接口板故障、控制器不通讯、接口板不通讯、电机过载、参数错误、主控板故障。单元故障包括：熔断器故障、单元过热、驱动故障、光纤故障、单元过压。外部故障必须先解除高压分断（柜门按钮或外部接点）状态再系统复位，才能使系统恢复到正常状态；除外部故障以外的重故障发生后，直接系统复位即可使系统恢复到正常状态，但在再次上电前一定要找出故障原因。当VCC与VE之间的电压值小于12V时，输出低电平，以防止IGBT工作在线性工作区造成发热过多进而烧毁。
变频器开关电源电路， 变频器开关电源主要包括输入电网滤波器、输入整流滤波器、变换器、输出整流滤波器、控制电路、保护电路。我们公司产品开关电源电路如下图，是由UC3844组成的开关电路：开关电源主要有以下特点: 1,体积小,重量轻:由于没有工频变频器，所以体积和重量吸有线性电源的20~30% 2，功耗小，效率高：功率晶体管工作在开关状态，所以晶体管的上功耗小，转化效率高，一般为60~70%，而线性电源只有30~40%
二极管限幅电路
限幅器是一个具有非线性电压传输特性的运放电路。其特点是：当输入信号电压在某一范围时，电路处于线性放大状态，具有恒定的放大倍数，而超出此范围，进入非线性区，放大倍数接近于零或很低。在变频器电路设计中要求也是很高的，要做一个好的变频器维修技术员，了解它也相当重要。 1、 二极管并联限幅器电路图如下所示：
2、二极管串联限幅电路如下图所示：
9）变频器控制电路组成
如下图所示，控制电路由以下电路组成：频率、电压的运算电路、主电路的电压、电流检测电路、电动机的速度检测电路、将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路。
在图 1点划线内，无速度检测电路为开环控制。在控制电路增加了速度检测电路，即增加速度指令，可以对异步电动机的速度进行控制更精确的闭环控制。
1)运算电路将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。
2)电压、电流检测电路与主回路电位隔离检测电压、电流等。
3)驱动电路为驱动主电路器件的电路，它与控制电路隔离使主电路器件导通、关断。
4)I/0输入输出电路为了变频器更好人机交互，变频器具有多种输入信号的输入 (比如运行、多段速度运行等)信号，还有各种内部参数的输出“比如电流、频率、保护动作驱动等)信号。
5)速度检测电路以装在异步电动轴机上的速度检测器 (TG、PLG等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。
6)保护电路检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压、电流值。
东芝变频器维修VFP7，可修复东芝变频器VFP7常见故障：无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、模块损坏等；
东芝变频器维修，东、安装、调试：VFA7系列，VFNC1系列，VFS11系列，VFP7系列，VFS7系列， VFS7e系列，VFS9系列，VFA3系列，VFA5系列， VF-A7系列，VFSX系列,G3系列，G7系列，H7系列，W7系列，Q7系列，QS系列，S5系列，P2系列，Q2系列；
，E3系东芝变频器维修：VFA7系列，VFNC1系列，VFS11系列，VFP7系列，VFS7系列， VFS7e系列，VFS9系列，VFA3系列，VFA5系列， VF-A7系列，VFSX系列,G3系列，G7系列，H7系列，W7系列，Q7系列，QS系列，S5系列，P2系列，Q2系列 ；
E3系列:VT130E3U2035,VT130E3U2055,VT130E3U2080,VT130E3U211,
0,VT130E3U2160,VT130E3U2220,VT130E3U2270,VT130E3U2330,VT130E3U2400,
VT130E3U2500,VT130E3U2600,VT130E3U4055,VT130E3U4080,VT130E3U4110,
VT130E3U4160,VT130E3U4220,VT130E3U4270,VT130E3U4330,VT130E3U4400,
VT130E3U4500,VT130E3U4600,VT130E3U4750,VT130E3U410K,VT130E3U412K,
VT130E3U6060,VT130E3U6120,VT130E3U6160,VT130E3U6220,VT130E3U6270,
VT130E3U6330,VT130E3U6400,VT130E3U6500,VT130E3U6600,VT130E3U6750,
VT130E3U610K,VT130E3U612K;
G3系列:VT130G3U2010,VT130G3U2015,VT130G3U2025,
VT130G3U2035,VT130G3U2055,VT130G3U2080,VT130G3U2110,VT130G3U2160,
VT130G3U2220,VT130G3U2270,VT130G3U4015,VT130G3U4025,VT130G3U4035,
VT130G3U4055,VT130G3U4080,VT130G3U4110,VT130G3U4160,VT130G3U4220,
VT130G3U4270,VT130G3U4330,VT130G3U4400,VT130G3U4500,VT130G3U2330,
VT130G3U4600,VT130G3U4750,VT130G3U410K,VT130G3U412K,VT130G3U415K,
VT130G3U420K,VT130G3U425K,VT130G3U6060,VT130G3U6120,VT130G3U6160,
VT130G3U6220,VT130G3U6270,VT130G3U6330,VT130G3U6400,VT130G3U6500,
VT130G3U6600,VT130G3U6750,VT130G3U610K,VT130G3U612K,VT130G3U615K,
VT130G3U620K,VT130G3U625K,VT130G3U430K,VT130G3U43K,VT130G3U4015N4,
VT130G3U4025N4,VT130G3U4035N4,VT130G3U4055N4,VT130G3U4080N4,
VT130G3U4110N4,VT130G3U2010N4,VT130G3U2015N4,VT130G3U2025N4,
VT130G3U2035N4,VT130G3U2055N4,VT130G3U2080N4;
H3系列:VT130H3U2035,VT130H3U2055,VT130H3U2080,
VT130H3U2110,VT130H3U2160,VT130H3U2220,VT130H3U2270,VT130H3U2330,
VT130H3U4055,VT130H3U4080,VT130H3U4110,VT130H3U4160,VT130H3U4220,
VT130H3U4270,VT130H3U4330,VT130H3U4400,VT130H3U4500,VT130H3U4600,
VT130H3U4750,VT130H3U410K,VT130H3U412K,VT130H3U415K,VT130H3U420K,
VT130H3U425K,VT130H3U430K;
G7系列:VT130G7U2010,VT130G7U2015,VT130G7U2025,
VT130G7U2035,VT130G7U2055,VT130G7U2080,VT130G7U2110,VT130G7U2160,
VT130G7U2220,VT130G7U2270,VT130G7U2330,VT130G7U4015,VT130G7U4025,
VT130G7U4035,VT130G7U4055,VT130G7U4080,VT130G7U4110,VT130G7U4160,
VT130G7U4220,VT130G7U4270,VT130G7U4330,VT130G7U4400,VT130G7U4500,
VT130G7U4600,VT130G7U4750,VT130G7U410K,VT130G7U412K,VT130G7U415K,
VT130G7U420K,VT130G7U425K,VT130G7U430K,VT130G7U6015,VT130G7U6025,
VT130G7U6035,VT130G7U6060,VT130G7U6080,VT130G7U6110,VT130G7U6160,
VT130G7U6220,VT130G7U6270,VT130G7U6330,VT130G7U6400,VT130G7U6500,
VT130G7U6600,VT130G7U6750,VT130G7U610K,VT130G7U612K,VT130G7U615K,
VT130G7U620K,VT130G7U625K,VT130G7U630K;
TOSVERTVF-S9系列:VFS9S-2002PL,VFS9S-2004PL,
VFS9S-2007PL,VFS9S-2015PL,VFS9S-2022PL,VFS9-2002PM,VFS9-2004PM,
VFS9-2007PM,VFS9-2015PM,VFS9-2022PM,VFS9-2037PM,VFS9-2055PL,
VFS9-2075PL,VFS9-2110PM,VFS9-2150PM,VFS9-4007PL,VFS9-4015PL,
VFS9-4022PL,VFS9-4037PL,VFS9-4055PL,VFS9-4075PL,VFS9-4110PL,
VFS9-4150PL;
VF-S7S系列:VFS7S-2002P,VFS7S-2004P,VFS7S-2007P,
VFS7S-2015P,VFS7S-2022P;
VF-A5/A5P系列:VFA5-4300P,VFA5-4007P,VFA5-4015P,
VFA5-4022P,VFA5-4037P,VFA5-4055P,VFA5-4075P,VFA5-4110P,VFA5-4150P,
VFA5-4185P,VFA5-4220P,VFA5-4370P,VFA5-4450P,VFA5-4550P,VFA5-4750P,
VFA5-4110KP,VFA5-4110KP,VFA5-4132KP,VFA5-4160KP,VFA5-4220KP,
VFA5-4220KP,VFA5-4280KP,VFA5P-4185P,VFA5P-4220P,VFA5P-4300P,
VFA5P-4370P,VFA5P-4450P,VFA5P-4550P,VFA5P-4750P,VFA5P-4900P,
VFA5P-4110KP,VFA5P-4132KP,VFA5P-4160KP,VFA5P-4200KP,
VFA5P-4220KP,VFA5P-4280KP,VFA5P-4315KP;
VF-S7系列:4007P,4015P,4022P,4037P,4055P,4075P,
4110P,4150P,2004P,2007P,2015P,2022P,2037P,2055P,2075P,110P,2150P
