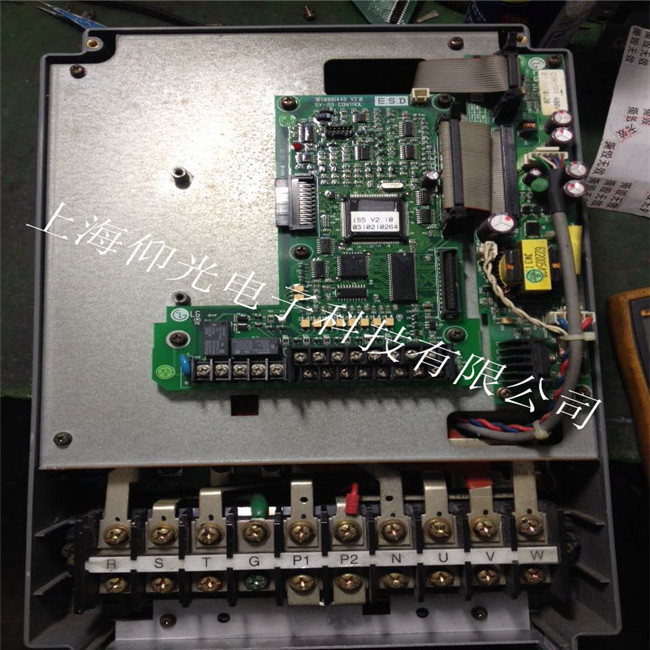

LG is5变频器常见故障维修
1、OC故障
和其他变频器一样，过流报警也是LG变频器的一个常见故障，排除加减速时间等参数设置的原因外，在硬件上主要有以下可能性：大功率模块的损坏可能引起OC报警，小功率经济型的变频器使用的是TYCO公司PIM的模块，通用型的中等功率的变频器则使用了富士公司生产的PIM模块和三菱公司的IGBT模块，大功率变频器则使用了西门子公司的IGBT模块。
大功率模块的损坏主要可能有以下几种原因造成：
(1)输出负载发生短路缺相；
(2)负载过大，大电流持续出现；
(3)负载波动很大，导致浪涌电流过大，都可能引起OC报警，损坏功率模块。
2、HW故障
此故障可能是LG-IG5系列变频器特有的一个故障，主要引起原因有以下几种可能性：
(1)散热风扇的损坏。由于使用环境等原因而导致风扇轴承摩擦力过大，引起风扇负载偏大而显示HW故障；
(2)功率模块内置的温度检测电路损坏也会引起HW故障；
(3)此外主板故障也轻易引起HW故障。
3、Groundfault故障
接地故障也是我们平时会碰到的故障，在排除电机接地存在问题的原因外，可能发生故障的部分就是霍耳传感器了，霍尔传感器由于受温度，湿度等环境因数的影响，工作点很轻易发生飘移，导致GF报警。
4、无显示故障
无显示故障通常是由开关电源的损坏而引起。与普通自激或他激式开关电源不同的是LG变频器使用了一个叫做TL431的可控稳压器件来调整开关管的占空比，从而达到稳定输出电压的目的。当有负载短路时常会导致开关电源封锁输出，面板无显示。
与其他变频器一样，像LV、OV故障，驱动电路损坏故障在LG变频器上也会碰到. 11kw~22kw出现LV.OV故障多数是长条板的问题。
5、FU故障
LG-IS5以及IH系列变频器都是带有快速熔断器检测的，由于快速熔断器的分断能力能够达到5个ms左右。所以当有大电流经过变频器内部时，快速熔断器就能动作，从而保护大功率模块。但由于快速熔断器的损坏，也就引起了FU故障的出现。更换快速熔断器。但是这个故障出现后模块也可能损坏了
LG is5变频器常见故障检测方法
1、电流信号检测电路
1）模拟信号放大电路
U12、U13（TL084C 四运放IC）内部部分电路，对电流互感器输出的电流信号进行初步（反相）放大后，经过电平位移，处理为MCU可以接受的电压信号，送入MCU的79、80、81引脚。这是三路模拟电压信号。
2）电流信号基准电路
由MCU的86脚（或为+5V供电引脚）的+5V，经U14反相处理为-9.7V的电流准电压，再送入U12、U13组成的反相器（与输入信号构成加法器）电路，经衰减形成2.4V的电流基准（表征为零电流水平）信号，输入MCU。
3）过载/接地故障信号形成电路
电流互感器输出的采样电流信号，经第一级放大后，同时输入由D5~D7组成三相全波整流电路，得到IUVW全电流信号，经U14进一步处理为“单向电流信号”，送入后级窗口电压比较器电路，过载发生时，据运行状态的不同，报出过载或接地故障。
2、直流电压信号检测电路
1）从开关变压器的-15V工作绕组，反向整流取出开关管饱和期间（相关于一次高压绕组接入DC530V）产生的感生电压（象征着DC530V的高低），由R46、R45分压衰减为3.9V采样信号，经U13电压跟随器处理后，输入至MCU的83脚。此为一路模拟电压信号，用于直流回路电压显示。
2）D19整流输出的电压检测信号，同时与ZD3构成的基准电压信号相比较，当大于基准电压时，光耦PC8导通，将过电压信号故障信号输入MCU的55脚。
3、模拟温度检测信号
模块温度变化由2k热敏电阻取出，与R27、R61分压后，由U13电压跟随后，输入至MCU的83脚。
4、熔断器状态检测电路
在熔断器完好时，光耦PC6的输入端电压为0V，不能形成输入侧发光二极管的电流通路。当熔断器熔断后，FUSE1两端出现巨大的电压差，经R30限流，光耦PC6输出端4脚由+5V变为0V，将熔断器的故障信号，输入至MCU的75脚。
同时，以上各路故障信号（熔断器故障信号除外），同时还输入F21（全称为SN74F21）与门电路，处理后，送入MCU的52脚。
