通力电梯变频器报0126、0130故障分析案例
首先我们来说一下通力电梯常见的0026故障、报0026故障有很多种原因都会出现、比如：
1、变频器内部驱动电路部分出问题、
2、给变频器供电不正常、
3、LCECPU故障CPU D8黑色芯片用时间长了内部电池耗尽也会报0026故障、
4、LCECPU和驱动通信故障也会报0026故障。
0025主接触器释放不吸合，0108故障也是比较常见的、测速编码器、相序错误、驱动不稳定导致输出三相不平衡等都导致报108故障。0126一般和抱闸有关、

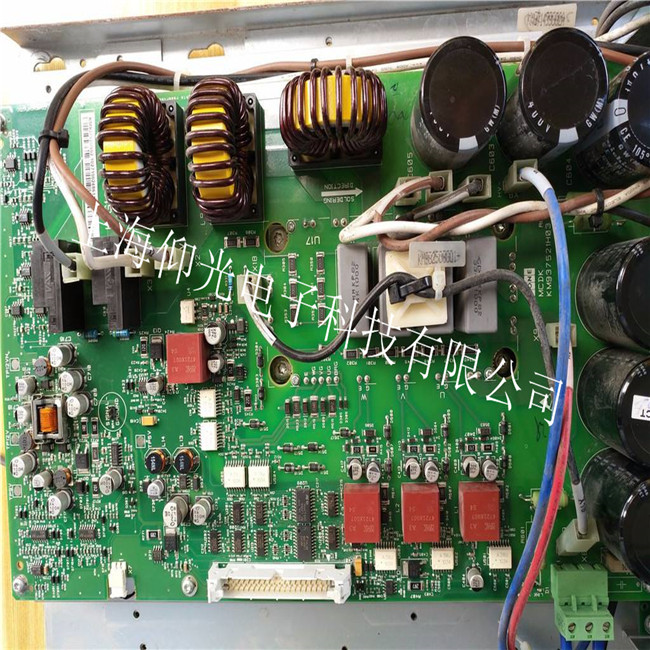

最后我来说说0130故障：130故障也是KONE电梯常见的故障、通力报0130故障首先要会看后面仔代码是什么？比如:报0130-5000-76、0130-5000-75、25、213、212、214、113、114、5100等等，仔代码76、75一般都是变频器内部逆变器(INU)损坏、如果上电显示0026故障、可以先检测CPU40、和377主板、如果这个都排除了，那就是变频器驱动内部故障需要送修。
最近在一个项目中的调试过程中遇到一台电梯出现了0126 0026故障，每次断电送电就恢复。首先大家了解下0126 ，0126抱闸故障，当然这里出故障，0026也跟着出来了。0126是有子代码的，一般真正是抱闸损坏的情况很少，至少我只碰到过一次。一般0126随之而来的子代码是1046 还有个忘记了，毕竟我不可能记住这么多代码。只记得故障是抱闸测试(6-30)通力电梯的抱闸这一块，都自带测试功能的，而且，默认打开，时间设置不一定。如果没人去更改这个参数的话，当然，一般是没人去改的，电梯在静止状态，会每隔几分钟，几十分钟抱闸打开自动测试一次的。当然，有自动测试，也就有随之而来的1046这一系列故障。
通力电梯故障代码及解决方法
代码故障名称原因状态操作
0001驱动时间长位置信号30/B30经过一段运行时间后没有变化立即停止关电
0004连续三次同步运行失败连续三次同步运行系统均无法正确接收减速平层信号三次失败后停在端站关电
0007门区开关308030卡死启动一段时间后没有检测到30/B30信号的下降缘，门区开关30/B30一直有效运行至目的楼层，门开不走车关电或打检修
0008NVRAM损坏或容量不够送电时检测NVRAM的容量不够 更换NVRAM
0014门区检查电路没有释放486.443;1.443：2任一个连续2次没有经过(ACO/ACL)运行至目的楼层，脱离服务关电
0015门区检查电路没有吸合486.443;1.443：2任一个连续2次没有经过(ACO/ACL)运行至目的楼层，脱离服务关电
0021安全回路不通安全回路输入1无电压立即停止安全回路接通
0022厅门锁不通安全回路输入3无电压立即停止厅门锁接通
0023轿门锁不通安全回路输入2无电压立即停止轿门锁接通
0025启动系统故障电梯停止时主接触器没有释放不启动主接触器排故障
0026驱动系统故障驱动系统检测到故障(v3FCK灯不亮)不启动关电或打检修
0039短路77按扭卡死LCEBOPU板上的短路77按扭卡死不启动直至该按扭松开
0042轿厢照明监视轿厢照明没电运行至目的楼层，脱离服务直至该信号消失
0044关门障碍尝试多次关门但门锁不通5次失败后，门开不走关电或打检修
0048反向开门装置持续有效反向开门信号持续超过一分钟保持开门直至信号消失关电
0051启动无效5次启动不成功，可能比如厅门没关好开门然后再试五次自动恢复
0052上下同步开关同时有效77U和77N同时有效立即停止，只有RDF能开动在端站自动恢复
0058准备运行超时有运行要求但电梯没启动超过100秒立即停止，十秒后尝试运行关电或打检修
0060V3F16的加速信号丢失没有收到驱动系统的加速信号运行至端站关电或打检修
0071门区信号丢失经过数层61U/N时找不到30/B30信号的上升沿运行至目的楼层，不开门关电或打检修
007261U信号卡死61U信号在离开门区一段时 间后仍不释放运行至目的楼层，然后开至最低楼层，如仍然卡死，则脱离服务关电或打检修
007361N信号卡死经过数层门区时，找不到61N信号的上升沿同上关电或打检修
007461N信号卡死61N信号在离开门区一段时 间后仍不释放同上关电或打检修
007561U信号卡死经过数层门区时，找不到61U信号的上升沿同上关电或打检修
0076门区监视第一次不释放486.443：1.443：2任一运行时没有释放(ADO/ACL)(允许)运行至目的楼层15秒后自动恢复
0077开门限位故障(一直无效)开门但收不到开门信号
0078轿内按扭卡死任意轿内按扭卡死超过60秒取消该扭服务，直至……..按扭恢复正常
0079外呼按扭卡死任意外呼按扭卡死超过60秒取消该扭服务，直至……..按扭恢复正常
0082门区监视第一次不吸合486.443：1.443：2任一运行时没有吸合(ADO/ACL)(允许)运行至目的楼层15秒后自动恢复
0083位置丢失计算与井道信号不符运行至端站
0084开门限位故障(一直有效)门关好但仍收到开门信号 自动恢复
0089厅门锁回路监视厅门打开(非轿厢位置)运行至目的楼层，脱离服务关电或打检修
0145EBD设备损坏 EBD设备
0146EBD电池损坏 EBD电池
驱动故障
0101驱动停止驱动系统检测到故障使电梯停止 检查井道驱动故障
0102马达过电流
0103制动电阻制动电阻损坏 检查制动电阻
0104马达过热马达热敏
0105交流供电中间直流电压过低
