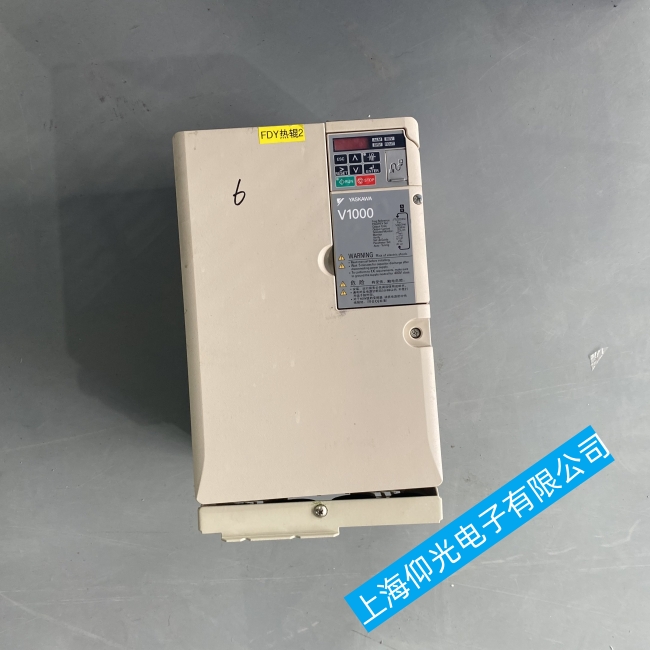

关于安川G系列变频器的常见故障及故障分析和解决方法。
变频器故障1：OC  Over current  过电流
故障描述：安川G系列变频器的输出电流超过了过电流检出值。
故障原因：
1、变频器输出侧发生短路，接地（电机烧毁，绝缘劣化，电缆破损而引起的接触，接地等）。
2、负载太大，加速时间太短。（通常是见于调试加速过程中报，调长加速时间和检查L2-03）
3、变频器输出侧电磁开关已动作。
4、电机短时堵转，如开闸制动器动作缓慢（有可能是制动器有问题，或是调试的程序有问题，制动器刹车皮摩擦，或是关闸时没有零速抱闸，没有零速抱闸通常都是参数或程序有问题）
5、变频器的V/F特性设定偏高，请调整E1组参数。
6、闭环系统中，常见于编码器到PG卡之间的环节出现了问题（通常A+和B+接反了，会报PGO或OC，编码器打滑，或是PG卡坏了，要尽量避免编码器线受干扰），可以监视U1-05的参数是否均匀地变化，不能滞留或跳动，比较U1-02与U1-05之间的值是否接近一致。
7、电动机转矩过小。
8、变频器内部的电流互感器出现故障（互感器的简单测量方法是用万用表比较三个互感器四个角之间的阻值是否都差不多，挑出异常的，注意：测量的结果仅供参考）
变频器故障2： GF  Groun Favlt 接地
故障描述：安川G系列变频器输出侧发生接地的接地电流超过变频器额定输出电流的50%。
故障原因：
1、变频器输出侧对地（电机烧毁，绝缘劣化，电缆破损而引起的接触，接地等）在变频器柜内用摇表检查电机进线有无接地现象，电机接线是否潮湿；
2、如电机不存在接地现象，可能由于检测回路故障引起，请更换驱动板。
变频器故障3：PUF  DC Bus Fuse Open  保险丝熔断
故障描述：装在主回路的保险丝熔断了由于变频器输出侧的短路，接地造成输出晶体管损坏。常见原因： 保险烧毁，可能由于IGBT短路引起直流母线大电流经过，造成保险烧毁，
IGBT短路的原因有几个：
1、元器件质量问题、老化等；
2、环境恶劣,如潮湿、温度过高、粉尘多、震动、外部环境剧变，如停电后被空调对着对风，上电后运行就容易报故障，如果变频器所处的环境振动比较大时，也容易对IGBT造成损坏。
3、机械上是否有电机启动和停车时堵转，造成启动电流较大。
4、由于驱动故障，造成IGBT触发不好引起。
驱动板属于电子电路板，当温度达到一定程度后，电子元件极易损坏，还有潮湿加粉尘，如煤灰附在驱动板上，在潮湿的情况上容易造成短路，所以需定期为变频器作保养。
当变频器报PUF时，检查步骤：
1、脱开电机线，先通过测量三相输出阻值是否平衡和直流母线对输出线之间的二极管特性作一个初步诊断，诊断方法可参见安川G系列变频器使用手册。
2、将变频器由于向内拆除，因为IGBT在最底层，而变频器内部螺丝较多，需作好相应记号，55kw以上的变频器一般都是成对烧毁；
特别注意：更换完IGBT和保险后，也需要对驱动板进行更换，确保设备安全，驱动板的测量用万用表对其个触发极量测阻值，如不平衡需更换，但如果各管脚间平衡也不能保证驱动板没有故障，所以需一并更换，不要因小失大。 当将变频器元件装回复原后，需脱开变频器三相出线，上电后对对变频进行低频测量三相输出电压是否平衡。
请注意，对于变频器的维修，应严格按照说明书和相关安全规范进行操作，避免因操作不当造成设备损坏或人员伤害。同时，对于复杂或不确定的故障，建议联系专业的维修人员进行处理——上海仰光电子，我们提供免费检修，维修速度快，专业维修公司，价格低。
