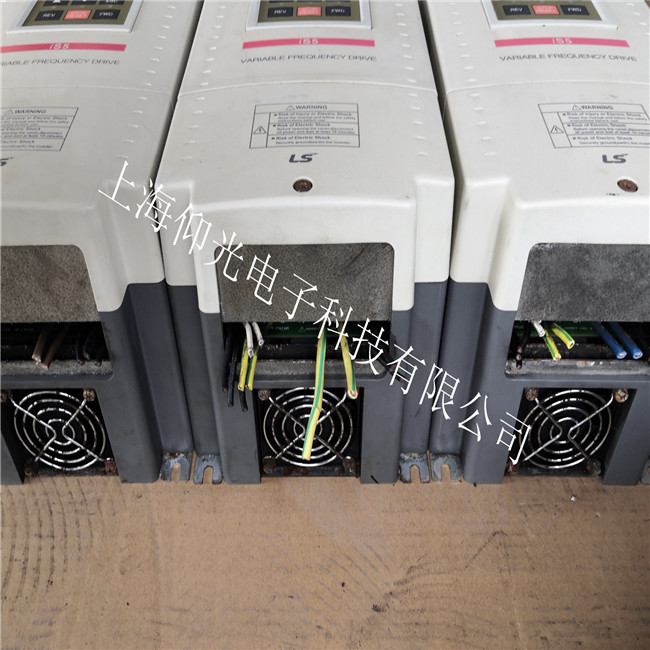

LG IS5变频器无反应故障维修

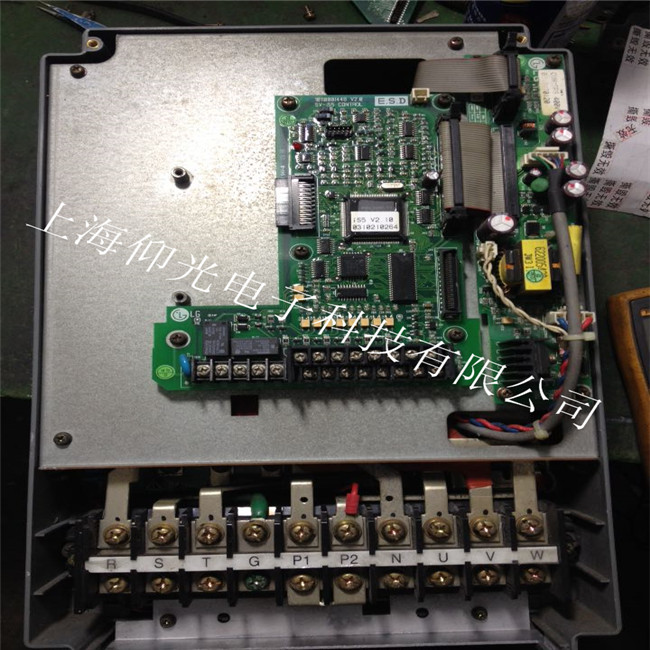

客户一台5.5KW的LG变频器出现了没有反应的故障，由于变频器本身是不带面板的，客户也不知道是怎么回事，于是带到我公司来测量，还是先测量变频器的进线和出线，看看整流模块和逆变模块有没有损坏，用万用表测量了母线端和输入端输出端没有短路现象后，放心了一下，模块没有坏的话，维修会好容易一点，维修费用也不用那么高，客户也松了一口气。于是找了个面板装上去，通电，一般如果主回路没有短路的话，都可以通电。通电发现也是没有显示的故障，最近没有显示的故障修的比较多，测了下主板的+10V端子和GND端子没有电压，可以提排除是主板的问题，应该是下面的驱动板的开关电源没有工作，主板没有供电，所以变频器会没有显示，同是变频器也是会没有反应，主轴不会转，这不就是不能正常生产了，马上进行维修。由于是木工机器上面用的，这个来的时候，里面就不断的有灰尘出来，但是我没有想到会有这么多的灰尘，当我拆开驱动板时，哇哇哇，里面有厚厚厚厚的一层，真的是好高，赶紧用压缩空气吹干净了，终于能看了。干净之后就可以维修驱动板电源了，LG这个变频器的开关电源是没有芯片的，都是分立的元件，自激振荡的，经过仔细的检查有几个元件老化了，导致电源不能正常启动，更换相关元件了，恢复正常。
LG变频器的常见故障
随着社会需求量的不断扩大，用户的不断增加，客户在使用lg变频器的过程中也碰到了一些问题，以下我们就lg变频器的一些常见故障和广大用户做一个探讨:
2.1 oc故障
和其他变频器一样，过流报警也是lg变频器的一个常见故障，排除加减速时间等参数设置的原因外，在硬件上主要有以下可能性:大功率模块的损坏可能引起oc报警，小功率经济型的变频器使用的是tyco公司pim的模块，通用型的中等功率的变频器则使用了富士公司生产的pim模块和三菱公司的igbt模块，大功率变频器则使用了西门子公司的igbt模块。大功率模块的损坏主要可能有以下几种原因造成:
(1) 输出负载发生短路缺相;
(2) 负载过大，大电流持续出现;
(3) 负载波动很大，导致浪涌电流过大，都可能引起oc报警，损坏功率模块。
2.2 hw故障
此故障可能是lg-ig5系列变频器特有的一个故障，主要引起原因有以下几种可能性:
(1) 散热风扇的损坏。由于使用环境等原因而导致风扇轴承摩擦力过大，引起风扇负载偏大而显示hw故障;
(2) 功率模块内置的温度检测电路损坏也会引起hw故障;
(3) 此外主板故障也容易引起hw故障。
2.3 fu故障
lg-is5以及ih系列变频器都是带有快速熔断器检测的，由于快速熔断器的分断能力能够达到5个ms左右，所以当有大电流经过变频器内部时，快速熔断器就能动作，从而保护大功率模块。但由于快速熔断器的损坏，也就引起了fu故障的出现。更换快速熔断器。
2.4 ground fault故障
接地故障也是我们平时会碰到的故障，在排除电机接地存在问题的原因外，最可能发生故障的部分就是霍耳传感器了，霍尔传感器由于受温度，湿度等环境因数的影响，工作点很容易发生飘移，导致gf报警。
2.5 无显示故障
无显示故障通常是由开关电源的损坏而引起。与普通自激或他激式开关电源不同的是lg变频器使用了一个叫做tl431的可控稳压器件来调整开关管的占空比，从而达到稳定输出电压的目的。当有负载短路时常会导致开关电源封锁输出，面板无显示。
与其他变频器一样，象lv、ov故障，驱动电路损坏故障在lg变频器上也会碰到，需要我们在实践中不断总结与摸索。
LG IS5变频器无反应故障维修
IS3系列变频器维修:
SV022iS3-2,SV037iS3-2,SV055iS3-2,SV075iS3-2,SV110iS3-2（DB）,SV150iS3-2（DB）,SV185iS3-2（DB）,SV220iS3-2（DB）,
SV022iS3-4,SV037iS3-4,SV055iS3-4,SV075iS3-4,SV110iS3-4（DB）,SV150iS3-4（DB）,SV185iS3-4（DB）,SV220iS3-4（DB）;
IS5系列变频器维修：
SV008iS5-2,SV015iS5-2,SV022iS5-2,SV037iS5-2,SV055iS5-2,SV075iS5-2,SV110iS5-2,SV150iS5-2,SV185iS5-2,SV22
0iS5-2,SV008iS5-4,SV015iS5-4,SV022iS5-4,SV037iS5-4,SV055iS5-4,SV075iS5-4,SV110iS5-4,SV150iS5-4,SV185iS5
-4,SV220iS5-SV004IG5-4、SV015IG5-1、SV008IG5-1、SV004IG5-1、SV015iC5-1-1FSV008iC5-1-1F、SV004iC5-1-1F、
SV004IC5-1-1F、SV015iC5-1、SV008iC5-1、SV004iC5-1、SV004IC5-1、SV008IS5-4N、SV075IG5A-2、SV055IG5A-2、
SV075IG5A-4、SV055IG5A-4、SV040IG5-2、SV037IG5-2 ，SV022IG5-2、SV015IG5-2、SV008IG5-2、SV004IG5-2、
SV040IG5-4 、SV037IG5-4、SV022IG5-4、SV015IG5-4、SV008IG5-4、SV075IS5-2N ，SV055IS5-2N、SV037IS5-2N、
SV022IS5-2N、SV015IS5-2N、SV008IS5-2N、SV750IS5-4、SV550IS5-4、SV450IS5-4、SV370IS5-4、SV300IS5-4 ，
SV220IS5-4N、SV185IS5-4N、SV150IS5-4N、SV110IS5-4N、SV075IS5-4N ，SV055IS5-4N、SV037IS5-4N、SV022IS5-4N、
SV015IS5-4N、SV-IS5 ，SV220DBU-4、SV150DBU-4、LED Loader,SV-IS5、LCD Loader,SV-IS5 ，SV300IP5-4N、
SV220IP5-4N、SV165IP5-4N、SV150IP5-4N、SV110IP5-4N ，SV075IP5-4N、SV055IP5-4N、SV550IS5-2、SV450IS5-2、
SV370IS5-2 ，SV300IS5-2、SV220IS5-2N、SV185IS5-2N、SV150IS5-2N、SV110IS5-2N ，SV220IH-4CT、SV160IH-4CT、
SV132IH-4CT、SV110IH-4CT、SV090IH-4CT ，SV075IH-4CT、SV055IH-4CT、SV045IH-4CT、SV037IH-4CT ， SV030IH-4CT、
SV-IS5 、SV-IS5、CARD,SV-IS5、CARD,SV-IS5、RS485 CARD,SV-IS5 ， SUB-C CARD,SV-IS5、SUB-B CARD,SV-IS5、SUB
A CARD,SV-IS5、SV-IS7 ， SV-IS6 ， SV185IV5-4DB、SV150IV5-4DB、SV110IV5-4DB、SV075IV5-4DB ， SV055IV5-4DB、
CARD,SV-IH、CARD,SV-IH、CARD,SV-IH、SV075DBH-4 ， SV037DBH-4、SV280IH-5VT、SV200IH-4VT、SV160IH-4VT、SV132
IH-4VT ， SV110IH-4VT、SV090IH-4VT、SV075IH-4VT、SV055IH-4VT、SV045IH-4VT ， SV037IH-4VT、SR3600W20、SR240
0W30、SR2000W40、SR1200W60 ， SR1000W85、SR600W130、SR400W200、GR400W160、GR400W200 ， SV370IV5-4DB、SV300
IV5-4DB、SV220IV5-4DB
