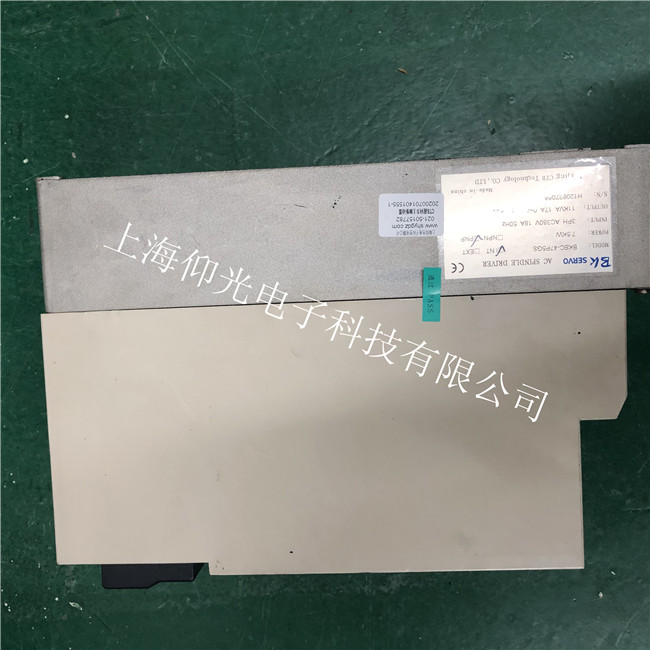

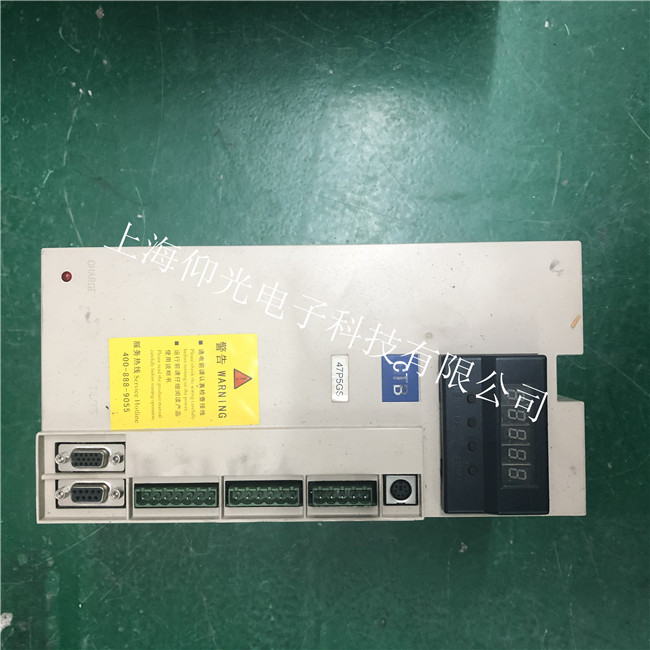

CTB超同步变频器维修 报警E.OU过电压
1：变频器空载正常,重载异常。 2：变频器满载高速是否异常。
3：变频器满载低速是否正常。 4：变频器起动加速是否正常。
5：变频器起动减速是否正常。 6：变频器输出电压是否平衡。
7：变频器输出电流是否平衡。 8：变频器负载轻重变化时，最大电流是否正常。
超同步变频器报警E.OU 过电压
超同步变频器报警E.UU1 欠电压
超同步变频器报警E.PL 缺相
超同步变频器报警E.OC3 主回路过电流
超同步变频器报警E.OL 过载
超同步变频器报警E.OL2 过载2
超同步变频器报警E.OH1 功率模块过热
超同步变频器报警E.NOH1 功率模块过热故障解除
超同步变频器报警E.OH3 电机过热
超同步变频器报警E.OS 电机超速
超同步变频器报警E.JC 驱动器接触器故障
超同步变频器报警E.ER1 编码器故障
超同步变频器报警E.ER2 编码器故障
超同步变频器报警E.PU 电机电缆错误
超同步变频器报警E.BR 制动回路故障
超同步变频器报警E.EO 外部故障
超同步变频器报警E.PO 驱动器功率单元被更换
超同步变频器报警E.PO1 驱动器功率代码非法
超同步变频器报警E.PO2 功率单元通讯出错
超同步变频器报警E.PO3 功率单元出错
超同步变频器报警E.ENC 编码器转换
超同步变频器报警E.LEAr 自学习
超同步变频器报警E.CDD 自学习不成功
超同步变频器报警ERROR 模拟量标定误差报警
超同步变频器报警E.EF 外部故障急停警告
超同步变频器维修原理及控制原理
CTB超同步变频器维修 报警E.OU过电压
1.基本原理：目前使用较多的是“交-直-交”变频，原理如图1所示，将50Hz交流整流为直流电Ud，再由三相逆变器将直流逆变为频率可调的三相交流供给鼠笼电机实现变频调速。
2.控制原理：变频调速装置主电路(见图2)由空气开关QF1，交流接触器KM1和变频器VF组成，由安装在配电柜面板上的转换开关SA，复位开关SB：或安装在现场防爆操作柱上启动按钮SB和停止按钮SB2控制VF的运行：
(1)启动VF时必须先合上QF1和QF2，使SA置于启动位置，KM1便带动电触点闭合，来电显示灯HL2亮：此时按下SB，也可以按下现场SB1使KA1带电触点闭合，VF投入运行同时运行指示灯HL3亮。
(2)需要停止VF时，按下SB2使KA1失电，VF停止运行，此时HL3灭：置SA于停止位置，KM1断开同时HL1亮表示停机。
(3)如果在运行过程中VF有故障FLA、FLC端口将短接，KA2带电，KM带电其触点断开，同时故障指示灯HL3亮并报警。
性曲线 P-n 特性曲线 ⊙ 4极,同步转速1000转/分 ? T-n 特性曲线 P-n 特性曲线 ⊙ 6极,同步转速1000转/分 ? T-n 特性曲线 P-n 特性曲线 ⊙ 8极,同步转速750转/分 ? T-n 特性曲线 P-n 特性曲线 ??规格标准? ◎功率范围：0.18～315KW ?◎最高转速：3000/6000/8000rpm ?◎额定频率：33.3HZ 50HZ ?◎额定电压：380V,可按用户要求非标设计 ?◎级数：2/4/6/8极 ?◎编码器：可内置（根据用户要求） ?◎防护等级：IP54 ?◎热保护：可内置（根据用户要求） ?◎工作制：连续工作制（S1） ?◎绝缘等级：F极 ?◎绝缘耐压：AC1800V ?◎振动等级：R级 ?◎环境温度：-15～+40℃ ?◎环境湿度：20-80% ?◎散热方式：强制风冷 ?◎安装方式：B3（底座）B5（法兰） ?电机性能指标? 型号 额定功率 （KW） 机座号 额定转速 (r/min) 额定电流 (A) 额定转矩 (N.m) 堵转转矩 / 额定转矩 最大转矩 / 额定转矩 转动惯量 （kg.） 重量 （Kg） 变频器功率 （kw） A型 B型 CTB-40P3BXB50-6 0.37 801-4 920 1.2 3.8 1.3 2.3 0.0023 18 0.4 0.75 CTB-40P5BXB50-6 0.55 802-4 920 1.7 5.7 1.3 2.3 0.003 20 0.75 0.75 CTB-41P7BXB50-6 0.75 802-4 920 2.2 7.8 1.3 2.3 0.003 23 0.75 1.5 CTB-41P1BXB50-6 1.1 90L-4 920 3.1 11.4 1.3 2.3 0.0035 26 1.5 2.2 CTB-41P5BXB50-6 1.5 100L1-4 920 4 15.4 1.3 2.3 0.0069 34 1.5 2.2 CTB-42P2BXB50-6 2.2 100L2-4 935 5.6 22.4 1.3 2.3 0.0138 47 2.2 3.7 CTB-43P0BXB50-6 3 112M-4 960 7.4 29.7 1.3 2.3 0.0229 53 3.7 3.7 CTB-44P0BXB50-6 4 132S-4 960 9.6 39.6 1.3 2.3 0.035 71 5.5 5.5 CTB-45P5BXB50-6 5.5 132M-4 960 12.8 54.4 1.3 2.3 0.045 81 5.5 7.5 CTB-47P5BXB50-6 7.5 132M2-4 965 16.9 74.2 1.3 2.2 0.088 122 7.5 11 CTB-4011BXB50-6 11 160L-4 965 24.2 108.8 1.3 2.2 0.115 147 11 15 CTB-4015BXB50-6 15 180M-4 970 31.8 147.6 1.3 2.2 0.207 180 15 18.5 CTB-4018BXB50-6 18.5 180L-4 975 38 181.2 1.3 2.2 0.315 260 18.5 22 CTB-4022BXB50-6 22 200L-4 975 44.2 215.5 1.3 2.2 0.35 270 22 30 CTB-4030BXB50-6 30 225S-4 980 59.3 292.3 1.3 2.2 0.547 330 30 37 CTB-4037BXB50-6 37 225M-4 980 70 360.5 1.3 2.2 0.835 425 37 45 CTB-4045BXB50-6 45 250M-4 985 85.4 436 1.3 2.2 1.4 520 45 55 CTB-4055BXB50-6 55 250M2-4 985 104 533 1.3 2.2 1.65 570 55 75 CTB-4075BXB50-6 75 280M-4 985 138 727 1.3 2.2 3.2 670 75 90 CTB-4090BXB50-6 90 280M2-4 985 170 872 1.3 2.2 4.28 1120 90 110 CTB-4110BXB50-6 110 315M-4 985 209 1066 1.3 2.2 5.45 1200 110 132 CTB-4132BXB50-6 132 315L1-4 990 244 1273 1.3
