松下伺服驱动器常见故障代码维修解析

发布者:雪宁    来源:上海仰光电子科技有限公司     发布时间:2020-7-7

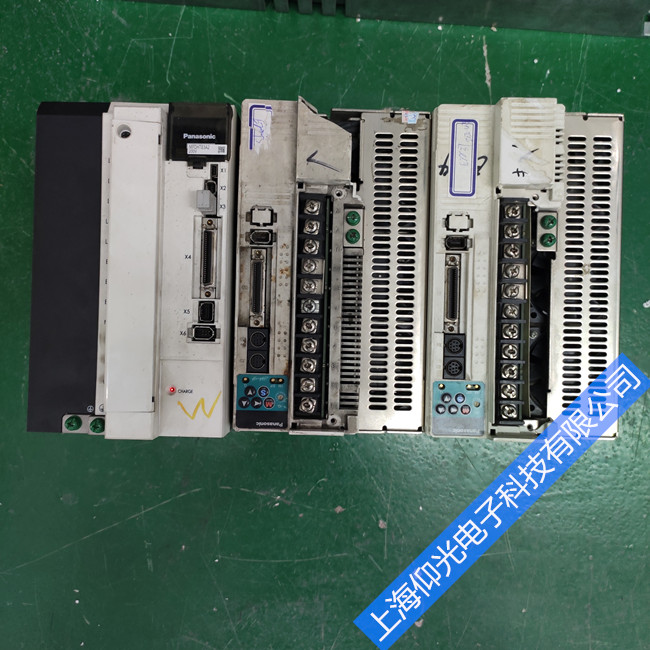

松下伺服驱动器常见故障代码维修解析

松下伺服驱动器常见故障代码维修解析

1:11 号报警,控制 电源欠电压,控制电源逆变器上 P。N 之间电压低于规定值。驱动器内部电路有缺陷等原因。

 2:12 号报警,控制电源过电压,控制电源逆变器上 P。N 之间电压超过规定值,驱动器内部电路有缺陷等原因。

 3:13 号报警,主电源欠电压,发生瞬时断电,电源接通瞬间的冲击电流导致电压跌落,缺相或驱动器内部电路有缺陷等原因。

 4:14 号报警,过电流或接地错误,驱动器内部电路或 IGBT 或其他部件有缺陷, 或电机电缆(U,V,W)短路或接地, 或电机烧坏了。

 5:21 号报警。驱动器控制板电路有缺陷。

 6:60 号报警:驱动器控制板电路有缺陷。

 7:不能正反转:驱动器控制回路有缺陷。

 8:驱动器没显示:驱动器内部电路或 IGBT 或其他部件有缺陷。

 9:99 号报警:驱动器内部电路有缺陷。

 10:显示 EEEEEE ,驱动器内部电路有缺陷。

上æμ·æ¾ä¸‹é©±åŠ¨å™¨ç»′ä¿®ä¸-心,

松下伺服驱动器常见故障代码解析

一、松下伺服器故障代码显示15;
   1、故障代表:伺服驱动器的散热片或功率器件的温度高过了规定值。

 2、故障原因:驱动器的环境温度超过了规定值, 驱动器过载
 3、故障处理方法: 降低环境温度,改善冷却条件;增大驱动器与电机的容量。延长加/减速时间。减轻负载。
二、松下伺服器故障代码显示16;
 1、故障代表:转矩指令实际值超过参数 Pr72 设定的过载水平
 2、故障原因:电机长时间重载运行,其有效转矩超过了额定值。

三、松下伺服器故障代码显示PANATERM;
 1、故障代表: 增益设置不恰当,导致振动或振荡。电机出现震动或异常响声。参数 Pr20(惯量比)设得不正确。
 2、故障处理方法: 增大驱动器与电机的容量。延长加/减速时间。减轻负载。
四、松下伺服器故障代码显示18;
 1、故障代表:再生的能量超过了放电电阻的容
 2、故障原因:惯量很大的负载在减速过程中产生的能量抬高了逆变器电压,而且由于放电电阻无法有效的吸收再生能量而继续升高
 3、故障处理方法: 检查运行状况(在速度监视器上)。检查电阻负载率和过载报警显示内容。增大驱动器与电机的容量。延长加/减速时间外接一个电阻放电。
