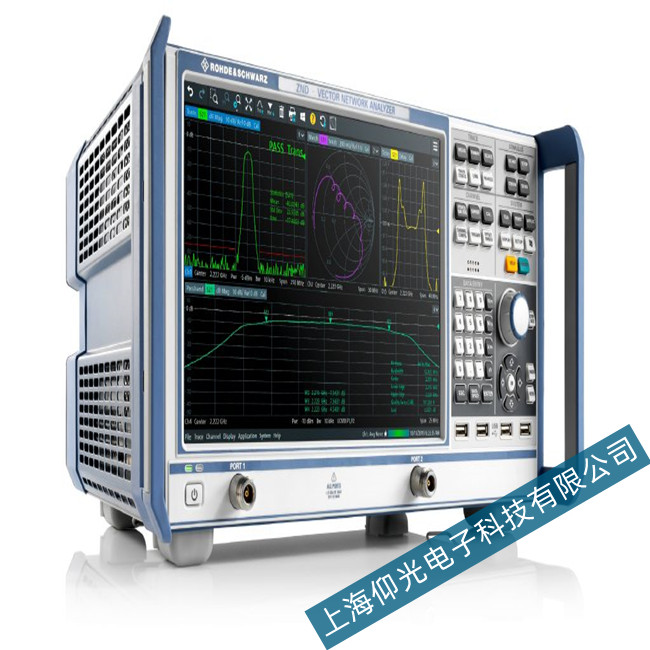

罗德ZND 矢量网络分析仪故障维修：
高频电刀常见的故障分析
1、显示板LED全熄灭；电源灯不亮，检查主电源，电源开关指示灯亮，电源模块无5V、±12V输出，这种现象可能是电源模块损坏；
2、切或凝的启动灯不亮；检查附件（手控刀或脚踏开关），看是否是附件损坏；启动有声音，可能是显示板线路故障。没有启动声音，输出板上或者脚控继电器动作，这种现象可能是CPU出现故障。
3、使用单片极板，机器报警；首先检查输出板J7、J8有没有脱落，CPU板IC16的7脚电压不是低电平，可能是CPU板路故障；若是硬极板，可能是硬极板损坏，若是软级板，可能是软级板连接线损坏。
故障一：机器不工作
可能原因:1 主电源没有连接。排除方法：检查主电源插座。
可能原因:2保险烧毁。排除方法：更换保险。
可能原因:3脚闸接错。排除方法：检查脚闸。
故障二：电极与组织粘连可能原因：功率设置过低。
排除方法：加大功率，一步一步进行，直至产生切割，没必要过高。
故障三：电极切割不平滑或不能切割可能原因：中性极板没连接。排除方法：检查中性极板连线。
可能原因：中性极板放置错误。
排除方法：检查中性极板上“PATIENT SIDE”
故障四：开机后高压输出指示灯报警，高频电刀无输出。
高频电刀故障修理：当高压报警指示灯亮时，应首先检查高压保险管，若高压保险管熔断，无高压输出，可初步分析判断是高压输出电流过载从而造成高压保险熔断，导致高频电刀无输出。此时重点检查电源整流及功率输出电路。打开机箱盖，测量高压整流桥，发现无异常，检查滤波电容也正常，判断电源部分正常。
判断故障可能出在功放输出电路，此高频电刀功放电路采用4支VMOS管(型号为IRFP450)组成的全桥式功放输出。该功放电路的特点是性能稳定可靠、输出电压高。分别测量TRl-TR4VMOS管G、S之间电阻，其正常值应为10Ω，经测量TRl、TR3正常，TR2、TR4之间电阻小于10Ω，判断TR2、TR4两支VMOS管可能损坏，拆下进行测量，测量后确定是S-D极之间击穿从而导致电流过大，造成高压保险管熔断。更换两只同型号的VMOS管后故障排除。
