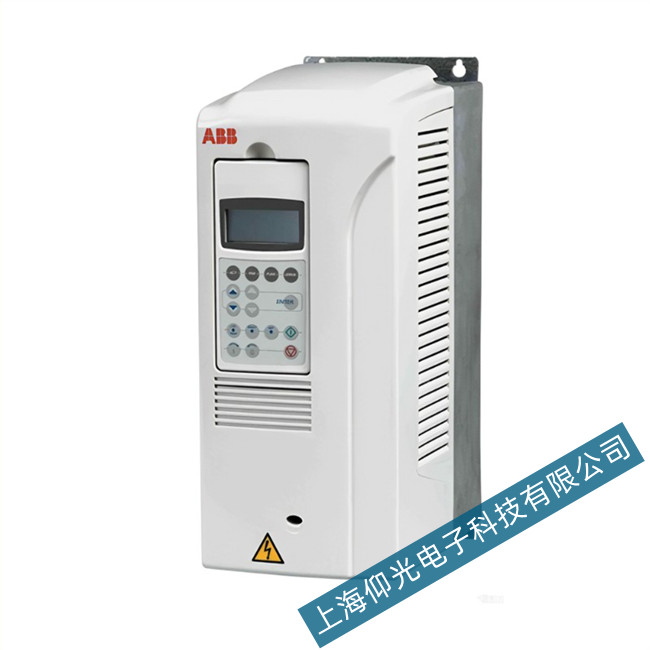

ABB变频器ACS150系列维修-SHORTCIRCUIT故障代码原因及维修
故障代码：SHORTCIRCUIT
故障原因：外部连接的电机电缆故障或变频器自身硬件故障。
处理方法：脱开变频器的输出线，用兆欧表测量三相对地绝缘情况和三相电组，如果电机或电缆有问题，更换电机和电缆；如果输出正常的话，就检查变频器的主回路，主要检查IGBT.逆变块和整流桥等。如何判断IGBT＞逆变块和整流桥是否正常呢，这里我把上述完好电器件用万用表二极管档进行测试，测试结果如：
①对于IGBT,万用表黑表笔测C,红表笔测￡时，阻值为0.34MQ左右，反之无穷大。其它四种情况均为均无穷大。
②对于逆变块，万用表黑表笔测正极，红表笔测负极时，阻值为0・67MΩ左右，反之无穷大。万用表黑表笔测接地极，红表笔测负极时，阻值为0∙34MΩ左右，反之无穷大；万用表黑表笔测正极，红表笔测接地极时，阻值为0∙34MΩ左右，反之无穷大。
③对于整流桥，万用表黑表笔测1,红表笔测3时，阻值为0.37MC左右，反之无穷大。其它四种情况均为均无穷大。
如果测试结果与上述结果偏差太大的话，建议更换。如果考虑减少维修对生产时间影响的话，笔者建议直接更换变频器比较可取，因为更换一台变频器需要时间可控，大约2h,而因为出现SHORTCIR—CUlT故障代码而维修的话，时间远超过2h,而且时间不可控。
