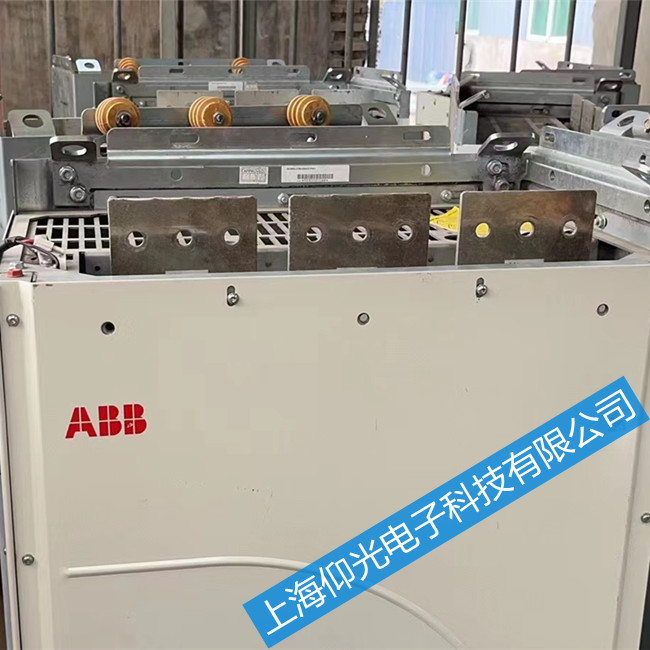

图 ABB变频器
原因：设置模拟输入信号的电流 / 电压跳线设置与参数设置不符。
解决方法：检查辅助代码的事件记录。代码识别设置冲突的模拟输入信号。
调整跳线设置 ( 在传动控制单元上 ) 或调整参数 12.15/12.25 的设置。
注意：需要重启控制板 ( 通过电源重启或通过参数 96.08 控制板启动 的设置 ) 跳线重新设置才能生效。
ABBACS 880变频器的常见故障分析与处理
变频器发出警告或故障报警时，说明传动单元处于不正常状态。
1.内部温度过高，变频器故障显示:ACS 800 TEMP(4210)。原因:IGPT过温度过高。解决办法:检查环境温度，通风状况和风机运转状况，进行清灰可以解决问题。
2.过流，变频器故障显示:OVERCURRENT(2310)。原因:输出电流大，超过极限值而跳闸。解决办法:检查电机、电缆，还有加减速时间。
3.短路，变频器故障显示:SHORT CIRC(2340)。原因:电机或电缆短路。解决办法，检查电机或电缆绝缘，正常是电机接线口处电缆或接线端子坏。
4.中间直流电压过高，变频器故障显示:DC OERVOLT(3210)。原因:中间直流电压过高。解决办法:正常断电复位可以恢复
5.缺相，变频器故障显示:MOTOR PHASE(FF56)。原因:电机缺相。解决办法:检查电机或电缆。如果都正常，重新设定参数。
6.辨识运行，变频器故障显示:ID RUN FAIL(FF84)。原因:新电机试运行，未辨识运行。解决办法:先进行辨识运行，或将电机改为标量控制。
7.模拟控制信号，频器故障显示AI
8.通讯G失，变频器故障显示:PPCC LINK。原因:连接INT板的光纤电缆出现故障。解决办法，检查光纤电缆或电气连接。
