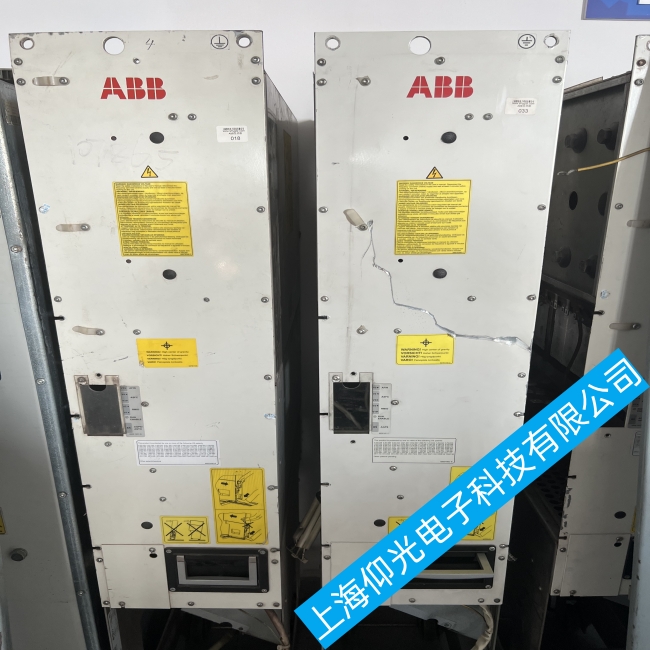

图 ABB变频器
江苏一水泥厂ACS880-01-169A-385kW变频器，运行后，有时报“A3A2”故障代码，但有时能运行正常。经检查，15kW电机运行正常，带重载时才会报故障(表示直流欠压、电机缺相)。断电后拆机，把所有插件重新接插，再上电试机，轻/重负载运行都正常，连续测试多次，启停都不再报故障，但隔天重载测试时又报“A3A2"故障，断电后重启却又正常，如此反复。
这种故障的维修比较麻烦(正常时，所有电压都正常，但隔天又会报错)。
当出现问题时，发现带15kW电机能工作，但是会出现U.V、W三相输出电压最高值为200V左右，转速820rpm，且母线电压为540V，加载后负载降至435V时则报“A3A2"故障代码，说明故障是真欠压引起的。此机直流
欠压故障原因有以下两种可能:
(1)整流可控硅未工作或者可控硅不良;
(2)储能电容容量减小或者变质。首先检查整流可控硅触发板，将其拆下后，直接单独上电测试，在可控硅触发板供电端接入DC可调电源，当电源调到10V时，X290插件触发端三组输出均有5V直流电压(触发在路正常电压为0.5V左右)，说明可控硅触发板没有问题。
然后再检测MCD200-16可控硅的触发端门极电阻，都正常。接着检查储能电容，拆除变频器上电路板和母线铜排后，取下储能电容组件后，再用电桥表逐一进行测量，单只电容值为2500uF(元件上单只电容标注值为2550uF)，单组电容值为7300uF，串联后总容量为3750uF，基本正常，排除电容问题。恢复好电容组件和母线铜排后，再重新上电试机，故障依旧。
再次上电检测，发现触发板上V201(LED)指示灯有亮暗变化，测量供电插件处的电压在7V~10V之间变化，测量驱动板上X209供电插件两端电压也不稳定，测量驱动板上C193两端电压为稳定的14V;拔掉插件测量插座。上的电压为14V，按压此供电插件时电压上升，经查插件无问题;撬开塑料插座露出底部铜箔，发现铜箔已经被腐蚀后断裂，重新清理干净后，再飞线焊接，故障彻底排除。
